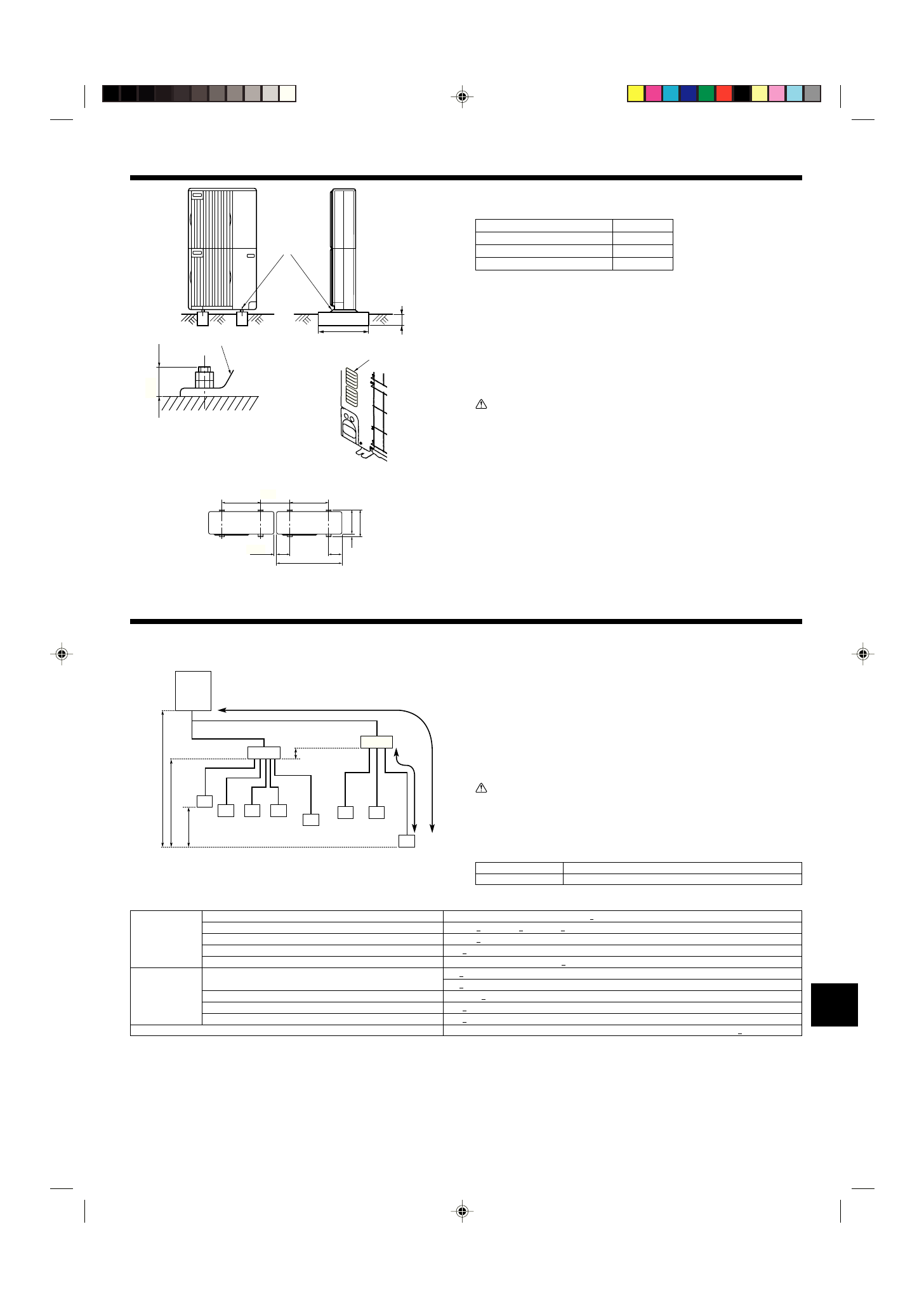

149

600

600

Min. 360

175

175

Min. 10

950

25

330

370

(мм)

Fig. 4-1

5. Прокладка труб хладагента

5.1. Меры  предосторожности  для  устройств,  в

которых используется хладагент марки R410A

• С м .   с т р .   13 5 ,  н а   ко т о р о й   п р и в е д е н ы   н е   п е р е ч и с л е н н ы е   н и ж е   м е р ы

п р е д о с т о р ож н о с т и   о т н о с и т е л ь н о   и с п ол ь з о в а н и я   ко н д и ц и о н е р о в   с
хладагентом R410A.

• Используйте  в  качестве  масла  охлаждения  для  покрытия  соединительных

муфт  масло  сложного  или  простого  эфира  или  алкинбензол  (небольшое
количество).

• Д л я   с о е д и н е н и я   м е д н ы х   и л и   м е д н о с п л а в н ы х   б е с ш о в н ы х   т ру б ,

предназначенных  для  хладагента,  используйте  медный  фосфор  C1220.
Используйте трубы для хладагента соответствующей толщины для каждого
случая; значения толщины приведены в таблице ниже. Удостоверьтесь, что
изнутри трубы чисты и не содержат никаких вредных загрязнителей, таких,
как соединения серы, окислители, мелкий мусор или пыль.

 Предупреждение:

При монтаже или перемещении кондиционера используйте только указанный
хладагент (R410A) для заполнения трубопроводов хладагента. Не смешивайте
его  ни  с  каким  другим  хладагентом  и  не  допускайте  наличия  воздуха  в
трубопроводах.  Наличие  воздуха  в  трубопроводах  может  вызывать  скачки
д а в л е н и я ,  в   р е з у л ь т а т е   ко т о р ы х   м ож е т   п р о и з о й т и   р а з р ы в   и л и   д ру г и е
повреждения.

ø

6,35,

ø

9,52,

ø

12,7

Толщина 0,8 мм

ø

15,88

Толщина 1,0 мм

•

Не используйте трубы более тонкие, чем указано выше.

5.2. Длина труб и разность высот (Fig. 5-1)

Фланцевые соединения

• В  данном  оборудовании  используются  фланцевые  соединения  на  каждом

внутреннем приборе и по сторонам ответвительной коробки и наружного прибора.

• Снимите крышку клапана наружного прибора, затем подсоедините трубу.
• Трубы  хладагента  используются  для  соединения  ответвительной  коробки  и

наружного прибора.

Fig. 5-1

Допустимая

длина

(в одну сторону)

A

B

C

B

C

C

C

C

C

C

C

L

I

h2

b2

b1

a6

a5

a4

a3

a2

h3

h1

H

a1

a7

a8

A

Наружный прибор

B

Ответвительная коробка

C

Внутренний прибор

B

Max.

 30

Допустимая

разность высот

(в одну сторону)

Количество сгибов

*1 Ответвительную коробку следует располагать на уровне между наружным прибором и внутренними приборами.

A

C

D

4. Установка наружного прибора

• Обязательно  устанавливайте  прибор  на  твердой  ровной  поверхности  для

предотвращения его дребезжания во время эксплуатации. (Fig. 4-1)

<Требования к фундаменту>

Фундаментный болт

М10 (3/8")

Толщина бетона

120 мм

Длина болта

70 мм

Несущая способность

320 кг

• Убедитесь в том, что фундаментный болт в пределах 30 мм от нижней поверхности

основания.

• Надежно прикрепите основание прибора с помощью четырех фундаментных болтов

М10 к твердой поверхности.

Установка наружного прибора

• Не  блокируйте  вентиль.  Если  вентиль  заблокирован,  это  будет  препятствовать

работе, что может привести к поломке.

• Кроме предусмотренных изначально, используйте установочные отверстия в задней

стенке  прибора  для  подсоединения  проводов  и  т.д.,  если  возникнет  такая
необходимость. Для установки на место используйте шурупы-саморезы (

ø

5

×

 15 мм

или больше).

 Предупреждение:

• Прибор должен быть установлен на конструкции, способной выдержать его

вес.  Прибор,  установленный  на  неустойчивой  конструкции,  может  упасть  и
причинить повреждение или нанести травму.

• Прибор  должен  быть  установлен  согласно  инструкциям,  чтобы  свести  к

минимуму  риск  повреждения  от  землетрясений,  тайфунов  или  сильных
порывов  ветра.  Неправильно  установленный  прибор  может  упасть  и
причинить повреждение или нанести травму.

A

Болт М10 (3/8")

B

Основание

C

Максимально возможная
длина.

D

Вентиль

Общая длина трубопровода

b1+b2+a1+a2+a3+a4+a5+a6+a7+a8

≤

 115 m

Длина самого дальнего трубопровода (L)

b2+a8

≤

 70 m (b2

≤

 55 m, a8

≤

 15m)

Длина трубопровода между наружным прибором и ответвительными коробками

b1+b2

≤

 55 m

Длина самого дальнего трубопровода после ответвительной коробки (l)

a8

≤

 15 m

Общая длина трубопровода между ответвительными коробками и внутренними приборами

a1+a2+a3+a4+a5+a6+a7+a8

≤

 60 m

На участке внутренний прибор/наружный прибор (H)*1

H

≤

 30 m (Если наружный прибор установлен выше внутреннего прибора)

H

≤

 20 m (Если наружный прибор установлен ниже внутреннего прибора)

На участке ответвительная коробка/внутренний прибор (h1)

h1 + h2

≤

 15 m

В каждом ответвительном приборе (h2)

h2

≤

 15 m

В каждом внутреннем приборе (h3)

h3

≤

 12 m

| b1+a1 |, | b1+a2 |, | b1+a3 |, | b1+a4 |, | b1+a5 |, | b2+a6 |, | b2+a7 |, | b2+a8 |

≤

 15

Мак

с.

Мин.

Мин.
