5 Монтаж

Руководство по монтажу и эксплуатации

9

RXYSQ4~6T7V1B+Y1B
Система кондиционирования VRV IV-S
4P397284-1B – 2016.03

Электропроводка управления

Электропроводка управления

Экранированные виниловые

шнуры с сечением от 0,75 до

1,25 мм² или кабели (2-

жильные)

Максимальная длина
электропроводки

(= расстояние между
наружным блоком и самым
дальним внутренним блоком)

300 м

Общая длина электропроводки

(= расстояние между
наружным блоком и всеми
внутренними блоками)

600 м

Если общая длина электропроводки управления
превысит эти пределы, возможны ошибки передачи
данных.

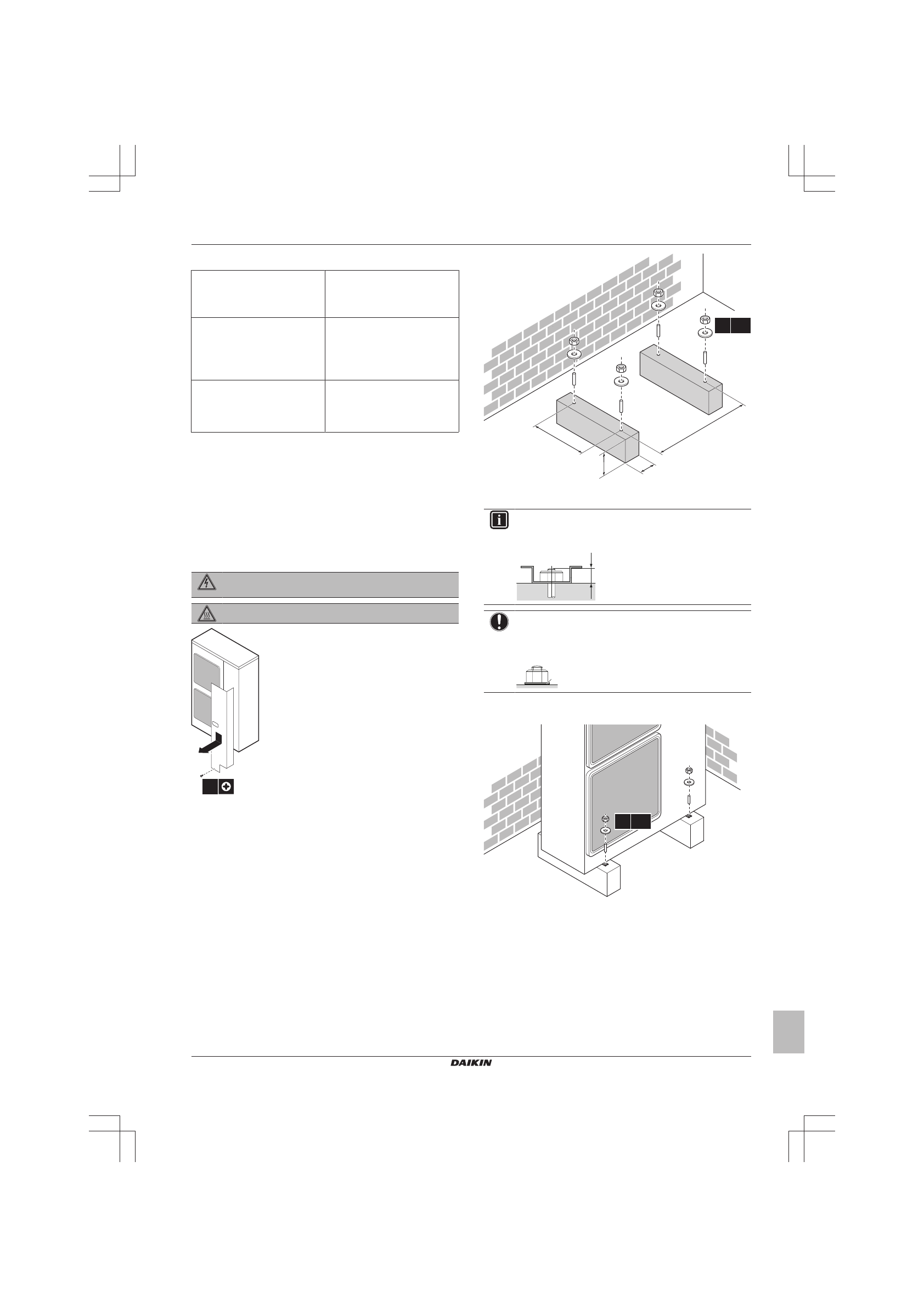

5

Монтаж

5.1

Открытие агрегата

5.1.1

Чтобы открыть наружный агрегат

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ

ОПАСНО! РИСК ОЖОГОВ

1×

1

2

5.2

Монтаж наружного агрегата

5.2.1

Подготовка монтажной конструкции

Подготовьте  4  комплекта  анкерных  болтов,  гаек  и  шайб
(приобретаются по месту установки), а именно:

(mm)

>150

620

350

(345-355)

4× M12

a

a

Проследите за тем, чтобы дренажные отверстия не
оказались перекрытыми.

ИНФОРМАЦИЯ

Рекомендованная  высота  верхней  выступающей  части
болтов составляет 20 мм.

20

ПРИМЕЧАНИЕ

Закрепите  наружный  агрегат  на  фундаментных  болтах
с помощью гаек и резиновых шайб (a). Если покрытие в
зоне крепления содрано, гайки легко ржавеют.

a

5.2.2

Установка наружного блока

4× M12

5.2.3

Обустройство дренажа

▪ Убедитесь,

что

конденсационная

вода

удаляется

надлежащим образом.

▪ Во  избежание  намерзания  льда  установите  агрегат  на

основании, обеспечивающем надлежащий дренаж.

▪ Для  отвода  воды  от  фундамента  проложите  вокруг  него

дренажную канавку.

▪ Избегайте  слива  воды  на  тротуары,  чтобы  во  время

заморозков на них не образовался гололед.
