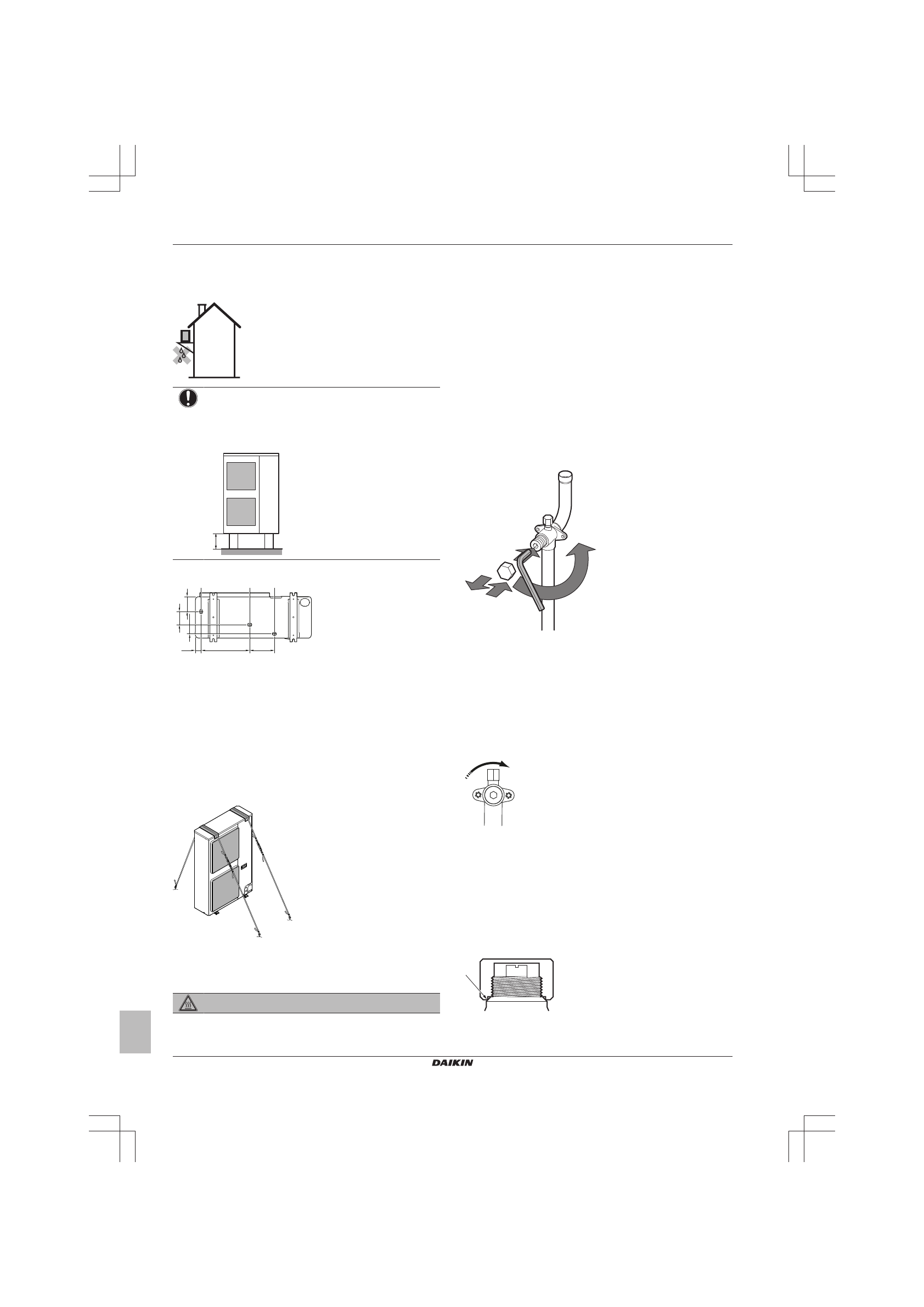

5 Монтаж

Руководство по монтажу и эксплуатации

10

RXYSQ4~6T7V1B+Y1B

Система кондиционирования VRV IV-S

4P397284-1B – 2016.03

▪ При  монтаже  блока  на  раму  установите  водонепроницаемую

пластину  в  пределах  150  мм  с  нижней  стороны  блока  во
избежание  проникновения  воды  в  блок  и  падения  капель
дренажной воды (см. следующий рисунок).

ПРИМЕЧАНИЕ

Если

дренажные

отверстия

наружного

блока

перекрыты основанием для монтажа или поверхностью
пола,  поднимите  наружный  блок,  чтобы  под  ним
оставалось не менее 150 мм свободного пространства.

≥150 mm

Дренажные отверстия (размеры в мм)

11

7

102

70

45

376

191

a

a

a

a

Дренажные отверстия

5.2.4

Чтобы избежать опрокидывания
наружного агрегата

1

Подготовьте  2  кабеля,  как  показано  на  следующей
иллюстрации (приобретаются по месту установки).

2

Положите 2 кабеля на наружный блок.

3

Чтобы  кабели  не  поцарапали  краску,  уложите  между
кабелями  и  наружным  блоком  лист  резины  (приобретается
по месту установки).

4

Подсоедините концы кабелей. Затяните концы.

5.3

Соединение труб трубопровода
хладагента

ОПАСНО! РИСК ОЖОГОВ

5.3.1

Применение запорного клапана с
сервисным отверстием

Обращение с запорным клапаном

▪ Следите  за  тем,  чтобы  во  время  работы  системы  все

запорные клапаны были открыты.

▪ Запорный  клапан  поставляется  с  завода  в  перекрытом

состоянии.

Как открывается запорный клапан

1

Снимите крышку запорного клапана.

2

Вставив в клапан шестигранный ключ, вращайте его против
часовой стрелки.

3

Когда  дальнейшее  вращение  запорного  клапана  станет
невозможно, прекратите вращение.

Результат:

Клапан открыт.

1

2

3

4

Как перекрывается запорный клапан

1

Снимите крышку запорного клапана.

2

Вставив  в  клапан  шестигранный  ключ,  вращайте  его  по
часовой стрелке.

3

Когда  дальнейшее  вращение  запорного  клапана  станет
невозможно, прекратите вращение.

Результат:

Клапан перекрыт.

Направление перекрытия:

Обращение с крышкой запорного клапана

▪ В  месте,  указанном  стрелкой,  крышка  запорного  клапана

обеспечивает  герметичное  соединение.  Следите  за  тем,
чтобы её не повредить.

▪ Не забудьте плотно затянуть крышку запорного клапана после

окончания  работы  с  клапаном.  Момент  затяжки  см.  в  таблице
ниже.

▪ После  затяжки  крышки  запорного  клапана  убедитесь  в

отсутствии утечки хладагента.
