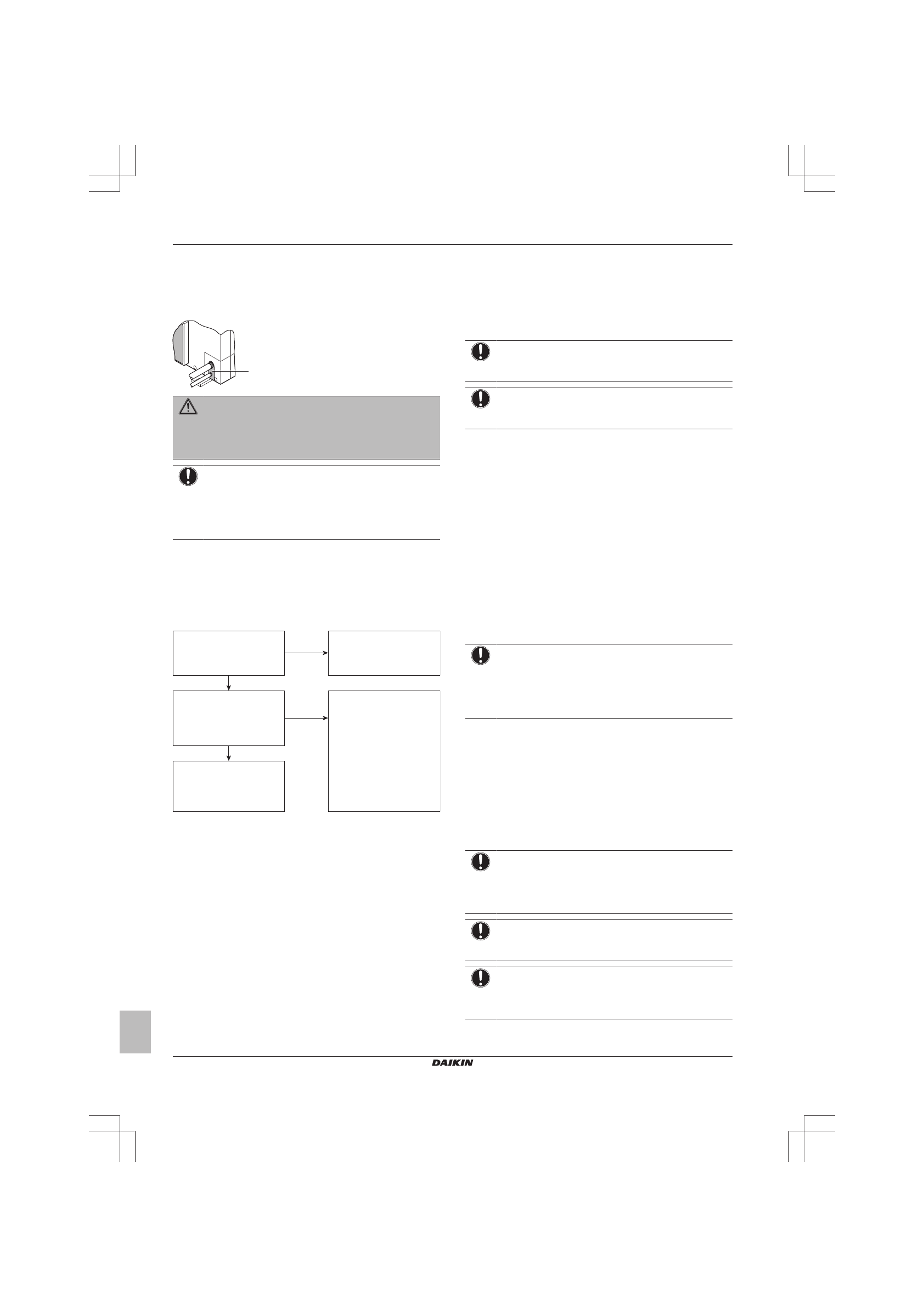

5 Монтаж

Руководство по монтажу и эксплуатации

12

RXYSQ4~6T7V1B+Y1B

Система кондиционирования VRV IV-S

4P397284-1B – 2016.03

f

Оборудование, приобретаемое отдельно

5

Установите  на  место  сервисную  крышку  и  крышку  входного
отверстия трубопровода.

6

Плотно  заделайте  все  зазоры  (по  образцу  a)  во  избежание
проникновения в систему снега и насекомых.

a

ПРЕДУПРЕЖДЕНИЕ

Примите адекватные меры по недопущению попадания
в  агрегат  мелких  животных.  При  контакте  мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.

ПРИМЕЧАНИЕ

Не  забудьте  открыть  запорные  клапаны  после
прокладки  трубопроводов  хладагента  и  выполнения
вакуумной  осушки.  Запуск  системы  с  перекрытыми
стопорными  клапанами  может  привести  к  поломке
компрессора.

5.4

Проверка трубопровода
хладагента

5.4.1

Проверка проложенных трубопроводов
хладагента

Завершены ли работы

с трубопроводом

хладагента?

Включено ли питание

внутренних и наружных

блоков?

Выполните операцию:
"Способ 2: После включения

электропитания".

Завершите работы

с трубопроводом.

Выполните операцию:
"Способ 1: Перед

включением электропитания

(обычный способ)".

Да

Нет

Нет

Да

Очень  важно,  чтобы  все  работы  с  трубопроводом  хладагента
выполнялись  при  выключенном  питании  блоков  (наружных  и
внутренних).

При

включении

питания

блоков

инициализируются

расширительные клапаны. Это значит, что они закроются. Когда
это

произойдет,

провести

испытание

трубопроводов

и

внутренних  блоков  на  герметичность  и  выполнить  их  вакуумную
осушку будет невозможно.

Вот  почему  будут  рассмотрены  2  способа  исходного  монтажа,
испытания на герметичность и вакуумной осушки.

Способ 1: перед включением электропитания

Если  питание  системы  не  включалось,  то  никаких  особых
действий  по  проведению  испытания  на  герметичность  и
выполнению  вакуумной  осушки  системы  предпринимать  не
нужно.

Способ 2: после включения электропитания

Если  питание  системы  ранее  включалось,  задействуйте
настройку  [2‑21]  (см.  параграф

"6.1.4  Доступ  к  режиму  1  или

2"  на  стр.  19

).  Эта  настройка  откроет  расширительные

клапаны,  что  обеспечит  свободное  прохождение  хладагента
R410A  по  трубкам  для  проведения  испытания  на  герметичность
и выполнению вакуумной осушки системы.

ПРИМЕЧАНИЕ

Убедитесь  в  том,  что  питание  всех  внутренних  блоков,
подсоединенных к наружному блоку, включено.

ПРИМЕЧАНИЕ

Подождите,

пока

наружный

блок

завершит

инициализацию для применения настройки [2‑21].

Испытание на герметичность и вакуумная осушка

Порядок проверки трубопроводов хладагента:

▪ проверить трубопровод хладагента на наличие утечек;

▪ выполнить  вакуумную  осушку,  чтобы  удалить  влагу  из

трубопровода хладагента.

Если

существует

вероятность

присутствия

влаги

в

трубопроводе  хладагента  (например,  в  трубопровод  могла
проникнуть  вода),  выполните  изложенную  ниже  процедуру
вакуумной осушки, чтобы удалить влагу.

Все

трубопроводы

внутри

блока

были

испытаны

на

герметичность на заводе.

Испытать

необходимо

только

трубопровод

хладагента,

проложенный  по  месту  установки.  Поэтому  перед  проведением
испытания  на  герметичность  и  вакуумной  осушки  убедитесь  в
том,  что  все  запорные  клапаны  наружных  блоков  плотно
закрыты.

ПРИМЕЧАНИЕ

Перед

началом

проведения

испытания

на

герметичность

и

выполнения

вакуумирования

убедитесь  в  том,  что  все  клапаны  в  трубопроводах,
проложенных  по  месту  установки  (а  не  запорные
клапаны наружных блоков!) ОТКРЫТЫ.

Подробную информацию о состоянии клапанов см. в параграфе

"5.4.3  Проверка  трубопровода  хладагента:  Подготовка"  на
стр. 13

.

5.4.2

Проверка трубопровода хладагента:
Общие правила

Для  повышения  эффективности  подсоедините  вакуумный  насос
через  коллектор  к  сервисным  портам  всех  запорных  клапанов
(см.

"5.4.3  Проверка  трубопровода  хладагента:  Подготовка"  на

стр. 13

).

ПРИМЕЧАНИЕ

Используйте

2-ступенчатый

вакуумный

насос

с

обратным или электромагнитным клапаном, способный
вакуумировать  до  избыточного  давления  –⁠100,7  кПа
(5 торр абсолютного давления).

ПРИМЕЧАНИЕ

Следите  за  тем,  чтобы  масло  не  попадало  из  насоса  в
систему, когда насос не работает.

ПРИМЕЧАНИЕ

Не  вытесняйте  воздух  из  системы,  подавая  в  нее
хладагент.

Для

откачки

установки

используйте

вакуумный насос.
