7 Ввод в эксплуатацию

Руководство по монтажу и эксплуатации

24

RXYSQ4~6T7V1B+Y1B

Система кондиционирования VRV IV-S

4P397284-1B – 2016.03

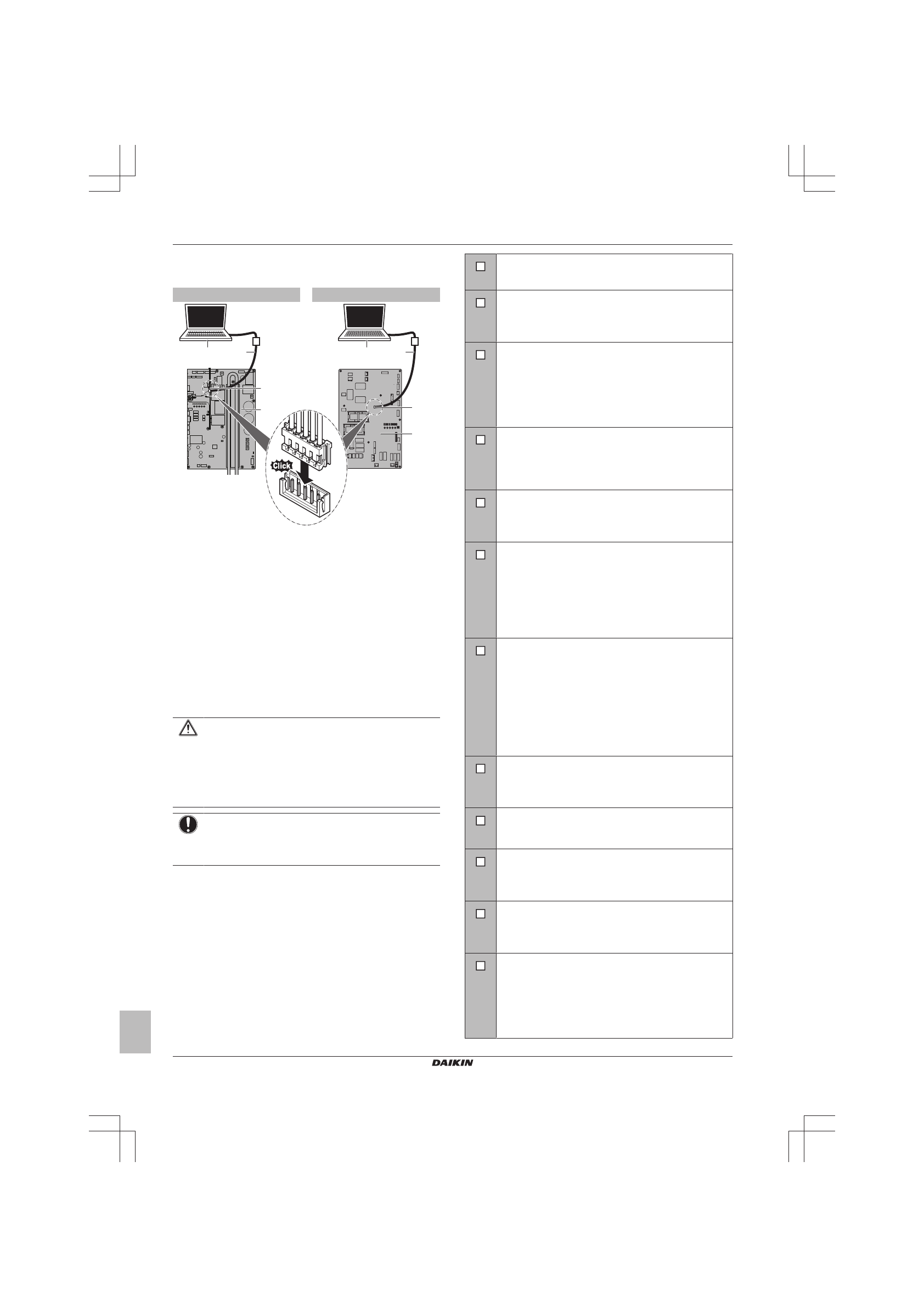

6.1.9

Подключение компьютерного
конфигуратора к наружному блоку

V1

Y1

a

b

c (X41A)

A1P

a

b

X41A

A1P

2

3

4

5

H J

ST

a

Компьютер

b

Кабель (EKPCCAB)

c (X41A)

Кабель-удлинитель подсоединен к X41A

X41A

Разъем

A1P

Главная плата наружного блока

7

Ввод в эксплуатацию

После  завершения  монтажа  и  настройки  системы  по  месту
установки  монтажник  обязан  проверить,  правильно  ли  работает
система.  Для  этого  необходимо  произвести  пробный  запуск  в
порядке, изложенном ниже.

7.1

Меры предосторожности при
вводе в эксплуатацию

ПРЕДОСТЕРЕЖЕНИЕ

Не

выполняйте

пробный

запуск

во

время

проведения работ с внутренними блоками.

Во  время  пробного  запуска  будет  работать  не  только
наружный  блок,  но  и  подключенные  к  нему  внутренние
блоки.  Работать  с  внутренним  блоком  при  выполнении
пробного запуска опасно.

ПРИМЕЧАНИЕ

Для  подачи  электропитания  на  нагреватель  картера  и
для  защиты  компрессора  обязательно  включите
питание за 6 часов перед запуском системы.

В  ходе  пробного  запуска  наружный  и  внутренние  блоки  начнут
работу.  Убедитесь  в  том,  что  все  работы  с  внутренними
блоками

завершены

(прокладка

труб,

подсоединение

электропроводки,  удаление  воздуха  и  т.д.).  Подробную
информацию см. в руководстве по монтажу внутренних блоков.

7.2

Предпусковые проверочные
операции

После  монтажа  блока  проверьте,  прежде  всего,  следующее.
После  выполнения  проверки  по  всем  пунктам  блок  необходимо
закрыть,  и  только  после  этого  на  него  можно  подавать
электропитание.

Ознакомьтесь  полностью  с  инструкциями  по  монтажу
и

эксплуатации,

изложенными

в

справочном

руководстве для монтажника и пользователя

.

Монтаж

Убедитесь  в  том,  что  блок  установлен  надлежащим
образом,  чтобы  исключить  возникновение  излишних
шумов и вибраций.

Электропроводка по месту установки

Убедитесь  в  том,  что  прокладка  и  подсоединение
электропроводки  выполнены  согласно  указаниям,
приведенным

в

разделе

"5.7

Подключение

электропроводки"  на  стр.  16

,  а  также  в  соответствии  с

прилагаемыми

электрическими

схемами

и

с

действующим законодательством.

Напряжение электропитания

Проверьте  напряжение  электропитания  в  местном
распределительном

щитке.

Оно

должно

соответствовать  значению,  указанному  на  имеющейся
на блоке идентификационной табличке.

Заземление

Убедитесь

в

том,

что

провода

заземления

подсоединены  правильно,  а  все  контакты  надежно
закреплены.

Проверка  сопротивления  изоляции  цепи  силового
электропитания

Используя  мегомметр  на  500  В,  проследите  за  тем,
чтобы  сопротивление  изоляции  составляло  не  менее
2  MΩ  при  поданном  напряжении  500  В  постоянного
тока  между  проводом  и  землей.  Ни  в  коем  случае  не
пользуйтесь

мегомметром

для

проверки

линии

управления.

Предохранители,  размыкатели  цепи,  защитные
устройства

Проследите  за  тем,  чтобы  параметры  установленных
при  монтаже  системы  плавких  предохранителей,
размыкателей  цепи  и  установленных  по  месту
защитных  устройств  соответствовали  указанным  в
разделе

"4.3.1

Требования

к

защитным

устройствам"  на  стр.  8

.  Убедитесь  в  том,  что  ни  один

из  предохранителей  и  ни  одно  из  защитных  устройств
не заменено перемычками.

Внутренняя электропроводка

Визуально проверьте блок электрических компонентов
и

внутренности

блока

на

наличие

неплотных

электрических контактов и поврежденных деталей.

Размер и изоляция трубопроводов

Проверьте,

правильно

ли

выбраны

размеры

трубопроводов и выполнена их изоляция.

Запорные клапаны

Убедитесь  в  том,  что  запорные  вентили  открыты  как  в
контурах

как

жидкого,

так

и

газообразного

хладагентов.

Механические повреждения

Осмотрев  блок  изнутри,  убедитесь  в  том,  что  его
детали  не  имеют  механических  повреждений,  а  трубы
не перекручены и не пережаты.

Утечка хладагента

Проверьте,  нет  ли  внутри  блока  утечки  хладагента.  В
случае  обнаружения  утечки  хладагента  постарайтесь
устранить  ее.  Если  ремонт  невозможен,  обратитесь  к
ближайшему  дилеру.  Не  прикасайтесь  к  хладагенту,
вытекшему  из  соединений  трубопровода.  Это  может
привести к обморожению.
