RXYSQ4~6T7V1B+Y1B

Система кондиционирования VRV IV-S

4P397284-1B – 2016.03

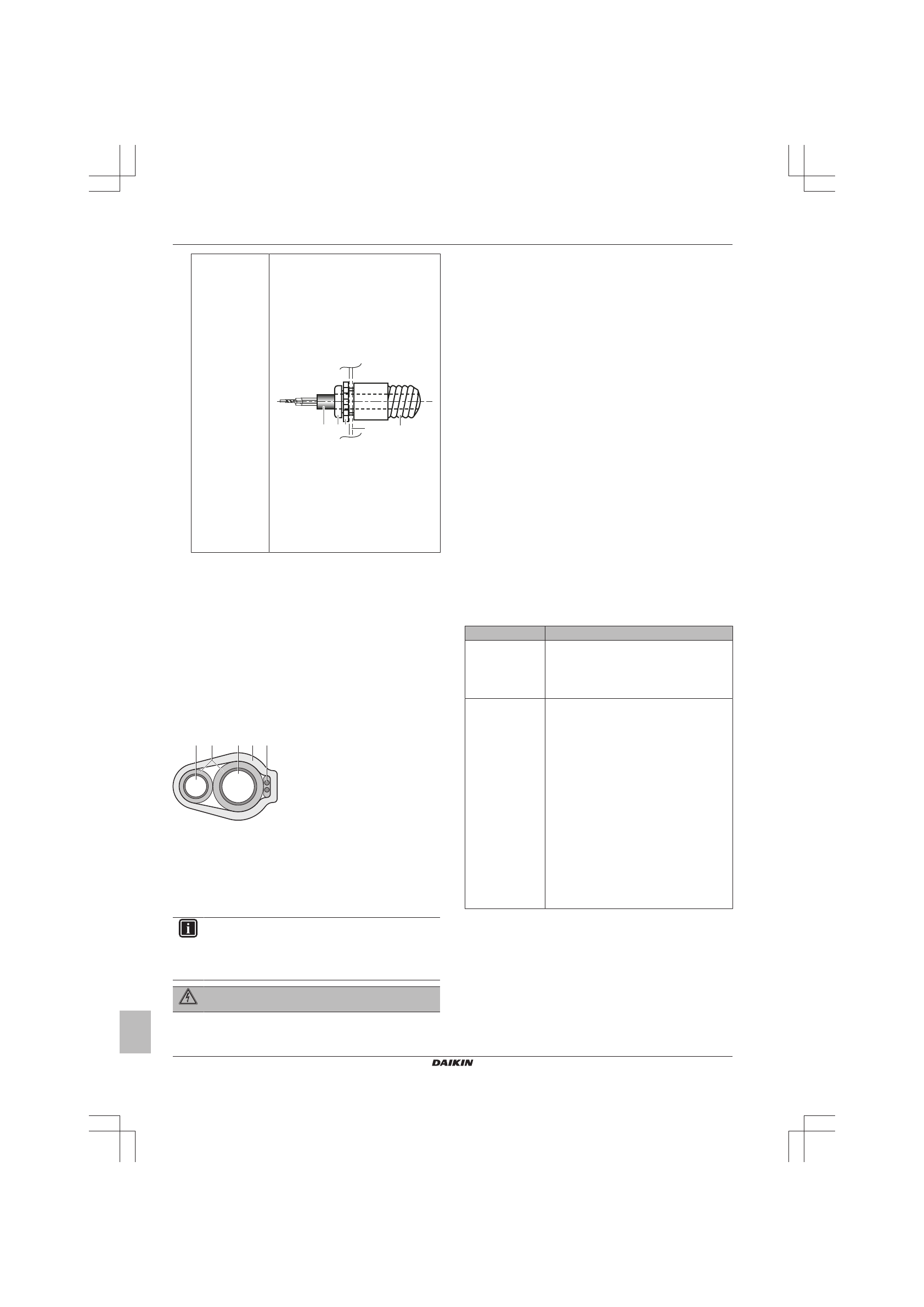

Подсоединение к
монтажной раме

При выводе кабелей из блока
применяется защитная втулка (PG-
вставка), которая вставляется в
выбивное отверстие.

Если не используется кабелепровод,
обязательно защитите проводку
виниловыми трубками, которые не
позволят краям выбивного отверстия
порезать провода.

a b c

d

e

A B

A

 Внутри наружного блока

B

 Снаружи наружного блока

a

 Проводка

b

 Втулка

c

 Гайка

d

 Рама

e

 Шланг

6

Установите сервисную крышку на место.

7

Подсоедините  к  линии  электропитания  предохранитель
утечки тока на землю и плавкий предохранитель.

5.8

Завершение монтажа наружного
агрегата

5.8.1

Отделочная обмотка электропроводки
управления

После  монтажа  проводов  управления  внутри  блока  обмотайте
их  вокруг  прокладываемых  по  месту  установки  трубопроводов
хладагента  с  помощью  отделочной  ленты,  как  показано  на
приведенной ниже иллюстрации.

a

b

c

d

e

a

Трубопровод жидкого хладагента

b

Трубопровод газообразного хладагента

c

Изолятор

d

Электропроводка управления (F1/F2)

e

Отделочная лента

6

Конфигурирование

ИНФОРМАЦИЯ

Важно,

чтобы

монтажник

последовательно

и

полностью  ознакомился  с  информацией,  изложенной  в
этом

разделе,

и

чтобы

система

была

сконфигурирована соответственно.

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ

6.1

Настройка по месту установки

6.1.1

Выполнение настройки по месту
установки

Чтобы  настроить  систему  с  тепловым  насосом,  необходимо
ввести  значения  ряда  параметров  в  главную  печатную  плату
наружного

блока

(A1P).

Для

ввода

местных

настроек

предусмотрены следующие компоненты:

▪ Нажимные кнопки для ввода значений параметров в печатную

плату

▪ Дисплей  для  считывания  сигналов,  поступающих  с  печатной

платы

▪ DIP-переключатели  (заводские  настройки  можно  менять,

только

если

монтируется

переключатель

режимов

охлаждения-обогрева).

Любая  местная  настройка  состоит  из  обозначений  режима,
параметра и значения. Пример: [2‑8]=4.

Компьютерный конфигуратор

Некоторые  параметры  работы  системы  VRV  IV-S  на  основе
теплового  насоса  также  можно  задать  на  этапе  ее  ввода  в
эксплуатацию  с  помощью  местных  настроек  через  интерфейс
связи  с  персональным  компьютером  (для  этого  требуется
дополнительное  оборудование  EKPCCAB).  Монтажник  может
заранее  подготовить  конфигурацию  на  компьютере,  а  затем
загрузить конфигурацию в систему на месте ее эксплуатации.

См.  также:

"6.1.9  Подключение  компьютерного  конфигуратора  к

наружному блоку" на стр. 24

.

Режимы 1 и 2

Режим

Описание

Режим 1

(контрольные
настройки)

Режим 1 можно использовать для
просмотра текущего состояния наружного
блока. Также с его помощью можно
просматривать значения некоторых
местных настроек.

Режим 2

(местные
настройки)

Режим 2 служит для изменения местных
настроек системы. Также возможен
просмотр активных значений местных
настроек и внесение в них изменений.

Как правило, работу в обычном режиме
можно восстановить после смены местных
настроек без дополнительного
вмешательства.

Некоторые местные настройки служат для
выполнения специальных операций
(например, однократного запуска, удаления
хладагента или проведения
вакуумирования, добавления хладагента
вручную и т.п.). В таких случаях требуется
прерывать специальную операцию, прежде
чем перезапускать систему в обычном
рабочем режиме. Это указывается в
приведенных ниже пояснениях.

6.1.2

Доступ к элементам местных настроек

См.

"5.1.1 Чтобы открыть наружный агрегат" на стр. 9

.

6.1.3

Элементы местных настроек

Местные

настройки

вводятся

с

помощью

следующих

компонентов:
