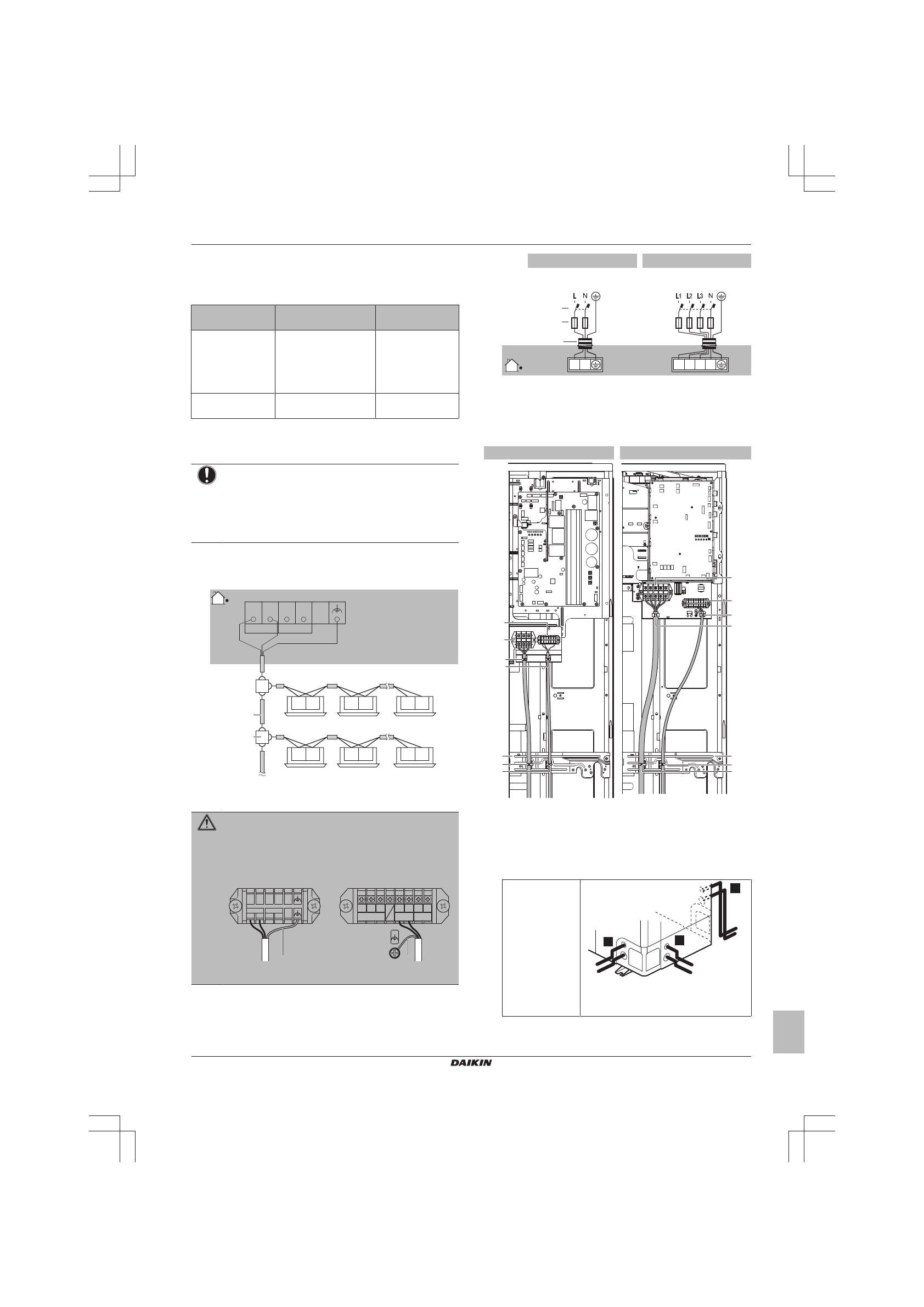

Daikin RXYSQ-TV1 - Инструкция по эксплуатации - Страница 17

5 Монтаж

Руководство по монтажу и эксплуатации

17

RXYSQ4~6T7V1B+Y1B
Система кондиционирования VRV IV-S
4P397284-1B – 2016.03

5.7.3

Указания по порядку подключения
электропроводки

Моменты затяжки

Проводка

Типоразмер винтов

Момент затяжки

(Н•м)

Провод
электропитания

(питание +
экранированное
заземление)

M5

2,2~2,7

Электропроводка
управления

M3,5

0,8~0,97

5.7.4

Подключение электропроводки к
наружному блоку

ПРИМЕЧАНИЕ

▪ Следите  за  соответствием  электрической  схеме

(входит  в  комплект  поставки  блока,  находится  за
сервисной панелью).

▪ Проверьте,  НЕ  помешает  ли  электропроводка

установить сервисную крышку на место.

1

Снимите сервисную крышку.

2

Подключите  электропроводку  управления  в  следующем
порядке:

F1   F2

F1   F2

F1   F2

F1   F2

F1   F2

F1   F2

a

b

X2M

TO OUT/D

TO IN/D

a

Используйте провода в металлической оплетке с
экранированием (двухжильные) (без полярности)

b

Клеммная колодка (приобретается по месту установки)

ПРЕДУПРЕЖДЕНИЕ

Пользуйтесь  только  экранированными  проводами,  не
забудьте  подсоединить  провод  заземления  к  клемме
(X2M).

C/H SELECTOR

A B C

F1 F2 F1 F2

TO IN/D

UNIT

V1

Y1

F1 F2 F1 F2

TO IND TO OUTD

TO OUT/D

UNIT

a

a

a

 Заземление

3

Подключите электропитание в следующем порядке:

1~ 50 Hz

220-240 V

L

L

N

V1

Y1

X1M

3N~ 50 Hz

380-415 V

L1 L2 L3

L1 L2 L3

N

X1M

a

b

c

a

Предохранитель утечки тока на землю

b

Плавкий предохранитель

c

Кабель электропитания

4

Закрепите

проводку

(электропитания

и

управления)

кабельными стяжками.

V1

Y1

X1M

X2M

a

a

b

a

a

X2M

a

a

b

X1M

a

a

a

Кабельная стяжка

b

Крепежная пластина

X1M

Электропроводка питания

X2M

Электропроводка управления

5

Проложите

проводку

через

монтажную

раму

с

подсоединением к ней.

Прокладка
проводки через
монтажную раму

a

b

a

b

a

b

2

3

1

a

 Кабель электропитания

b

 Кабель управления
