9 Технические данные

Руководство по монтажу и эксплуатации

28

RXYSQ4~6T7V1B+Y1B

Система кондиционирования VRV IV-S

4P397284-1B – 2016.03

A1=>A2

(А1) Если есть опасность каплеобразования и обледенения в промежутке между верхним и нижним блоками…
(А2) установите между ними

перекрытие

. Во избежание образования наледи на поддоне верхнего блока установите этот блок над

нижним на достаточной высоте.

B1=>B2

(B1) Если нет опасности каплеобразования и обледенения в промежутке между верхним и нижним блоками…
(B2) перекрытие устанавливать не обязательно, но промежуток между верхним и нижним блоками необходимо

герметично перекрыть

во избежание повторного всасывания воздуха через днище блока.

9.2

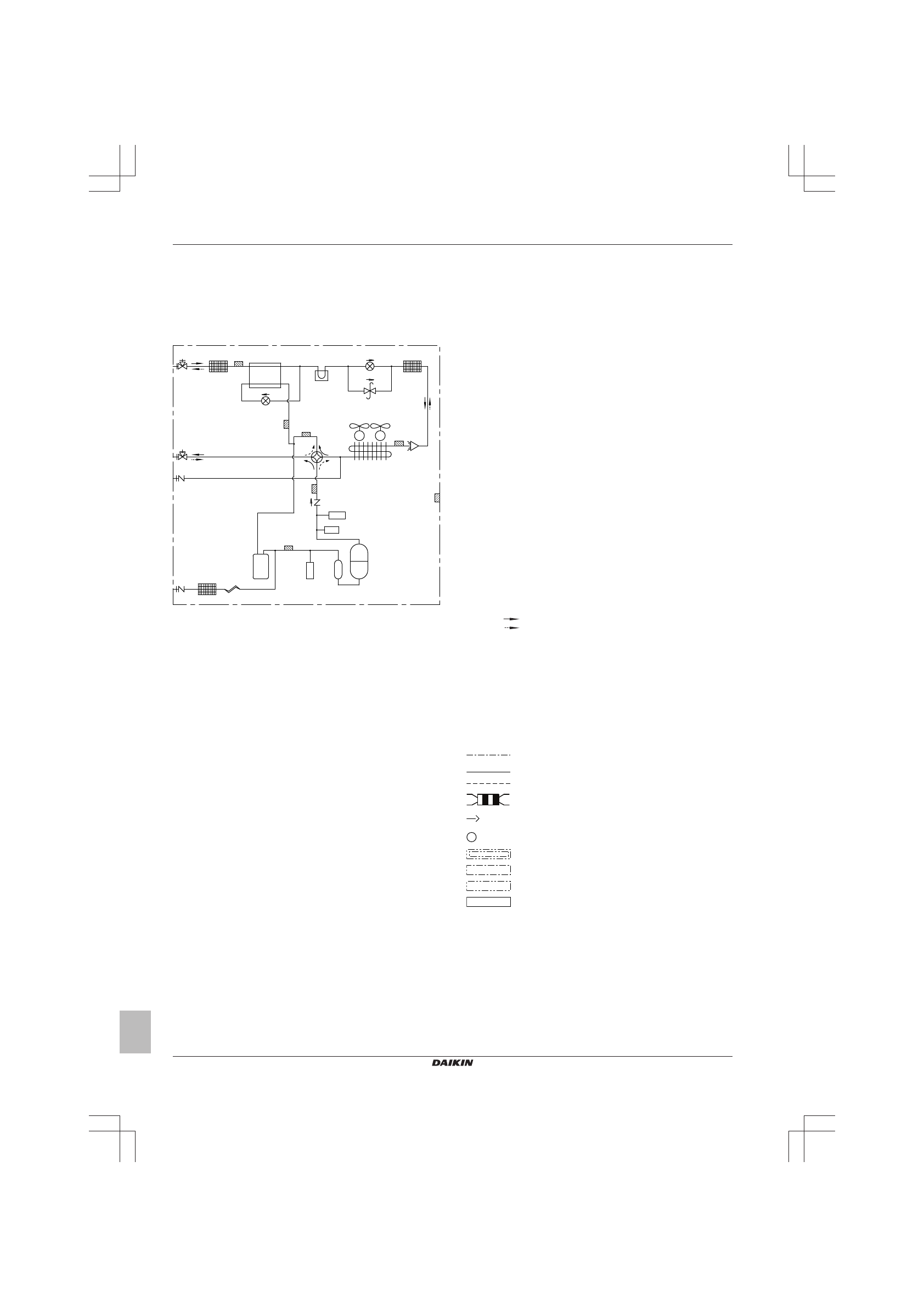

Схема трубопроводов: Наружный блок

R7T

Y1E

R3T

R4T

R5T

R2T

S1NPL

S1PH

M1C

INV

S1NPH

Y1S

Y3E

R6T

R1T

b

a

g

h

k

c

j

l

i

c

d

m

c

e

f

M1F M2F

a

Запорный клапан (в контуре газообразного хладагента)

b

Запорный клапан (в контуре жидкого хладагента)

c

Фильтр (3×)

d

Теплообменник дополнительного охлаждения

e

Вентиль регулировки давления

f

Теплообменник

g

Сервисное отверстие (высокого давления)

h

Обратный клапан

i

Накопитель компрессора

j

Капиллярная трубка

k

Сервисное отверстие (заправка хладагентом)

л

Накопитель

m

Теплоотвод системной платы (только модели
RXYSQ4~6_V1)

M1C

Компрессор

M1F-M2F

Двигатель вентилятора

R1T

Термистор (воздуха)

R2T

Термистор (выброса)

R3T

Термистор (всасывание 1)

R4T

Термистор (теплообменника)

R5T

Термистор (всасывание 2)

R6T

Термистор (теплообменник дополнительного
охлаждения)

R7T

Термистор (жидкостный трубопровод дополнительного
охлаждения)

S1NPH

Датчик высокого давления

S1NPL

Датчик низкого давления

S1PH

Реле высокого давления

Y1E

Электронный расширительный клапан (основной)

Y3E

Электронный расширительный клапан
(теплообменника подохлаждения)

Y1S

Электромагнитный клапан (четырехходовой)
Обогрев
Охлаждение

9.3

Схема электропроводки: Наружный блок

Схема  электропроводки  входит  в  комплект  поставки  блока,
находится она за сервисной крышкой.

Замечания по RXYSQ4~6_V1:

1

Значки (см. далее).

2

См. руководство по установке опции для модели X37A.

3

О том, как пользоваться кнопками BS1~BS5 и DIP-
переключателями DS1‑1 и DS1‑2, рассказывается в
инструкциях по монтажу или по техобслуживанию.

4

Не включайте с блоком устройство защиты от короткого
замыкания S1PH.

5

Порядок прокладки электропроводки управления между
наружным и внутренним блоками (F1-F2) изложен в
руководстве по монтажу.

6

Если используется централизованная система
управления, соедините наружный и внутренний блоки
электропроводкой управления (F1-F2).

Замечания по RXYSQ4~6_Y1:

1

Значки (см. далее).

2

См. руководство по установке опции для модели X37A.

3

О том, как пользоваться кнопками BS1~BS4 и DIP-
переключателями DS1‑1 и DS1‑2, рассказывается в
инструкциях по монтажу или по техобслуживанию.

4

Не включайте с блоком устройство защиты от короткого
замыкания S1PH.

5

Порядок прокладки электропроводки управления между
наружным и внутренним блоками (F1-F2) изложен в
руководстве по монтажу.

6

Если используется централизованная система
управления, соедините наружный и внутренний блоки
электропроводкой управления (F1-F2).

Обозначения:

X1M

Основная клеммная колодка

Заземление

15

Номер провода 15

Проводка по месту установки

Кабель по месту установки

**

/12.2

Соединение **, продолжение на стр. 12, столбец 2

1

Несколько вариантов проводки

Опция

Не смонтировано в распределительной коробке

Электропроводка в зависимости от модели

Плата

Обозначения на схеме электропроводки RXYSQ4~6_V1:

A1P

Печатная плата (основная)

A2P

Печатная плата (фильтр)

A3P

Печатная плата (переключатель режимов
охлаждения-обогрева) (опция)

BS*

Кнопки (режим, установка, возврат, проверка,
сброс) (A1P)

C1

Конденсатор (A1P)

DS1

DIP-переключатель (A1P)
