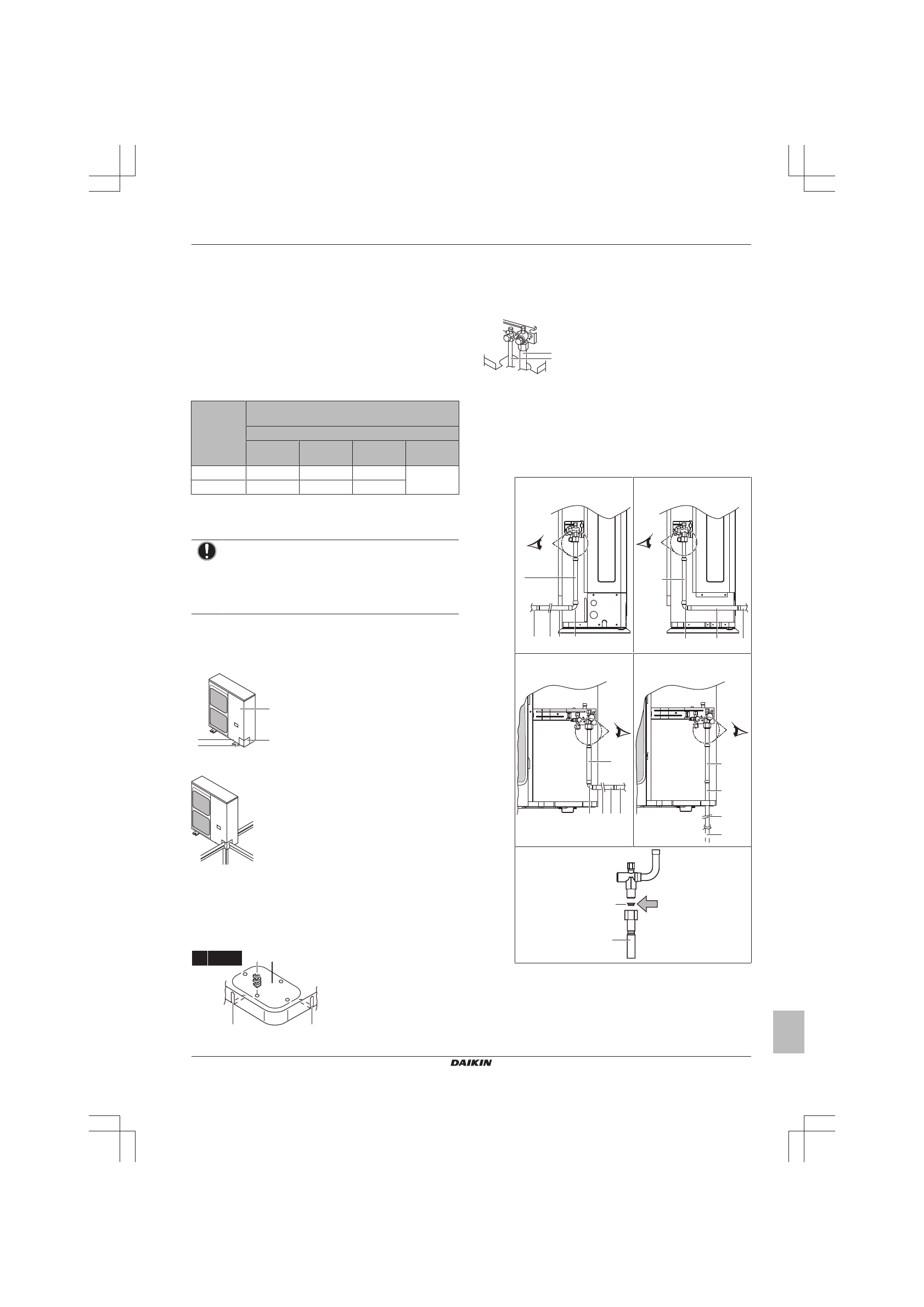

Обращение с сервисным отверстием

▪ Всегда  пользуйтесь  заправочным  шлангом,  оснащенным

стержнем  нажатия  на  клапан,  поскольку  сервисное  отверстие
относится к ниппельному типу.

▪ Не  забудьте  плотно  затянуть  крышку  сервисного  отверстия

после окончания работы с ним. Момент затяжки см. в таблице
ниже.

▪ После  затяжки  крышки  сервисного  отверстия  убедитесь  в

отсутствии утечки хладагента.

Моменты затяжки

Размер

запорного

клапана

(мм)

Момент затяжки N•м (чтобы закрыть, вращать

по часовой стрелке)

Шток

Корпус

клапана

Шестигран

ный ключ

Крышка

(клапана)

Сервисное

отверстие

Ø9,5

5,4~6,6

4 мм

13,5~16,5

11,5~13,9

Ø15,9

13,5~16,5

6 мм

22,5~27,5

5.3.2

Подсоединение трубопровода
хладагента к наружному блоку

ПРИМЕЧАНИЕ

Проследите  за  тем,  чтобы  трубки,  смонтированные  на
месте,

не

соприкасались

с

другими

трубками,

поддоном и боковой панелью. Во избежание контакта с
корпусом  защитите  трубки  подходящей  изоляцией,
особенно при подсоединении снизу или сбоку.

1

Сделайте следующее:

▪ Снимите сервисную крышку (а) с винтом (b).
▪ Снимите  крышку  входного  отверстия  трубопровода  (c)  с

винтом (d).

c

a

b

d

2

Наметьте схему прокладки трубопровода (a, b, c или d).

a

b

c

d

3

Если

выбрана

схема

прокладки

трубопровода,

направленная вниз:

▪ Просверлите  (a,  4×)  и  высвободите  выбивное  отверстие

(b).

▪ Срежьте кромки (c) ножовкой.

c

c

b

a

4× Ø6 mm

4

Сделайте следующее:

▪ Подсоедините

стопорный

клапан

к

трубопроводу

жидкого хладагента (a).

▪ Подсоедините

стопорный

клапан

к

трубопроводу

газообразного хладагента (b).

a

b

▪ Модель

RXYSQ6:

Подсоединив

вспомогательные

патрубки  (c,  c1,  d,  e)  трубопровода  газообразного
хладагента,  срежьте  их  до  нужной  длины  (e1).  Это
необходимо

потому,

что

стопорный

клапан

трубопровода  газообразного  хладагента  имеет  диаметр
15,9  мм,  а  диаметр  трубопровода  между  наружным
блоком

и

первым

комплектом

разветвления

трубопровода хладагента составляет 19,1 мм.

Вариант 1: подсоединение
спереди

A

e1 e

c

d

f

Вариант 2: подсоединение
сзади

A

c

d

e

f

Вариант 3: подсоединение
сбоку

A

c

d e1 e f

Вариант 4: подсоединение
снизу

A

c

e1
f

e

A

c1

c

c, c1

Вспомогательный патрубок 1 трубопровода
газообразного хладагента + медная прокладка
(применяется обязательно)

d

Вспомогательный патрубок 2 трубопровода
газообразного хладагента

e, e1

Вспомогательный патрубок 3 трубопровода
газообразного хладагента (срезанный до нужной
длины)
