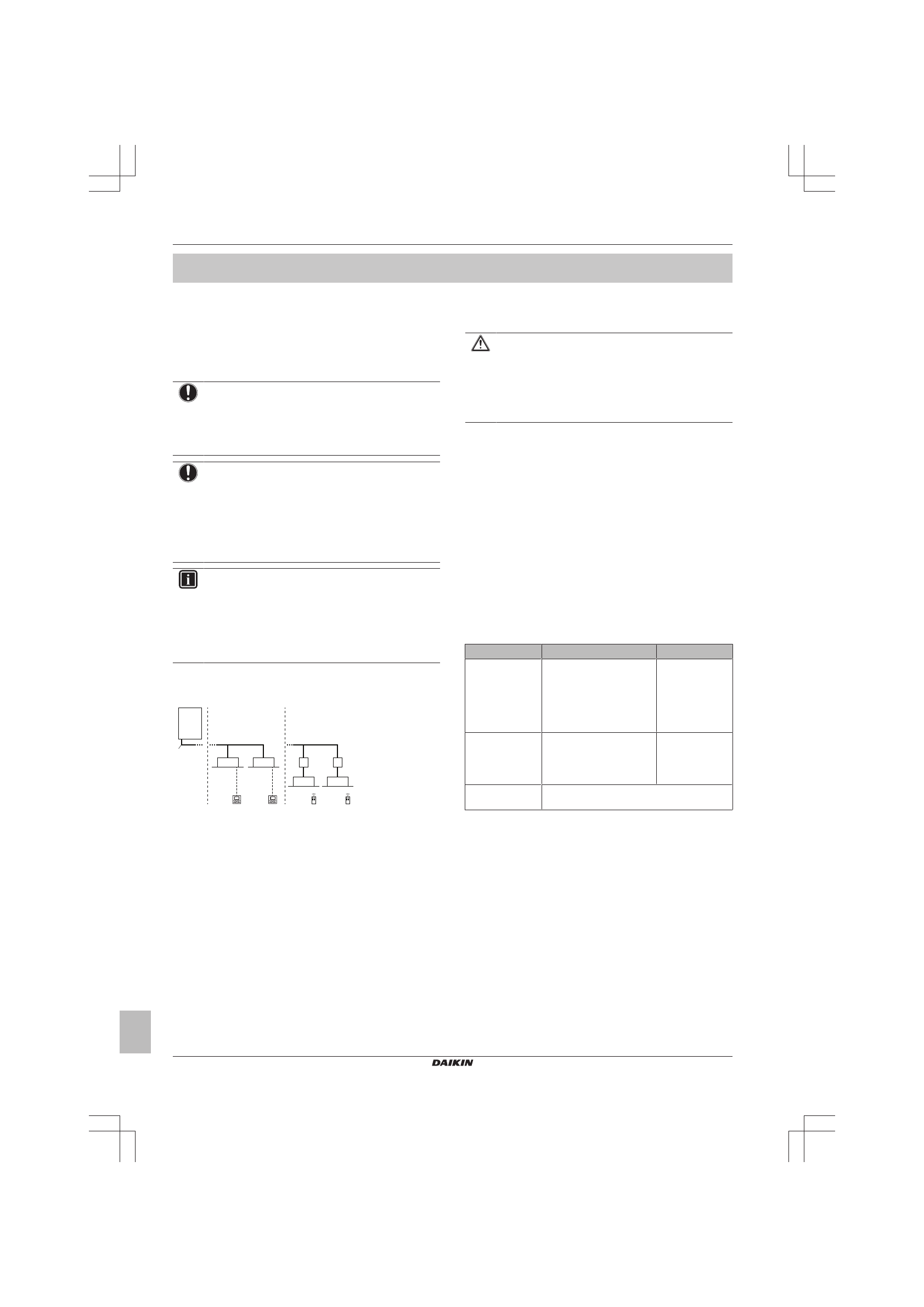

10 О системе

Руководство по монтажу и эксплуатации

30

RXYSQ4~6T7V1B+Y1B

Система кондиционирования VRV IV-S

4P397284-1B – 2016.03

Пользователю

10

О системе

Внутренние  блоки  системы  VRV  IV-S  на  основе  теплового
насоса  можно  использовать  для  обогрева  и  охлаждения.  Тип
внутренних  блоков,  которые  необходимо  использовать,  зависит
от серии наружных блоков.

ПРИМЕЧАНИЕ

Не  используйте  кондиционер  не  по  назначению.  Во
избежание  снижения  качества  работы  блока  не
используйте

его

для

охлаждения

высокоточных

измерительных

приборов,

продуктов

питания,

растений, животных и предметов искусства.

ПРИМЕЧАНИЕ

Для изменения или расширения системы в будущем:

Полная  информация  о  допустимых  сочетаниях  (для
будущего

расширения

системы)

приведена

в

инженерно-технических  данных.  С  этой  информацией
следует

ознакомиться.

За

информацией

и

профессиональными  рекомендациями  обращайтесь  к
монтажнику.

ИНФОРМАЦИЯ

▪ Сочетание  внутренних  блоков  VRV  DX  и  RA  DX  не

допускается.

▪ Сочетание  внутренних  блоков  RA  DX  и  AHU  не

допускается.

▪ Сочетание  внутренних  блоков  RA  DX  с  воздушной

завесой не допускается.

10.1

Компоновка системы

g

d

d

c

c

f

e

b

a

g

f

e

a

Наружный блок системы VRV IV-S на основе теплового
насоса

b

Трубопровод хладагента

c

Внутренний блок системы VRV с непосредственным
расширением (DX)

d

Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)

e

Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]

f

Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)

g

Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)

11

Интерфейс пользователя

ПРЕДОСТЕРЕЖЕНИЕ

Не прикасайтесь к деталям внутри пульта управления.

Не  снимайте  лицевую  панель.  Прикосновение  к
некоторым находящимся внутри частям очень опасно и
чревато

серьезным

ущербом

здоровью.

Для

проведения проверки и регулировки внутренних частей
обращайтесь к своему дилеру.

В  данном  руководстве  по  эксплуатации  изложены  общие
сведения  об  основных  функциях  системы.  Эти  сведения  не
являются исчерпывающими.

Подробную

информацию

о

порядке

использования

определенных  функций  можно  найти  в  соответствующих
руководствах по монтажу и эксплуатации внутреннего блока.

См.  руководство  по  эксплуатации  установленного  интерфейса
пользователя.

12

Операция

12.1

Рабочий диапазон

Для  надежной  и  эффективной  работы  системы  температура  и
влажность  воздуха  должны  находиться  в  указанных  ниже
пределах.

Охлаждение

Обогрев

Наружная
температура

–5~46°C по сухому

термометру

–20~21°C по

сухому

термометру

–20~15,5°C по

влажному

термометру

Температура в
помещении

21~32°C по сухому

термометру

14~25°C по влажному

термометру

15~27°C по

сухому

термометру

Влажность в
помещении

≤80%

(a)

(a)

Во избежание конденсации и протечек воды из
внутреннего блока. Если температура или влажность
выйдут за указанные пределы, возможно срабатывание
защитных устройств и выключение кондиционера.

Данный  рабочий  диапазон  указан  для  конфигураций,  когда  к
системе  VRV  IV-S  подсоединяются  внутренние  блоки  с
непосредственным расширением.

Конфигурации  с  блоками  AHU  имеют  другие  рабочие
диапазоны.  Они  указаны  в  руководстве  по  монтажу  и
эксплуатации

соответствующих

блоков.

Самую

свежую

информацию можно найти в инженерно-технических данных.

12.2

Работа системы

12.2.1

О работе системы

▪ Порядок  эксплуатации  системы  зависит  от  сочетания

наружного блока и интерфейса пользователя.

▪ Во  избежание  поломок  системы  подайте  электропитание  за  6

часов до включения.
