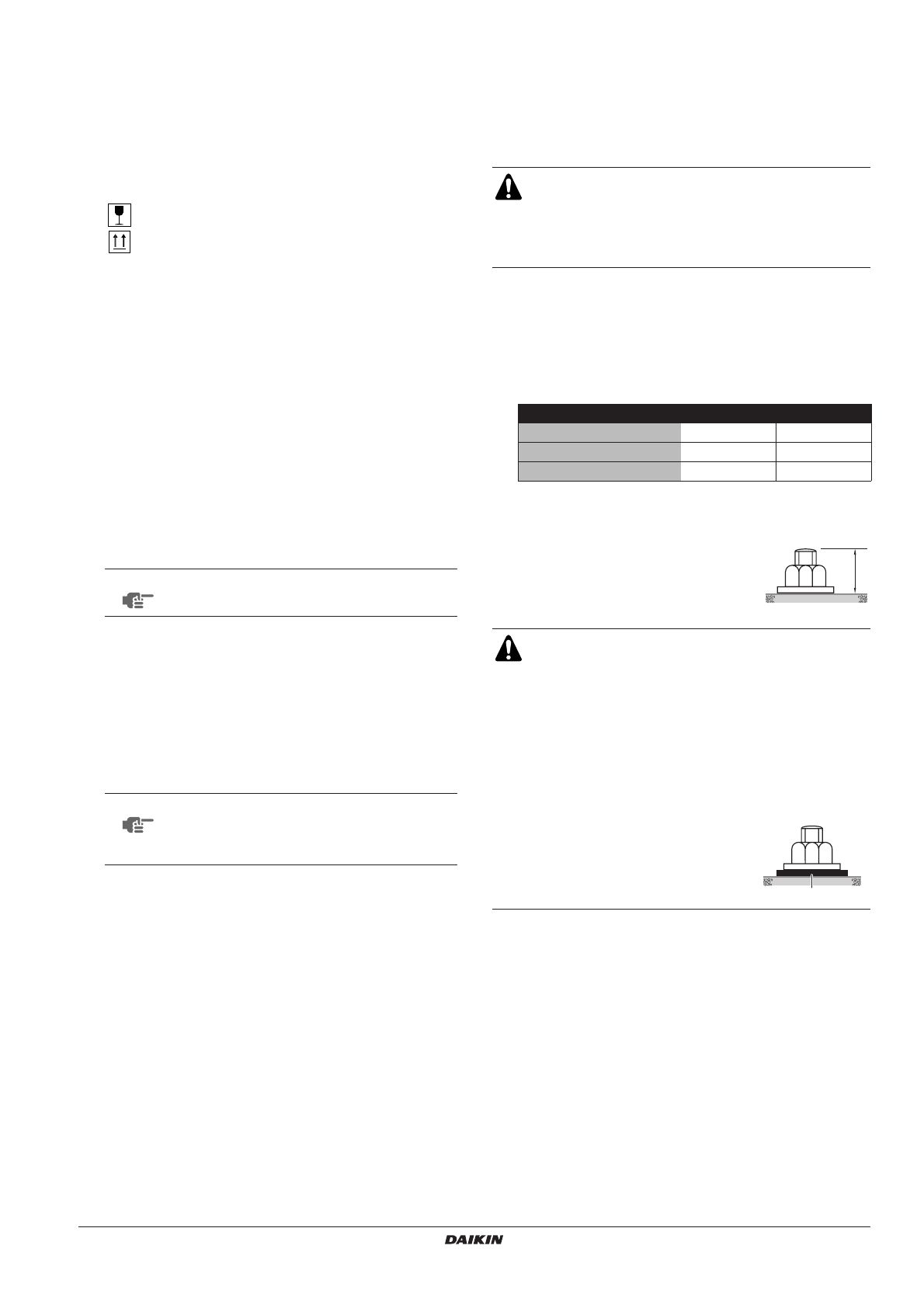

RXYCQ8~20A7Y1B
Система кондиционирования воздуха VRV Classic
4P327528-1 – 2012.08
Инструкция по монтажу
4
4.
Осмотр и транспортировка
агрегата
Сразу же после доставки следует тщательно осмотреть
упаковку и о любом замеченном повреждении немедленно
сообщить представителю организации, осуществившей
доставку.
При погрузке и разгрузке агрегата необходимо иметь ввиду
следующее.
1
Этот символ означает: «Осторожно».
Не переворачивайте агрегат во избежание поврежде-
ния компрессора.
2
Заранее выберите траекторию погрузки агрегата.
3
Старайтесь доставить агрегат как можно ближе к месту
монтажа, не вынимая его из упаковки — это сведет
к минимуму вероятность механических повреждений при
транспортировке.
4
При подъеме агрегата краном закрепите агрегат с помощью
двух строп длиной не менее 8 м.
Агрегат необходимо защитить от повреждений, уложив
прокладки в местах контакта со стропами; также обра-
щайте внимание на положение центра тяжести агрегата.
5
При использовании погрузчика предпочтительно сначала
транспортировать агрегат со стеллажом, а затем про-
пустить вилы погрузчика через большие прямоугольные
отверстия в нижней части агрегата.
5.1
Перемещайте агрегат в окончательное положение
погрузчиком, подняв агрегат за стеллаж.
5.2
Поместив агрегат в окончательное положение, распакуйте
его и пропустите вилы погрузчика через большие прямо-
угольные отверстия в нижней части агрегата.
5.
Распаковка и размещение агрегата
■
Отвинтите четыре винта, которыми агрегат прикреплен
к стеллажу.
■
Проверьте, чтобы основание, на которое устанавливается
агрегат, было достаточно прочным — это позволит
избежать излишних шумов и вибрации.
■
Ширина основания под агрегатом должна быть больше
765 мм глубины агрегата.
■
Высота основания должна составлять не менее 150 мм от
пола.
■
Агрегат должен быть размещен на твердом ровном
основании (стальном или бетонном), как показано на
.
■
Поддерживайте агрегат основанием шириной не менее
67 мм (ширина опорной ноги агрегата составляет 67 мм,
см.
).
■
Закрепите агрегат с помощью четырех
фундаментных болтов М12. Рекомен-
дуется ввинтить фундаментные болты
таким образом, чтобы 20 мм их длины
осталось над поверхностью основания.
1
Упаковочный материал
2
Отверстие (большое)
3
Стропа
4
Отверстие (малое) (40x45)
5
Прокладка
ПРИМЕЧАНИЕ
Используйте стропы шириной ≤20
мм,
способные выдержать вес агрегата.
ПРИМЕЧАНИЕ
Во избежание повреждения агрегата
оберните вилы погрузчика наполнительной
тканью. Если краска с днища будет содрана,
антикоррозионный эффект ослабнет.
Не используйте только подставки для поддержки
углов.
Модель
A
B
RXYCQ8
635
497
RXYCQ10~14
930
792
RXYCQ16~20
1240
1102
■
Для отвода воды от основания агрегата про-
ложите вокруг него дренажную канавку.
■
Если агрегат устанавливается на крыше, про-
верьте, обладает ли она достаточной прочностью
и хорошо ли с нее стекает вода.
■
Если агрегат устанавливается на выносной раме,
на расстоянии 150
мм непосредственно под
агрегатом необходимо установить щиток из
водонепроницаемого материала, чтобы
предотвратить намокание стены и других
конструкций здания.
■
При установке в коррозионной
среде используйте гайку с
пластиковой шайбой (1), чтобы
защитить притягивающую
часть гайки от ржавления.
X
Недопустимо (кроме RXYCQ8)
O
Допускается (единицы: мм)
20 mm
1
