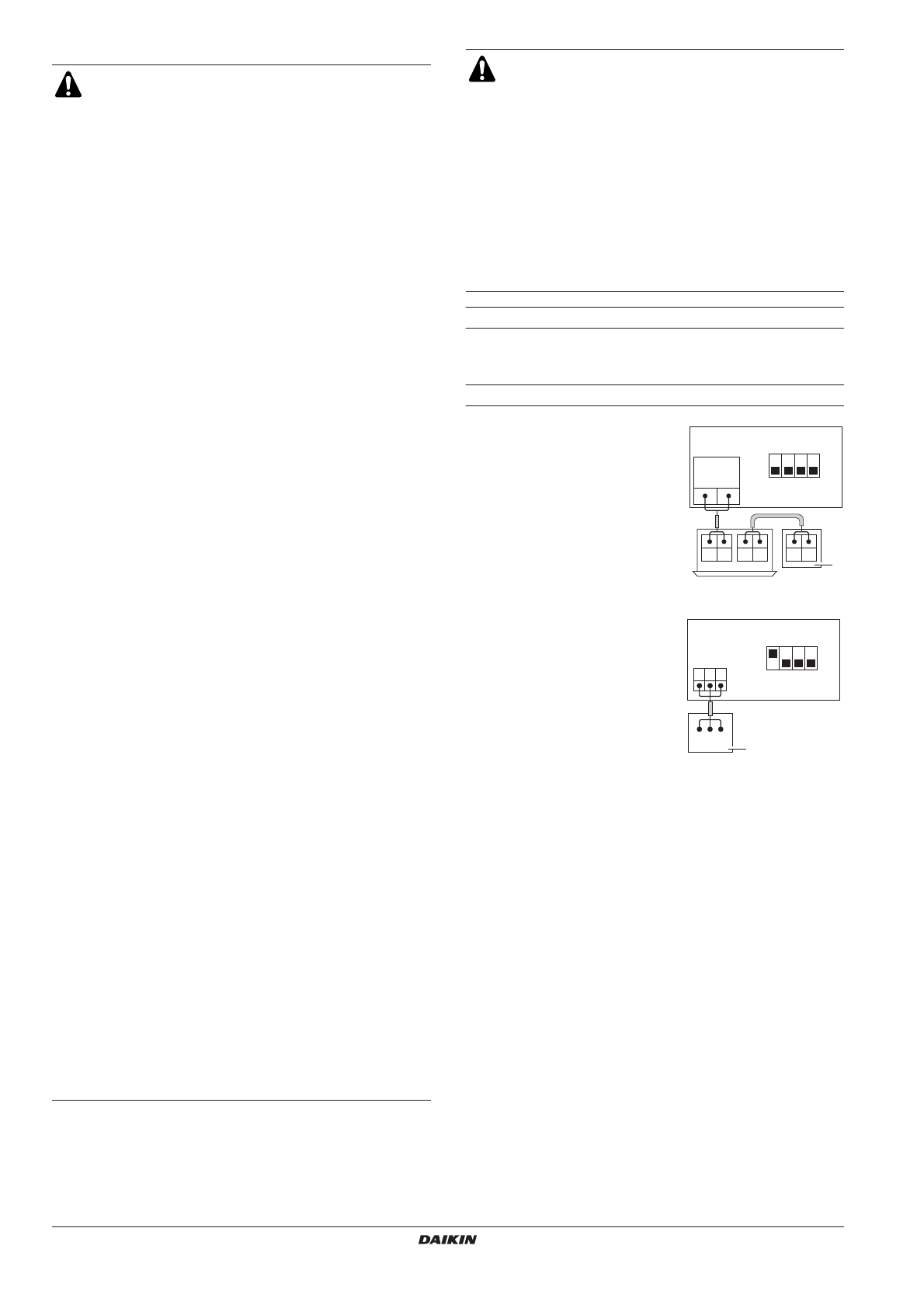

Инструкция по монтажу
15
RXYCQ8~20A7Y1B
Система кондиционирования воздуха VRV Classic
4P327528-1 – 2012.08
Наружный агрегат
Последовательный запуск
Плата наружного агрегата (A1P) имеет заводскую установку
«Последовательный запуск возможен».
Установка режима «охлаждение»/«нагрев»
1
Установка режимов
«охлаждение»/«нагрев»
с пульта
дистанционного
управления, подключенного
к внутреннему агрегату.
Оставьте переключатель
(DS1) на плате наружного
агрегата в положении IN/D
UNIT, установленном
производителем.
2
Установка режима
охлаждения/нагрева при
помощи переключателя
охлаждения/нагрева.
Подключите пульт
управления (в комплект
поставки не входит) к
клеммам A/B/C и установите
переключатель (DS1) на
плате наружного агрегата
(A1P) в положение OUT/D
UNIT.
■
Убедитесь в том, что подключение агрегатов про-
водилось проводами, длина которых находится
в пределах, указанных ниже. Если длина кабеля
соединения агрегата с агрегатом выходит за эти
пределы, возможны сбои в работе.
-
Максимальная длина проводов:
1000 м
-
Общая длина проводов:
2000 м
-
Максимальная длина проводки
между наружными агрегатами:
30 м
-
Провода управления к пере-
ключателю режимов
«охлаждение»/«нагрев»:
500 м
-
Максимальное число ответвлений:
16
■
Максимальное количество независимых соединяемых
между собой систем
: 10.
■
Допустимо до 16 ответвлений для кабелей,
соединяющих агрегаты. Повторное ответвление
после ответвления не допускается.
■
Ни в коем случае не подавайте электропитание
на контакты проводов управления. Иначе вся
система может выйти из строя.
■
Никогда не подключайте 380~415 В к клеммной
колодке проводов, соединяющих агрегаты между
собой. Это приведет к поломке всей системы.
-
Проводка, идущая из внутренних агрегатов,
должна быть подключена к клеммам F1/F2
(внутренний-наружный) платы наружного
агрегата.
-
После монтажа соединительных проводов
внутри агрегата обмотайте их вокруг трубо-
проводов газообразного хладагента с помощью
отделочной ленты как показано на
Для вышеупомянутой проводки используйте
виниловые шнуры с экраном от 0,75 до 1,25 мм
2
или двухжильные кабели. (Трехжильные кабели
можно использовать только для пульта дистан-
ционного управления переключением между
режимами «охлаждение»/«нагрев».)
(TO OUT/D UNIT F1-F2)
1
Наружный агрегат
2
Внутренний агрегат
3
Главная линия
4
Линия ответвления 1
5
Линия ответвления 2
6
Линия ответвления 3
7
Повторное ответвление после ответвления
не допускается
8
Центральный пульт управления (и т.д.)
A
Провода управления между наружным
агрегатом и внутренними агрегатами
B
Провода управления между наружными
агрегатами
1
Трубопровод жидкого хладагента
2
Трубопровод газообразного хладагента
3
Изолятор
4
Проводка, соединяющая агрегаты между
собой
5
Отделочная лента
■
Проверьте, чтобы линия электропитания и линия
управления были изолированы друг от друга.
■
Обратите внимание на полярность линии
управления.
■
Проследите за тем, чтобы линия управления была
закреплена так, как показано на
■
Проверьте, чтобы провода не соприкасались
с трубопроводом хладагента.
■
Плотно закройте крышку и разместите провода
так, чтобы крышка и другие части не болтались.
■
Если не используется кабелепровод, защитите
проводку виниловыми трубками — они не
позволят краям выбивного отверстия порезать
провода.
1
Пульт дистанционного управления
1
Переключатель режимов «охлаждение»/«нагрев»
TO IN/D
UNIT
F1 F2
DS1
1 2 3 4
OFF
ON
O
U
T
I
N
F1 F2
P1 P2
P1 P2
1
A B C
A B C
1
DS1
1 2 3 4
OFF
ON
O
U
T
I
N
