RXYCQ8~20A7Y1B
Система кондиционирования воздуха VRV Classic
4P327528-1 – 2012.08
Инструкция по монтажу
20
■
Заправка при остановленном наружном агрегате
1.
Рассчитайте, сколько хладагента следует добавить, по
формуле, о которой подробно рассказано в разделе
вычислить объем заправки дополнительного хладагента"
на странице 9
2.
Проверив, перекрыты ли клапан A и запорные клапаны,
и
заправьте необходимое количество хладагента через
сервисный порт запорного клапана в контуре жидкого
хладагента.
■
Когда необходимое количество хладагента будет пол-
ностью заправлено, запишите количество хладагента,
которое было добавлено, на прилагаемой к агрегату
бирке для информации о дозаправке хладагента и
нанесите её на обратную сторону передней панели
агрегата. Выполните проверку в соответствии
с описанием, приведённым в разделе
Заправка при работающем наружном агрегате
1
Полностью откройте запорный клапан в контуре газо-
образного хладагента.
Клапан А нужно оставить полностью закрытым.
Убедитесь в том, что запорный клапан в контуре жидкого
хладагента полностью закрыт. Если он открыт, хладагент
заправлять нельзя.
Заправьте дополнительное количество хладагента
в
жидком состоянии через сервисный порт запорного
клапана в контуре жидкого хладагента.
2
Когда агрегат находится в остановленном состоянии и во
2
режиме установки (см.
"Установка режима" на странице 22
),
установите для необходимой функции А (работа в режиме
дозаправки хладагента) значение
(ВКЛ). Работа
начнется. Мигающий светодиод H2P будет показывать
пробный запуск, пульт дистанционного управления будет
показывать «
» (пробный запуск) и «
» (внешнее
управление).
3
Когда указанное количество хладагента будет заправлено,
нажмите кнопку «
». Работа закончится.
■
Работа автоматически прекращается через 30 минут.
■
Если заправку хладагента нельзя завершить в течение
30 минут, повторите действие 2.
■
Если работа закончится сразу же после ее начала,
система, вероятно, заправлена с избытком.
Большее количество хладагента заправить невозможно.
4
После снятия шланга заправки хладагента не забудьте
полностью открыть запорный клапан в контуре жидкого
хладагента. В противном случае трубы может разорвать
заблокированной жидкостью.
5
После заправки хладагента включите питание внутренних
и наружного агрегатов.
11.6.
Что необходимо проверить после дозаправки
хладагента
■
Открыты ли запорные клапаны в контурах жидкого и
газообразного хладагента?
■
Записано ли количество добавленного хладагента?
12.
Перед началом работы
12.1.
Меры предосторожности при
техобслуживании
Обращайте внимание на вентилятор.
Осматривать агрегат
при работающем вентиляторе опасно. Обязательно вы-
ключайте главный выключатель и извлекайте предохранители
из цепи управления, находящейся в наружном агрегате.
Если весь объем хладагента нельзя заправить при
остановленном наружном агрегате, хладагент можно
заправить, приведя наружный агрегат в рабочее
состояние с помощью функции заправки хладагента
(см.
"2 режим установки" на странице 22
).
Не забудьте открыть запорные клапаны после
заправки хладагента.
Работа системы при закрытых клапанах приведет
к поломке компрессора.
ON
BS1 MODE
ПРЕДУПРЕЖДЕНИЕ:
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Меры предосторожности при обслуживании
инверторного оборудования
1
Не открывайте крышку блока электродеталей
в течение 10 минут после отключения электро-
питания.
2
Измерьте напряжение между клеммами на
клеммной колодке электропитания с помощью
тестера и убедитесь в том, что электропитание
отключено.

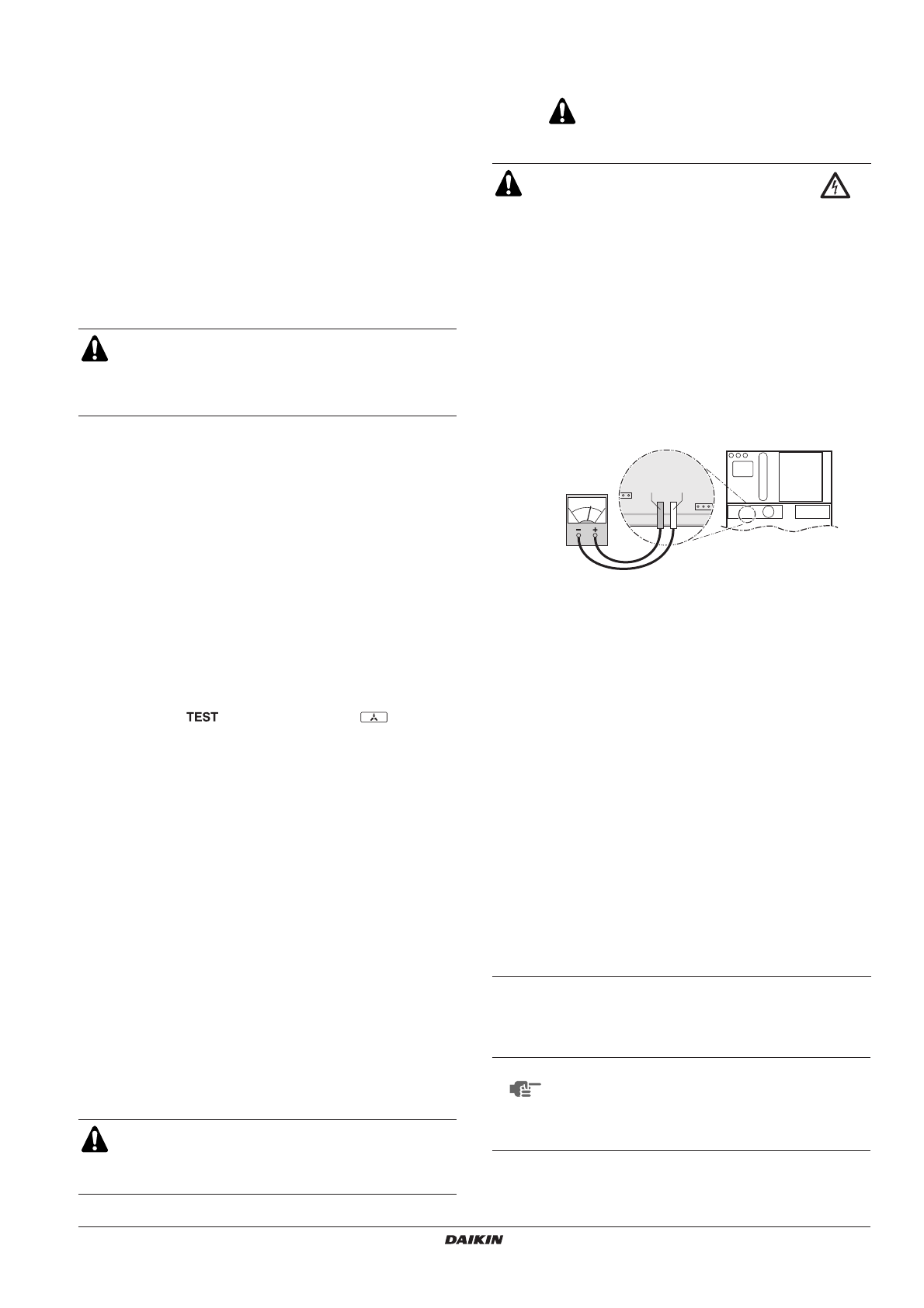

Кроме того, выполните измерения в указанных на
рисунке точках с помощью тестера и убедитесь
в том, что напряжение ёмкости в основной цепи
составляет менее 50 В постоянного тока.
3
Во избежание повреждения печатной платы при-
касайтесь к неокрашенной металлической детали
для снятия статического электричества, прежде
чем снимать и одевать разъёмы.
4
Техническое обслуживание инверторного оборудо-
вания можно начинать только после снятия
соединительных разъёмов электродвигателей
вентиляторов в наружном агрегате X1A, X2A,
X3A, X4A (только X3A и X4A для агрегатов типов
RXYCQ16~20). Следите за тем, чтобы не
прикоснуться к деталям, находящимся под
напряжением
(Если под действием сильного ветра вентилятор
будет вращаться, он может подавать электри-
чество в конденсатор или основную цепь, что
приведёт к поражению электрическим током).
5
По окончании технического обслуживания
оденьте соединительный разъём на место.
В противном случае на пульте дистанционного
управления будет отображён код ошибки
E7
, и
нормальная работа будет невозможна.
Подробности смотрите на электрической схеме,
нанесённой на обратную сторону крышки блока
электродеталей.
ПРИМЕЧАНИЕ
Соблюдайте меры предосторожности!
Для защиты печатной платы прикоснитесь рукой
к
корпусу электрического щитка, чтобы снять
статическое электричество с тела перед про-
ведением технического обслуживания.
A2P
A2P
A1P
A3P
TP1 TP2
