RXYCQ8~20A7Y1B
Система кондиционирования воздуха VRV Classic
4P327528-1 – 2012.08
Инструкция по монтажу
18
11.2.
Меры предосторожности при дозаправке
хладагента R410A
Заправляйте только указанное количество хладагента
в жидком состоянии через трубопровод жидкого хладагента.
Поскольку данный хладагент является хладагентом смешан-
ного типа, его добавление в газообразном состоянии может
привести к изменению его состава, что будет препятствовать
нормальной работе системы.
■
Перед заправкой проверьте, оснащён ли цилиндр
хладагента сифонной трубкой.
■
Используйте только инструменты, предназначенные для
хладагента R410A в целях обеспечения необходимого
сопротивления давлению и во избежание проникновения
в систему посторонних веществ.
11.3.
Работа с запорными клапанами
Размер запорного клапана
Размеры запорных клапанов, установленных в системе,
указаны в таблице ниже.

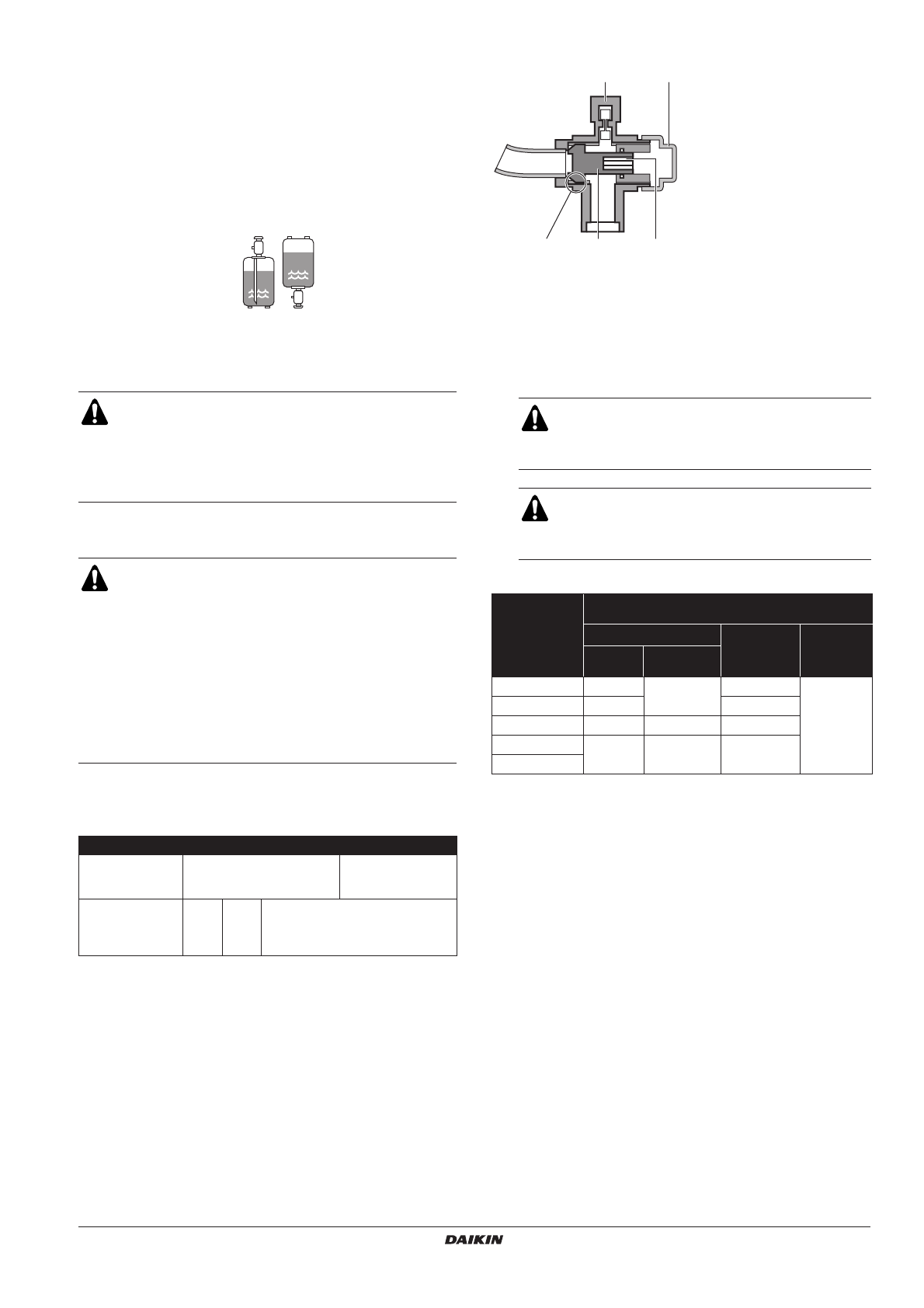

Открытие запорного клапана
1.
Снимите крышку и с помощью шестигранного гаечного
ключа поверните клапан против часовой стрелки.
2.
Поворачивайте клапан, пока шток не остановится.
Чтобы полностью открыть запорный клапан газопровода
Ø
19,1
или
Ø
25,4
, поверните шестигранный ключ до
достижения крутящего момента от 27 до 33 N•m.
Недостаточный крутящий момент может привести к утечке
хладагента и поломке крышки запорного клапана.
3.
Не забудьте плотно затянуть крышку. См. таблицу ниже
Закрытие запорного клапана
См. рисунок в разделе
"Открытие запорного клапана" на странице 18
.
1.
Снимите крышку и с помощью шестигранного гаечного
ключа поверните клапан по часовой стрелке.
2.
Плотно затяните клапан — до тех пор, пока шток не
коснется уплотнителя на корпусе.
3.
Не забудьте плотно затянуть крышку.
Момент затяжки смотрите в таблице выше.
Заправка жидкого
хладагента с помощью
цилиндра в верти-
кальном положении.
Заправка жидкого
хладагента с помощью
цилиндра в пере-
вёрнутом положении.
Запрещается производить дозаправку системы
несоответствующими хладагентами и маслами, это
может привести к поломке оборудования, поэтому
проводите заправку только соответствующим
холодильным агентом (R410A).
Емкости с холодильным агентом открывайте медленно.
■
Не открывайте запорные клапаны до тех пор,
пока не будут выполнены все работы по монтажу
труб и прокладке электропроводки, описанные
в разделе
останется открытым без включения питания, это
может привести к скоплению хладагента в ком-
прессоре, что способно вызвать ухудшение
качества изоляции.
■
Для подсоединения к сервисному порту всегда
используйте заправочный шланг.
■
Затянув крышку, проверьте, нет ли утечки хладагента.
Тип
8
10
12
14
16
18
20
Запорный клапан
в контуре жидкого
хладагента
Ø
9,5
(a)
(a) Модель RXYCQ14 позволяет с помощью прилагаемого к агрегату
вспомогательного патрубка установить по месту трубы
Ø
12,7.
Ø
12,7
(b)
(b) Модель RXYCQ20 позволяет с помощью прилагаемого к агрегату
вспомогательного патрубка установить по месту трубы
Ø
15,9.
Запорный клапан
в контуре газо-
образного
хладагента
Ø
15,9
Ø
19,1
Ø
25,4
(c)
(c) Модель RXYCQ12 позволяет с помощью прилагаемого к агрегату
вспомогательного патрубка установить по месту трубы
Ø
22,2.
Модель RXYCQ14~20 позволяет с помощью прилагаемого к агрегату
вспомогательного патрубка установить по месту трубы
Ø
28,6.
Обратите внимание, что указанный выше
диапазон крутящего момента применим только
для открытия запорных клапанов газопровода
Ø
19,1
и
Ø
25,4
.
Не прилагайте к запорному клапану излишних
усилий. Это может повредить корпус клапана,
поскольку он не относится к типу однопроходных.
Всегда пользуйтесь специальным инструментом.
Размер
запорного
клапана
Момент затяжки N•м
(закрыть – вращение по часовой стрелке)
Шток
Крышка
(клапана)
Сервисный
порт
Корпус
клапана
Шести-
гранный ключ
Ø
9,5
5,4~6,6
4 мм
13,5~16,5
11,5~13,9
Ø
12,7
8,1~9,9
18,0~22,0
Ø
15,9
13,5~16,5
6 мм
23,0~27,0
Ø
19,1
27,0~33,0
8 мм
22,5~27,5
Ø
25,4
1
2
3
4
5
1
Сервисный порт
2
Крышка
3
Шестигранное отверстие
4
Шток
5
Уплотнитель
