12.2.

Что нужно проверить перед первым запуском

Перед запуском после установки проверьте следующее:

1

Положение выключателей, требующих предварительной
настройки

Перед включением электропитания убедитесь в том, что
выключатели установлены правильно.

2

Линия электропитания и линия управления

Провода для линии электропитания и линии управления
выбраны с учетом рекомендаций, приведенных в этой
инструкции, а также согласно электрическим схемам и
национальным стандартам.

3

Размеры и изоляция трубопроводов

Проверьте, правильно ли выбраны размеры трубопроводов,
и правильно ли выполнена их изоляция.

4

Проверка на герметичность и вакуумирование

Убедитесь в том, что были выполнены проверка на
герметичность и вакуумирование.

5

Дозаправка хладагентом

Количество хладагента, которое необходимо добавить
в

агрегат, должно быть записано на табличке «Допол-

нительное количество хладагента», прикрепленной
к обратной стороне передней крышки.

6

Проверьте сопротивление изоляции цепи силового
электропитания.

Используя мегомметр на 500 В, проверьте, чтобы сопротив-
ление изоляции составляло не менее 2

М

Ω

 при при-

ложенном напряжении 500 В пост. тока между проводом и
землей. Никогда не используйте мегомметр для проверки
линии управления.

7

Дата монтажа и настройка

Запишите дату установки на этикетке, находящейся на
внутренней стороне передней панели внутреннего агрегата,
согласно EN60335-2-40, и запишите настройки системы,
сделанные на месте.

12.3.

Настройка на месте

В случае необходимости выполните настройку на месте
в соответствии со следующими инструкциями. Более подроб-
ную информацию смотрите в руководстве по техническому
обслуживанию.

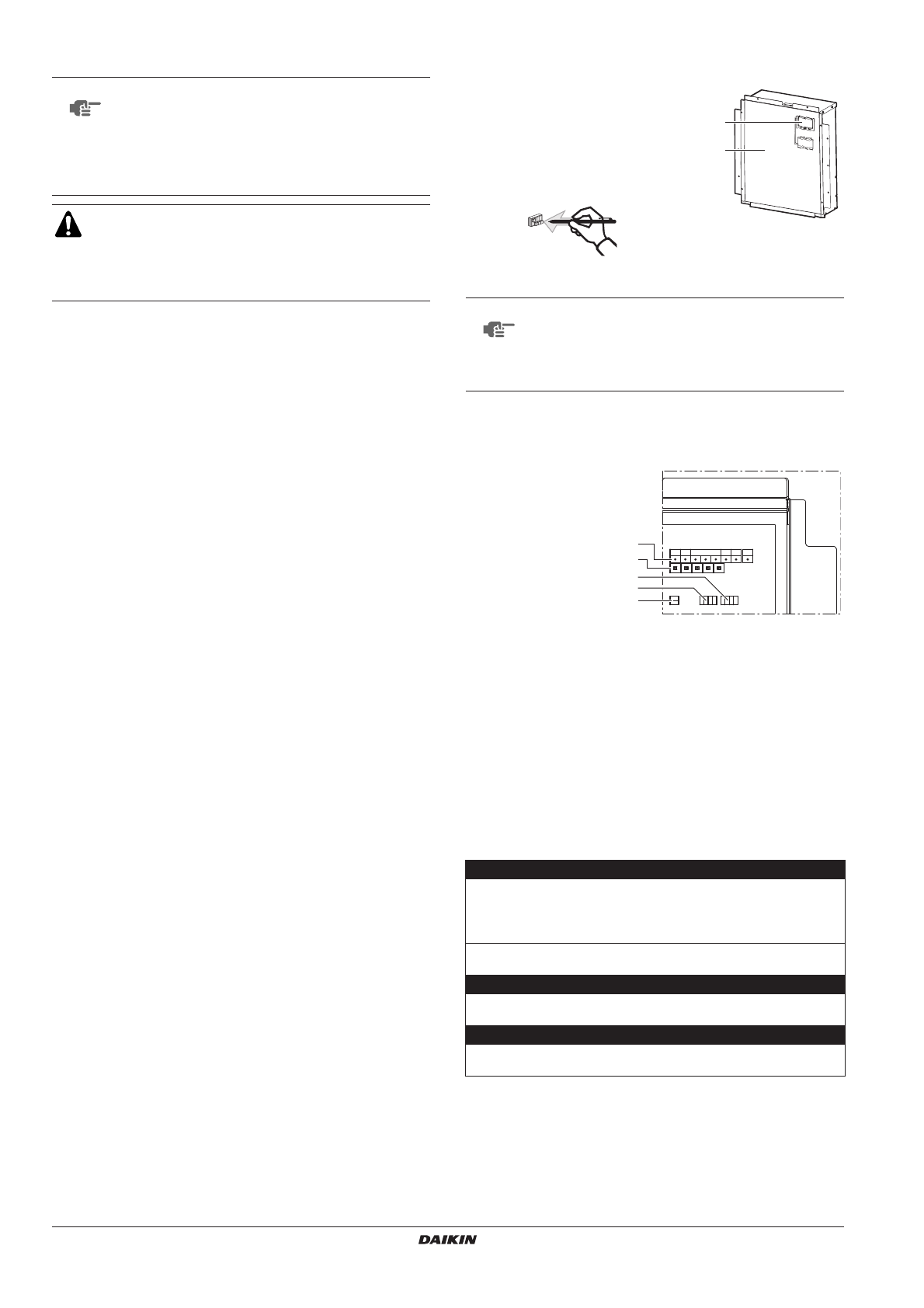

Открытие электрического щитка и обращение
с выключателями

При выполнении настройки на месте
снимайте смотровую крышку (1).

Переключайте выключатели изолиро-
ванной палочкой (например, шариковой
ручкой) во избежание прикосновения
к

деталям, находящимся под

напряжением.

По окончании работы не забывайте устанавливать смотровую
крышку (1) в крышку электрического щитка (2).

Расположение DIP-переключателей, светодиодов и
кнопок

Состояние светодиода

В настоящем руководстве состояние светодиодов обозначается
следующим образом:

Установка DIP-переключателей

(только в случае агрегата

с тепловым насосом)

ПРИМЕЧАНИЕ

Обратите внимание на то, что в течение первого
пускового периода потребляемая мощность может
быть выше указанной на паспортной табличке
агрегата. Это явление вызвано тем, что
компрессору необходимо поработать в течение
50 часов, прежде чем его работа станет ровной, а
энергопотребление Ц стабильным.

■

Убедитесь в том, что питание отключено.

■

Прочно закрепите шнур электропитания.

■

Подача электропитания при отсутствии фазы N
или ее неправильном подключении приведет
к поломке оборудования.

ПРИМЕЧАНИЕ

Следите за тем, чтобы во время работы все внеш-
ние панели, кроме панели на блоке электро-
деталей, были закрыты.

Надёжно закрывайте крышку блока электро-
деталей перед включением электропитания.

1

Светодиоды H1~8P

2

Кнопочные
выключатели
BS1~BS5

3

DIP-переключатель 1
(DS1: 1~4)

4

DIP-переключатель 2
(DS2: 1~4)

5

DIP-переключатель 3
(DS3: 1~2)

x

ВЫКЛ

w

ВКЛ

c

Мигает

Что устанавливается DIP-переключателем DS1

1

Переключатель «ОХЛАЖДЕНИЕ/НАГРЕВ» (см.

"8.7. Электрическое подключение: провода управления и
выбор режима «охлаждение»/«нагрев»" на странице 14

)

(

 = не установлено = заводская установка)

2~4

НЕ ИСПОЛЬЗУЕТСЯ
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.

Что устанавливается DIP-переключателем DS2

1~4

НЕ ИСПОЛЬЗУЕТСЯ
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.

Что устанавливается DIP-переключателем DS3

1+2

НЕ ИСПОЛЬЗУЕТСЯ
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.
