RXYCQ8~20A7Y1B
Система кондиционирования воздуха VRV Classic
4P327528-1 – 2012.08
Инструкция по монтажу
14

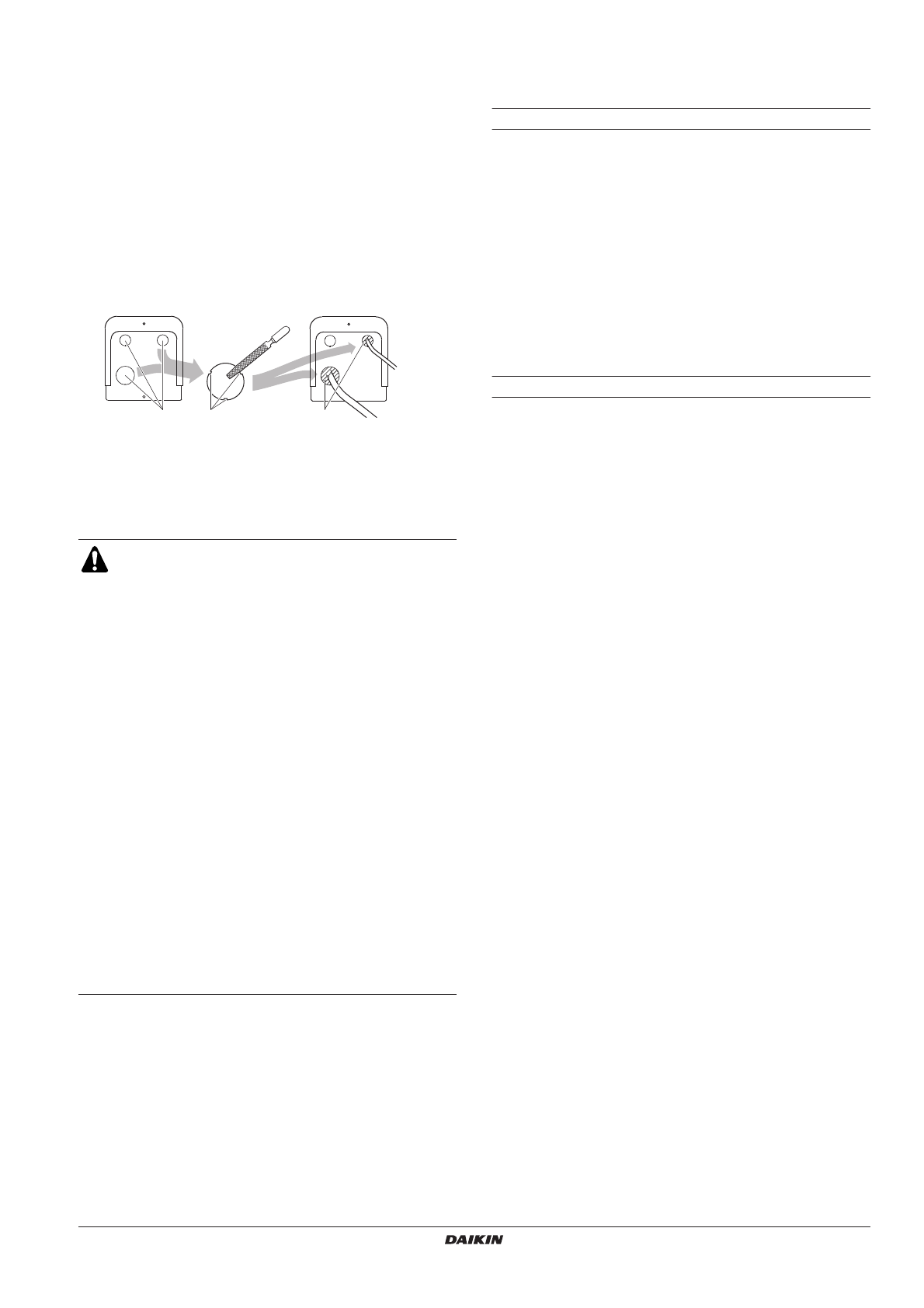

Меры предосторожности при освобождении выбивных
отверстий
■
Чтобы пробить выбивное отверстие, ударьте по нему
молотком.
■
После освобождения выбивных отверстий мы рекомендуем
покрасить их края и прилегающие участки восстанови-
тельной краской во избежание ржавления.
■
Пропуская электропроводку через выбивные отверстия,
удаляйте все заусенцы с краёв выбивных отверстий.
Оборачивайте электропроводку защитной лентой во
избежание повреждения проводов, прокладывайте
провода в таких местах через приобретаемые на
внутреннем рынке защитные кабелепроводы или
устанавливайте в выбивные отверстия приобретаемые на
внутреннем рынке патрубки или резиновые втулки для
проводов.
8.7.
Электрическое подключение: провода
управления и выбор режима
«охлаждение»/«нагрев»
Проводку для других систем следует подключать к клеммам
F1/F2 (наружный-наружный) платы того наружного агрегата,
к которому подключена соединительная проводка внутренних
агрегатов.
Крепление проводов управления
Внутри электрического щитка
1
Выбивное отверстие
2
Заусенец
3
При наличии вероятности проникновения в систему через
выбивные отверстия мелких животных заткните отверстия
упаковочным материалом (готовится на месте).
■
Силовую электропроводку уложите в защитную
трубку.
■
Проследите за тем, чтобы за пределами агрегата
низковольтная проводка (например, для дистан-
ционного управления, соединения агрегатов
между собой и т.п.) не пересекалась с высоко-
вольтной и находилась от нее на расстоянии не
менее 50 мм. Близость проводки эти двух типов
может стать причиной возникновения помех,
сбоев в работе и поломок.
■
Подключайте силовую электропроводку только
к соответствующим клеммам и фиксируйте ее
как описано в разделе
подключение: проводка электропитания" на
странице 16
.
■
Проводка, соединяющая агрегаты, должна
фиксироваться, как описано в разделе
Электрическое подключение: провода
управления и выбор режима
«охлаждение»/«нагрев»" на странице 14
■
Фиксируйте проводку с помощью вспомога-
тельных хомутов так, чтобы она не соприкаса-
лась с трубами и на клеммы не оказывалось
внешнее давление.
■
Убедитесь в том, что проводка и крышка блока
электродеталей не выступают за верхнюю
границу корпуса и плотно закройте крышку.
2
3
1
1
Переключатель «охлаждение»/«нагрев»
2
Плата наружного агрегата (A1P)
3
Соблюдайте полярность
4
Используйте провода в металлической оплетке
(экранированные) (2 провода) (неполярные)
5
Клеммная колодка (приобретается на внутреннем рынке)
6
Внутренний агрегат
7
Наружный агрегат
1
Шнур для дистанционного переключения режимов
«охлаждение»/«нагрев» (когда подключен дополнительный
дистанционный переключатель этих режимов) (ABC)
2
Прикрепите к указанным пластиковым скобам с
использованием приобретаемых на внутреннем рынке
крепежных материалов.
3
Проводка, соединяющая агрегаты (наружный - наружный)
(F1+F2 правый)
4
Проводка, соединяющая агрегаты (внутренний - наружный)
(F1+F2 левый)
5
Пластиковая скоба
