Инструкция по монтажу
17
RXYCQ8~20A7Y1B
Система кондиционирования воздуха VRV Classic
4P327528-1 – 2012.08
■
При наличии вероятности стекания конденсата с запорного
клапана во внутренний агрегат через щели между
изоляцией и трубами из-за того, что наружный агрегат
расположен выше внутреннего, стекание конденсата
следует предотвратить, загерметизировав соединения.
См.
10.
Проверка агрегата и условий
установки
Обязательно проверьте следующее:
Рекомендации по монтажу труб
1
Убедитесь в правильности размеров трубопроводов.
См.
"6.2. Выбор материала трубопровода" на странице 5
2
Убедитесь в том, что все работы по изоляции выполнены.
См.
"9. Изоляция трубопроводов" на странице 16
3
Убедитесь в отсутствии дефектов в трубопроводах
хладагента.
См.
"6. Трубопровод хладагента" на странице 5
Рекомендации по проведению электромонтажных работ
1
Убедитесь в отсутствии дефектов в проводах электро-
питания и незатянутых гаек.
См.
"8. Электропроводка" на странице 11
2
Убедитесь в отсутствии дефектов в проводах управления и
незатянутых гаек.
См.
"8. Электропроводка" на странице 11
3
Убедитесь в том, что сопротивление изоляции цепи
силового электропитания не ухудшилось.
Используя мегомметр на 500
В, проверьте, чтобы
сопротивление изоляции составляло не менее 2 М
Ω
при
поданном напряжении 500 В пост. тока между проводом и
землей. Не используйте мегомметр для проверки проводов
управления (между наружным и внутренним агрегатами,
наружным агрегатом и переключателем
«ОХЛАЖДЕНИЕ/НАГРЕВ» и т.п.).
11.
Заправка хладагента
Наружный агрегат заправлен хладагентом на заводе, однако
при определённой длине трубопровода агрегату может потребо-
ваться дозаправка.
Выполняйте дозаправку хладагента в порядке, описанном
в настоящем разделе.
11.1.
Важная информация об используемом
хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Марка хладагента:
R410A
Величина GWP
(1)
:
1975
(1)
GWP = (ПГП) потенциал глобального потепления

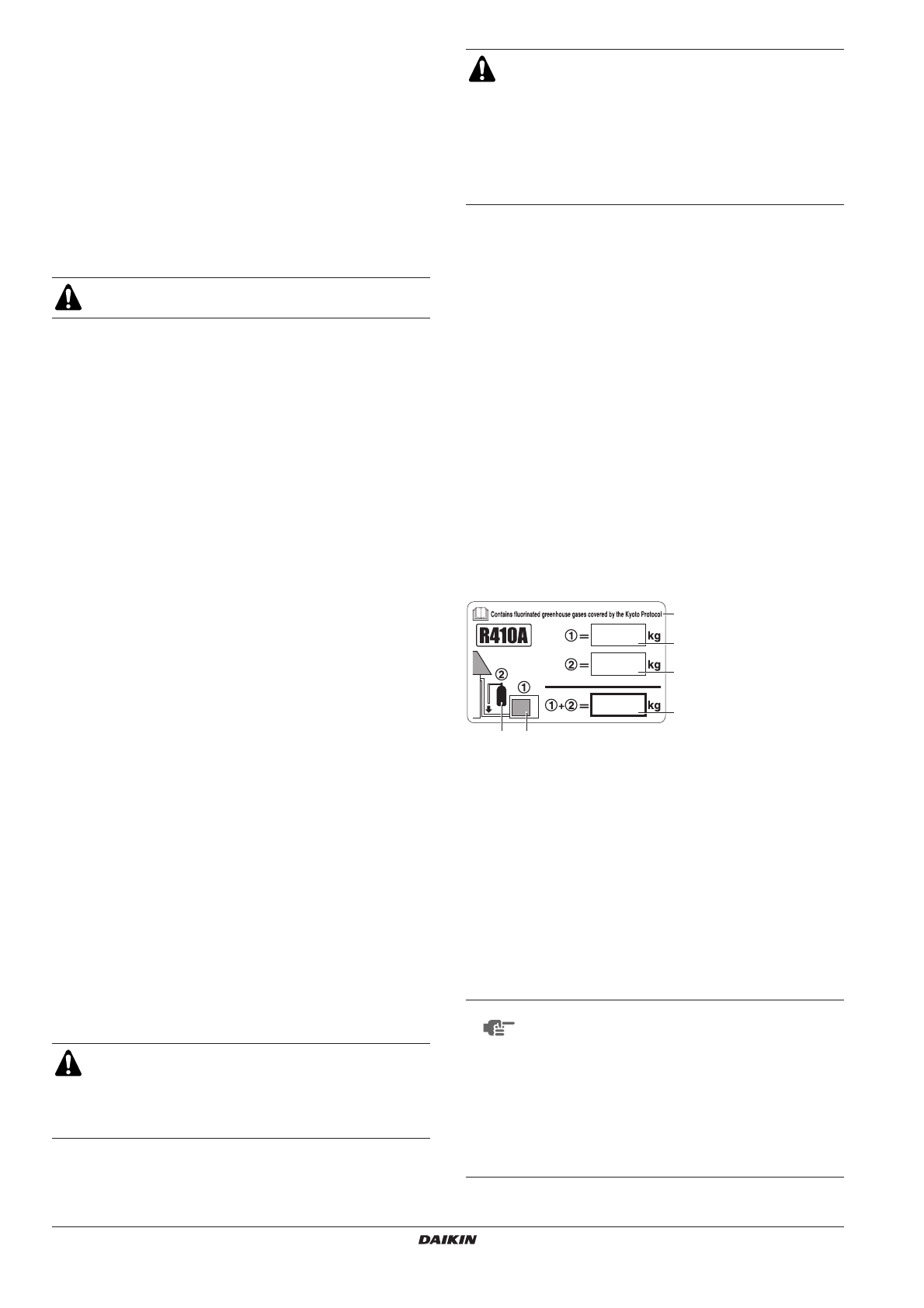

Впишите несмываемыми чернилами:
■
➀
количество хладагента, заправленного в изделие на
заводе;
■
➁
количество хладагента, заправленного дополнительно на
месте;
■
➀
+
➁
общее количество заправленного хладагента
в прилагаемую к изделию этикетку с информацией о фторированных
газах, способствующих созданию парникового эффекта.
Закрепите заполненную этикетку внутри изделия рядом с его
заправочным портом (напр., на внутренней поверхности
сервисной крышки).
(2)
В случае системы с несколькими наружными блоками
необходимо прикрепить только одну этикетку, в которой должно
быть указано общее количество хладагента, заправленного на
заводе во все наружные блоки, подсоединённые к системе
циркуляции хладагента.
1
Запорный клапан в контуре газообразного хладагента
2
Запорный клапан в контуре жидкого хладагента
3
Сервисный порт для дозаправки хладагента
4
Герметизация
5
Изоляция
6
Трубы, соединяющие внутренние и наружные агрегаты
Не забудьте заизолировать местные трубы —
прикосновение к ним может вызвать ожоги.
Хладагент не следует заправлять до тех пор, пока не
будет проведена вся электропроводка и не будут
смонтированы все тубы.
Заправку хладагента можно производить только после
проверки системы на утечку и ее вакуумирования.
Количество хладагента для заправки системы не должно
превышать 100 кг. Это значит, что если рассчитанное
количество хладагента для заправки системы составляет
95
кг и более, вы должны разделить систему с
несколькими наружными агрегатами на меньшие
независимые системы, для заправки каждой из которых
потребуется менее 95 кг хладагента.
Количество хладагента для заправки, предписанное
заводом, смотрите на паспортной табличке агрегата.
ПРИМЕЧАНИЕ
В ряде стран законодательно предусмотрен перевод
на соответствующий государственный язык
закрепленных на изделиях уведомлений о
нормативных актах ЕС в отношении фторированных
газов, способствующих созданию парникового
эффекта. Поэтому в комплектацию агрегата входит
дополнительная этикетка с многоязычной
информацией о фторированных газах,
способствующих созданию парникового эффекта.
На обороте этикетки имеются иллюстрированные
указания о том, как ее наклеить.
3
5
6
2
1
4
1
количество хладагента,
заправленного
в изделие на заводе:
см. паспортную
табличку блока
(2)
2
количество хладагента,
заправленного допол-
нительно на месте
3
общее количество
заправленного
хладагента
4
Содержит имеющие
парниковый эффект
фторированные газы,
на которые распростра-
няется действие
Киотского протокола
5
наружный блок
6
баллон с хладагентом
и коллектор для
заправки
