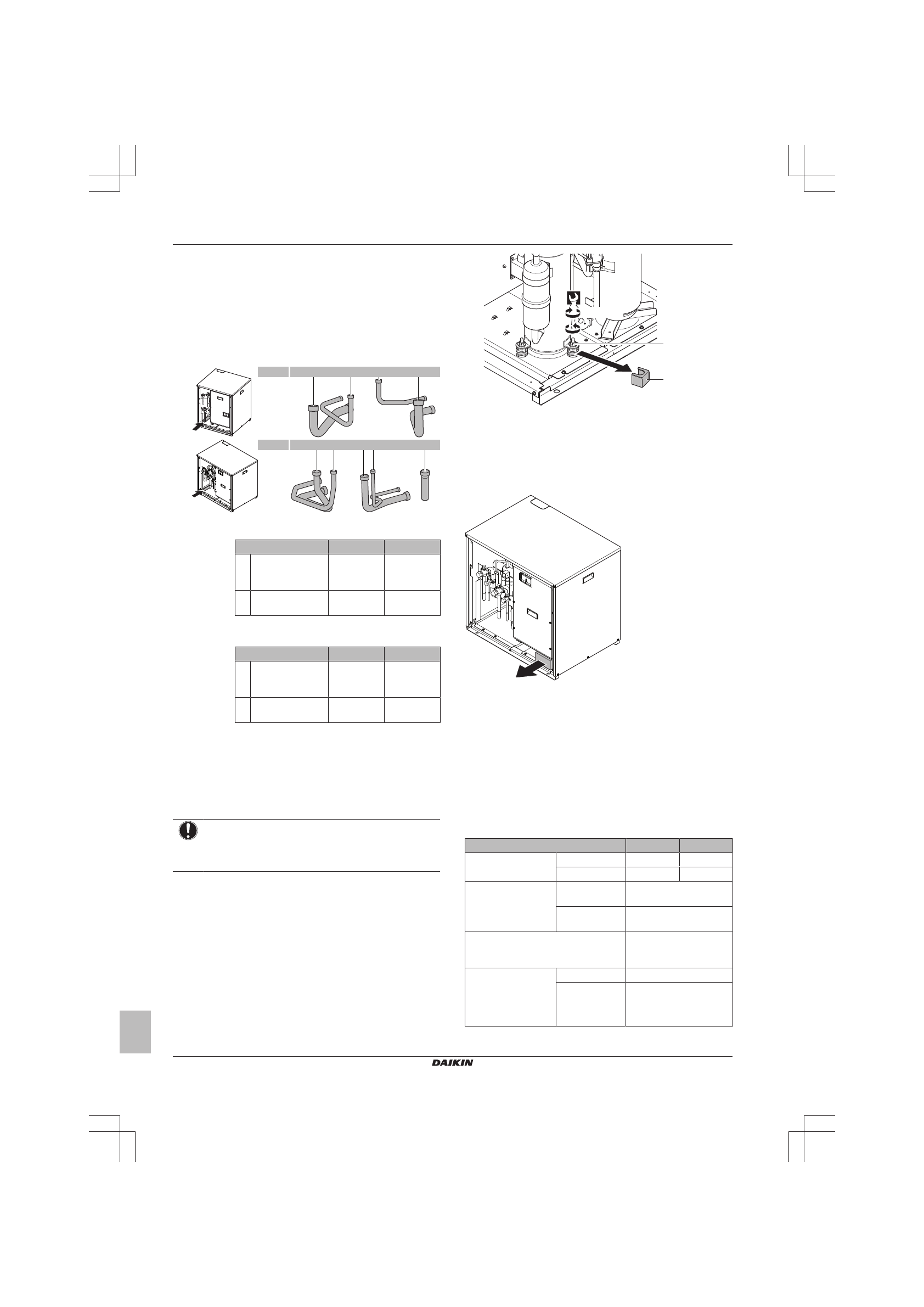

3
Информация
об
агрегатах
и
дополнительном
оборудовании
Руководство по монтажу и эксплуатации
6
RKXYQ5+8T7Y1B
Компрессор системы VRV IV для установки в помещениях
4P408443-1B – 2016.04
d
Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
e
Винт (нужен только для модели 5 HP с экранированной
проводкой управления) (см.
электропроводки к компрессору" на стр. 20
f
Кабельная стяжка
2
Снимите крышку для техобслуживания. См. параграф
«
"5.1.1 Как открыть компрессор" на стр. 11
».
3
Снимите принадлежности (часть 2).
1×
1×
1×
1×
1×
8 HP
a
e
b
d
c
1×
1×
1×
1×
d
c
b
a
5 HP
a+b
Принадлежности для прокладки трубопровода
контура 1 (к теплообменнику)
5 HP
8 HP
a
Контур
газообразного
хладагента
Ø19,1 мм
Ø22,2 мм
b
Контур жидкого
хладагента
Ø12,7 мм
Ø12,7 мм
c+d
Принадлежности для прокладки трубопровода
контура 2 (к внутренним блокам)
5 HP
8 HP
c
Контур
газообразного
хладагента
Ø15,9 мм
Ø19,1 мм
d
Контур жидкого
хладагента
Ø9,5 мм
Ø9,5 мм
e
Трубопровод подсоединяется к теплообменнику через
штуцер (Ø19,1→22,2 мм) (относится только к модели
8 HP)
2.1.2
Как снять транспортировочную
распорку
Только RKXYQ5.
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной
распоркой блок может сильно вибрировать и издавать
неестественный шум.
Транспортировочную
распорку,
установленную
на
ножку
компрессора
для
защиты
блока
во
время
перевозки,
необходимо снять. Эту операцию следует выполнить в
соответствии с иллюстрацией в изложенном ниже порядке.
1
Немного ослабьте крепежную гайку (a).
2
Удалите транспортировочную распорку (b), как показано на
рисунке ниже.
3
Затяните крепежную гайку (a).
·
3
1
(10.1 N·m)
2
a
b
2.1.3
Как снять упаковочный материал из
ПСВ
Только RKXYQ8.
Снимите упаковочный материал из ПСВ. Упаковочный материал
из ПСВ служит для защиты блока во время транспортировки.
3
Информация об агрегатах и
дополнительном
оборудовании
3.1
Компрессор и теплообменник
Компрессор и теплообменник, предназначенные для установки
в помещении, используются как тепловые насосы с воздухо-
воздушным теплообменом.
Характеристики
5 HP
8 HP
Максимальная
производительность
Обогрев
16,0 кВт
25,0 кВт
Охлаждение
14,0 кВт
22,4 кВт
Расчетная наружная
температура
Обогрев
–20~15,5°C по влажному
термометру
Охлаждение
–5~46°C по сухому
термометру
Расчетная температура по месту
установки компрессора и
теплообменника
5~35°C по сухому
термометру
Максимальная
относительная
влажность вокруг
компрессора и
теплообменника
Обогрев
50%
(a)
Охлаждение
80%
(a)
