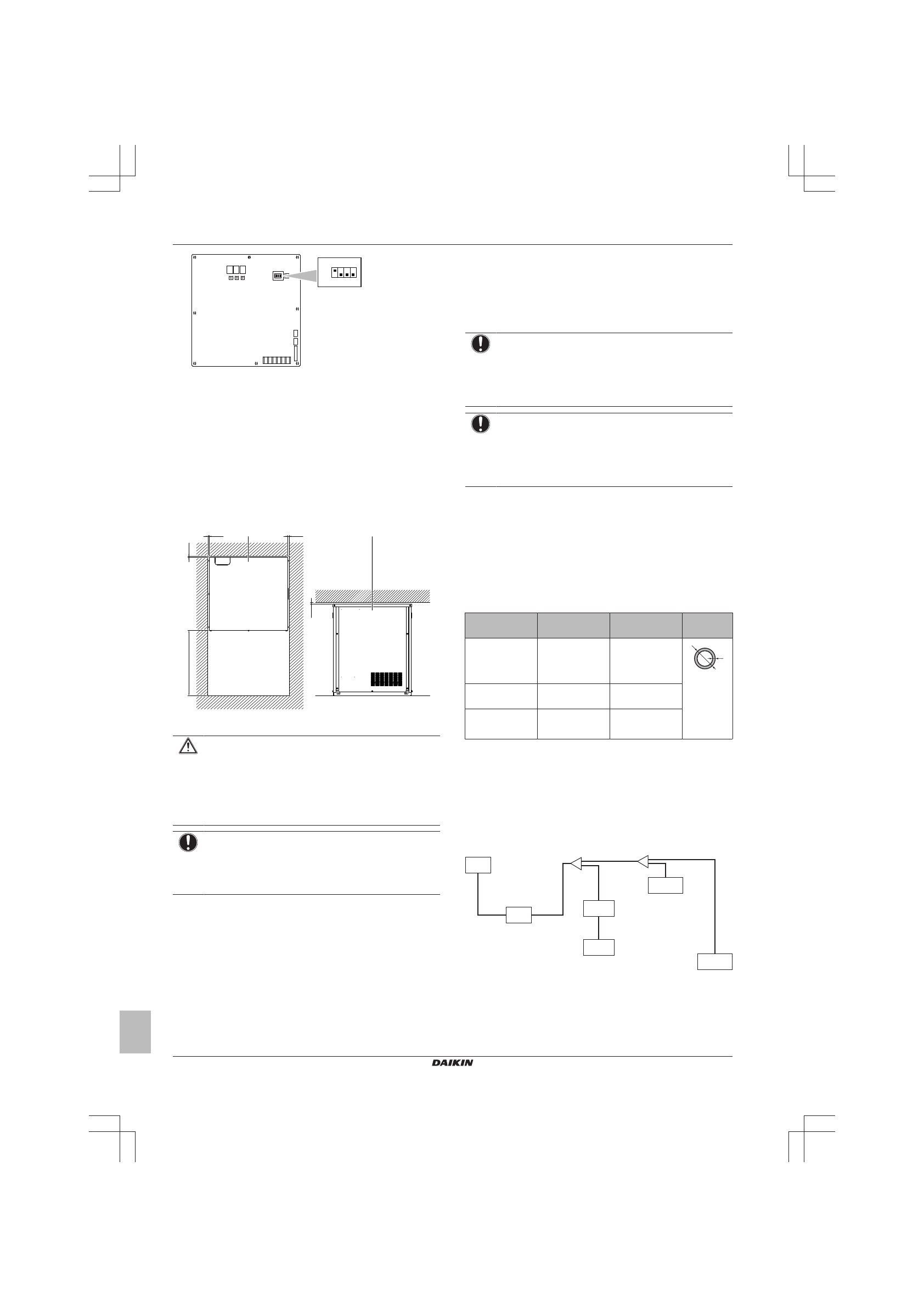

4 Подготовка
Руководство по монтажу и эксплуатации
8
RKXYQ5+8T7Y1B
Компрессор системы VRV IV для установки в помещениях
4P408443-1B – 2016.04
1 2 3 4
OFF
X66A
ON
DS1
A1P
8
Выполните пробный запуск. См. раздел «Пусконаладка».
4
Подготовка
4.1
Подготовка места установки
4.1.1
Требования к месту установки
компрессора
▪
Свободное
место
для
техобслуживания.
Обратите
внимание на следующие требования:
≥
10
a
≥
10
≥10
≥
500
≥
10
(mm)
b
a
Вид сверху
b
Вид спереди
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Все блоки (компрессор, теплообменник и внутренние
блоки)
подходят
для
установки
в
зданиях
коммерческого и промышленного назначения.
ПРИМЕЧАНИЕ
Данное изделие относится к классу А. В бытовых
условиях это изделие может создавать радиопомехи. В
случае их возникновения пользователю следует
принять адекватные меры.
4.2
Подготовка трубопровода
хладагента
4.2.1
Требования к трубопроводам
хладагента
ПРИМЕЧАНИЕ
При использовании хладагента R410A необходимо
содержать систему в чистоте и сухости. Необходимо
исключить
возможность
попадания
в
систему
посторонних веществ и примесей (в том числе
минеральных масел и влаги).
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30 мг/10 м.
4.2.2
Материал изготовления труб для
трубопроводов хладагента
▪
Материал
изготовления
труб:
Бесшовная
медь,
подвергнутая
фосфорнокислой
антиокислительной
обработке.
▪
Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4 мм (1/4")
9,5 мм (3/8")
12,7 мм (1/2")
Отожженная
медь (O)
≥0,80 мм
t
Ø
15,9 мм (5/8")
Отожженная
медь (O)
≥0,99 мм
19,1 мм (3/4")
22,2 мм (7/8")
Медь средней
твердости (1/2H)
≥0,80 мм
(a)
В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке блока)
могут потребоваться трубы с повышенной толщиной
стенок.
4.2.3
Как подобрать трубки по размеру
Чтобы определить размеры трубок, см. приведенные далее
таблицы и иллюстрацию (только как ориентир).
A
a
B
D
D
C
D
D
b
EKEXV
AHU
VRV DX
VRV DX
c
c
a
Теплообменник
b
Компрессор
c
Комплект для разветвления трубопроводов хладагента
VRV DX
Внутренний блок VRV DX
EKEXV
Комплект расширительного клапана
AHU
Кондиционер
A
Участок между теплообменником и компрессором
