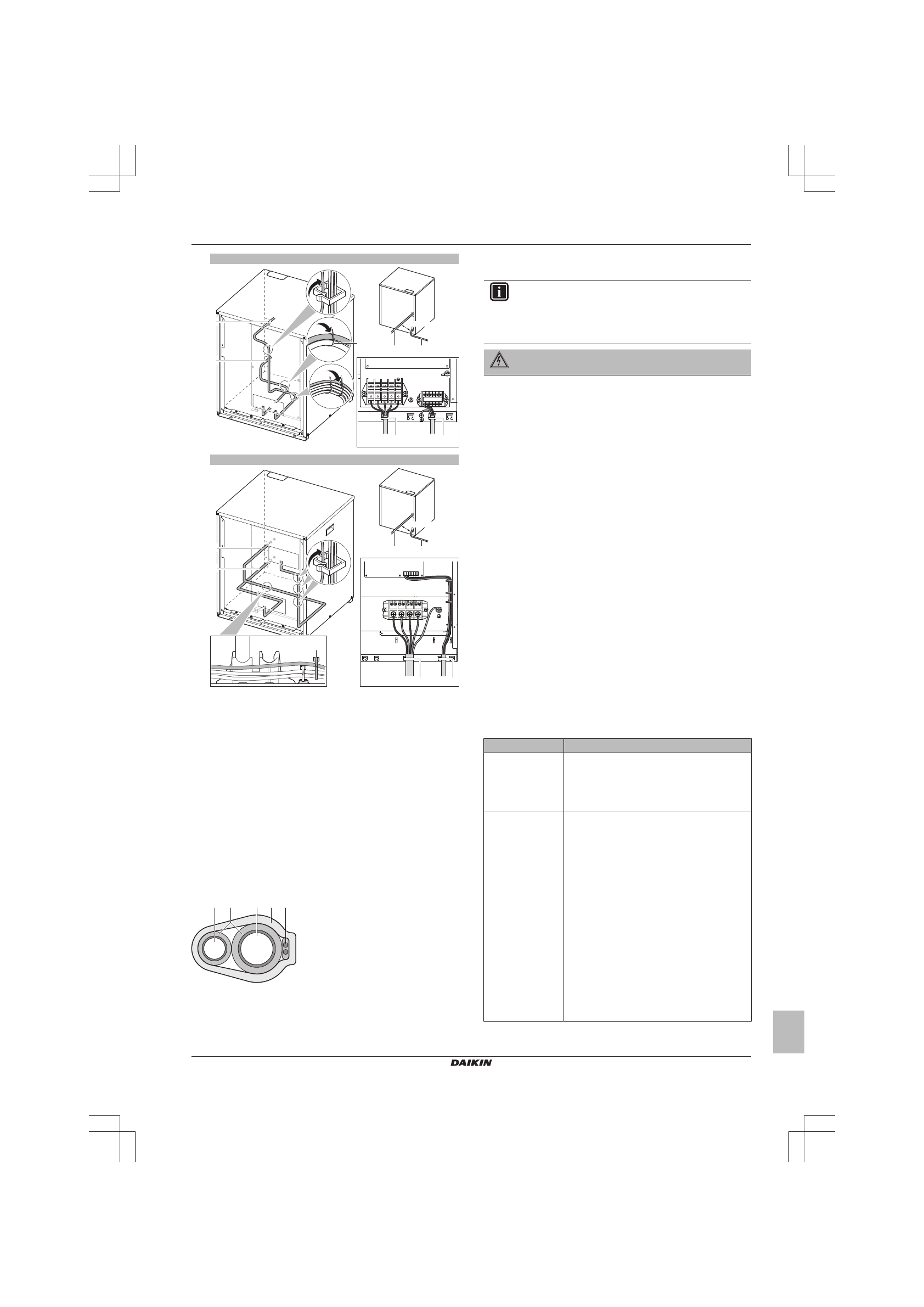

6 Конфигурирование
Руководство по монтажу и эксплуатации
21
RKXYQ5+8T7Y1B
Компрессор системы VRV IV для установки в помещениях
4P408443-1B – 2016.04
c
≥50 mm
a
b
b
X1M
L1
F1 F2
L2 L3 N
c
a
c
X2M
A1P
b
a
X1M X2M
5 HP
≥50 mm
a
b
b
a
X1M
X1M
A1P
X1M
b
a
c
c
8 HP
X1M (A1P)
c
a
Передаточная проводка
b
Электропитание
c
Кабельная стяжка
5
Установите крышки для техобслуживания на место.
6
Подсоедините к линии электропитания предохранитель
утечки тока на землю и плавкий предохранитель.
5.8
Завершение монтажа
компрессора
5.8.1
Отделочная обмотка электропроводки
управления
После монтажа проводов управления внутри блока обмотайте
их вокруг прокладываемых по месту установки трубопроводов
хладагента с помощью отделочной ленты, как показано на
приведенной ниже иллюстрации.
a
b
c
d
e
a
Трубопровод жидкого хладагента
b
Трубопровод газообразного хладагента
c
Изолятор
d
Электропроводка управления (F1/F2)
e
Отделочная лента
6
Конфигурирование
ИНФОРМАЦИЯ
Важно,
чтобы
монтажник
последовательно
и
полностью ознакомился с информацией, изложенной в
этом
разделе,
и
чтобы
система
была
сконфигурирована соответственно.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
6.1
Настройка по месту установки
6.1.1
Выполнение настройки по месту
установки
Чтобы настроить систему с тепловым насосом, необходимо
ввести значения ряда параметров в главную печатную плату
компрессора
(A1P).
Для
ввода
местных
настроек
предусмотрены следующие компоненты:
▪ Нажимные кнопки для ввода значений параметров в печатную
плату
▪ Дисплей для считывания сигналов, поступающих с печатной
платы
▪ DIP-переключатели (заводские настройки можно менять,
только
если
монтируется
переключатель
режимов
охлаждения-обогрева).
Любая местная настройка состоит из обозначений режима,
параметра и значения. Пример: [2‑8]=4.
Компьютерный конфигуратор
Кроме того, местные настройки можно задать через интерфейс
связи с персональным компьютером (для этого необходимо
дополнительное оборудование EKPCCAB). Монтажник может
заранее подготовить конфигурацию на компьютере, а затем
загрузить конфигурацию в систему на месте ее эксплуатации.
См. также:
"6.1.9 Подключение компьютерного конфигуратора к
Режимы 1 и 2
Режим
Описание
Режим 1
(контрольные
настройки)
Режим 1 можно использовать для
просмотра текущего состояния
компрессора. Также с его помощью можно
просматривать значения некоторых
местных настроек.
Режим 2
(местные
настройки)
Режим 2 служит для изменения местных
настроек системы. Также возможен
просмотр активных значений местных
настроек и внесение в них изменений.
Как правило, работу в обычном режиме
можно восстановить после смены местных
настроек без дополнительного
вмешательства.
Некоторые местные настройки служат для
выполнения специальных операций
(например, однократного запуска, удаления
хладагента или проведения
вакуумирования, добавления хладагента
вручную и т.п.). В таких случаях требуется
прерывать специальную операцию, прежде
чем перезапускать систему в обычном
рабочем режиме. Это указывается в
приведенных ниже пояснениях.
