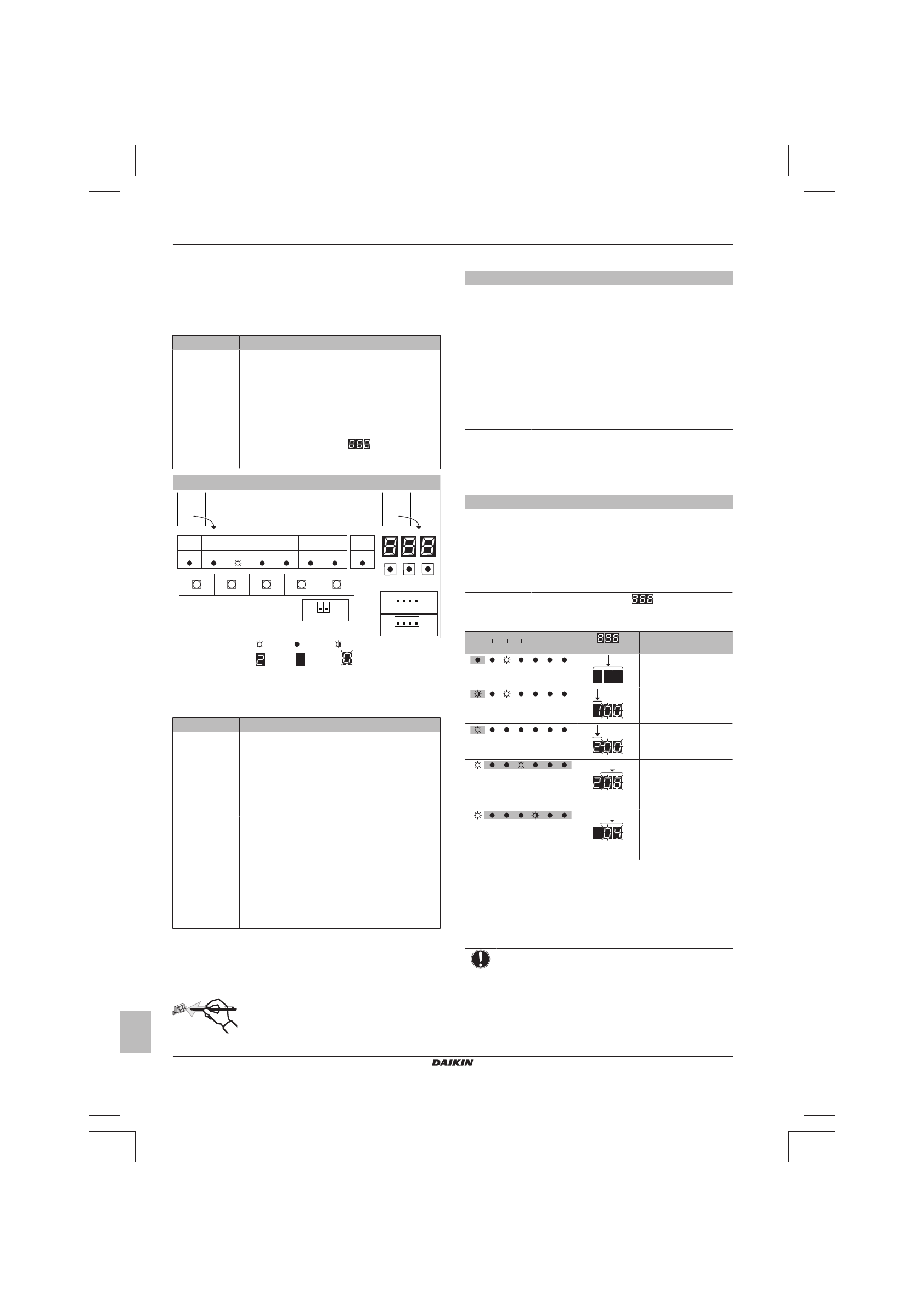

6 Конфигурирование
Руководство по монтажу и эксплуатации
22
RKXYQ5+8T7Y1B
Компрессор системы VRV IV для установки в помещениях
4P408443-1B – 2016.04
6.1.2
Доступ к элементам местных настроек
"5.1.1 Как открыть компрессор" на стр. 11
6.1.3
Элементы местных настроек
Способ ввода местных настроек зависит от модели.
Модель
Элементы местных настроек
5 HP
▪ Нажимные кнопки (BS1~BS5)
▪ Дисплей с 7 светодиодами (H1P~H7P)
▪ H8P:
Светодиодный
индикатор
инициализации
▪ DIP-переключатели (DS1)
8 HP
▪ Нажимные кнопки (BS1~BS3)
▪ 7-сегментный дисплей (
)
▪ DIP-переключатели (DS1 и DS2)
5 HP
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P
H2P
H3P
H4P
H5P
H6P
H7P
H8P
1 2
OFF
ON
DS1
1 2 3 4
OFF
ON
DS1
1 2 3 4
OFF
ON
DS2
MULTI
DEMAND
L.N.O.P.
SLAVE
MASTER
IND
TEST/
HWL
MODE
8 HP
A1P
BS1 BS2 BS3
A1P
ВКЛ (
) ВЫКЛ ( ) Мигает (
)
ВКЛ (
) ВЫКЛ (
) Мигает (
)
DIP-переключатели
Заводские настройки можно менять, только если монтируется
переключатель режимов охлаждения-обогрева.
Модель
DIP-переключатель
5 HP
▪ DS1‑1: Выбирать режим «ОХЛАЖДЕНИЕ/
ОБОГРЕВ» (см. инструкции к селекторному
переключателю
между
охлаждением
и
обогревом). OFF = не установлено =
заводская настройка
▪ DS1‑2: НЕ ИСПОЛЬЗУЕТСЯ. НЕ МЕНЯЙТЕ
ЭТУ ЗАВОДСКУЮ НАСТРОЙКУ.
8 HP
▪ DS1‑1:
Селекторный
переключатель
режимов
охлаждения-обогрева
(см.
параграф
компрессора и теплообменника" на стр. 7
).
OFF = не установлено = заводская настройка
▪ DS1‑2~4:
НЕ
ИСПОЛЬЗУЕТСЯ.
НЕ
МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ НАСТРОЙКУ.
▪ DS2‑1~4:
НЕ
ИСПОЛЬЗУЕТСЯ.
НЕ
МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ НАСТРОЙКУ.
Нажимные кнопки
Нажимные кнопки служат для ввода местных настроек. Во
избежание контакта с деталями под напряжением нажимайте на
кнопки
продолговатым
электроизолированным
предметом
(например, шариковой ручкой с убранным стержнем).
Разные модели снабжены разными нажимными кнопками.
Модель
Нажимные кнопки
5 HP
▪ BS1: MODE: смена заданного режима
▪ BS2: SET: ввод местных настроек
▪ BS3: RETURN: ввод местных настроек
▪ BS4: TEST: тестирование
▪ BS5: RESET: сброс адреса при изменении
электропроводки
или
при
установке
дополнительного внутреннего блока
8 HP
▪ BS1: MODE: смена заданного режима
▪ BS2: SET: ввод местных настроек
▪ BS3: RETURN: ввод местных настроек
Дисплей с 7 светодиодами
На дисплее отображаются введенные местные настройки по
алгоритму [режим-параметр]=значение.
Разные модели снабжены разными дисплеями.
Модель
5 HP
Дисплей с 7 светодиодами:
▪ H1P: Обозначение режима
▪ H2P~H7P: Двоичный код, обозначающий
параметры и их значения
(H8P: в местных настройках НЕ используется,
но применяется при инициализации)
8 HP
7-сегментный дисплей (
)
Пример:
H1P H2P H3P H4P H5P H6P H7P
-
+
+
+
+
+
[
H1P
32 16
8
4
2
1]
Описание
(H1P ВЫКЛ)
Ситуация по
умолчанию
(H1P мигает)
Режим 1
(H1P ВКЛ)
Режим 2
+
+
+
+
+
0
0
8
0
0
0
(H2P~H7P = 8 в двоичном
коде)
Параметр 8
(в режиме 2)
+
+
+
+
+
0
0
0
4
0
0
(H2P~H7P = 4 в двоичном
коде)
Значение 4
(в режиме 2)
6.1.4
Доступ к режиму 1 или 2
После
включения
оборудования
дисплей
переходит
в
положение, заданное по умолчанию. В этом положении
доступны режимы 1 и 2.
Инициализация: по умолчанию
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
Включите электропитание компрессора, теплообменника и всех
внутренних
блоков.
Когда
связь
между
компрессором,
теплообменником и внутренними блоками установится в
