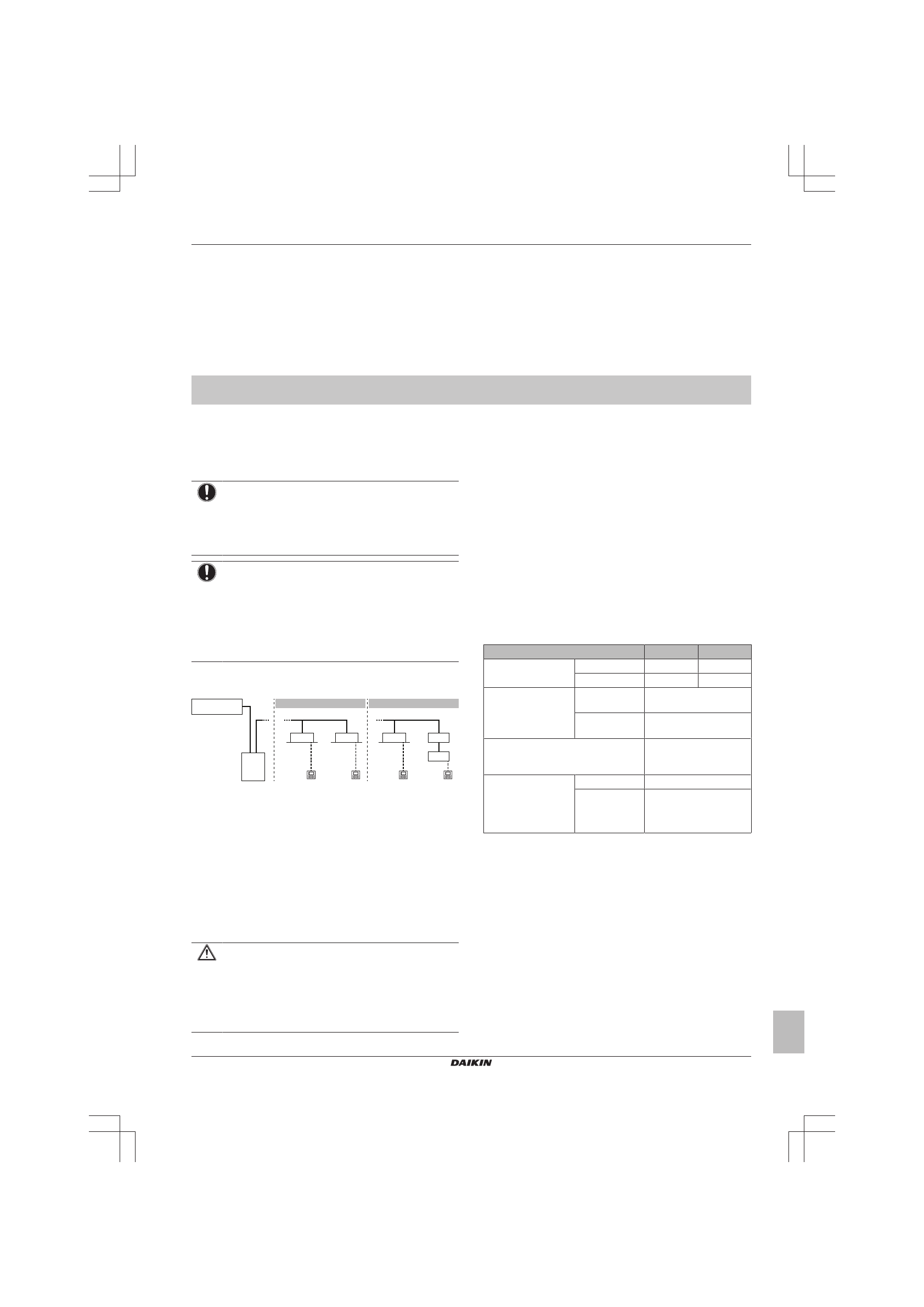

10 О системе
Руководство по монтажу и эксплуатации
39
RKXYQ5+8T7Y1B
Компрессор системы VRV IV для установки в помещениях
4P408443-1B – 2016.04
V2R
Диодный модуль (A3P)
X37A
Разъем (питание дополнительной платы) (опция)
X66A
Разъем (переключателя режимов охлаждения-
обогрева) (опция)
X1M
Клеммная колодка (питание)
X*A
Разъем для подключения к печатной плате
X*M
Крепежная пластина печатной платы (A*P)
X*Y
Разъем
Y2E
Электронный регулирующий вентиль
Y1S
Электромагнитный клапан (четырехходовой)
Z*C
Фильтр подавления помех (с ферритовым
сердечником)
Z*F
Фильтр подавления помех
Пользователю
10
О системе
Система VRV IV на основе теплового насоса для установки в
помещениях применяется для обогрева и охлаждения.
ПРИМЕЧАНИЕ
Не пользуйтесь системой в целях, отличных от ее
прямого назначения. Во избежание снижения качества
работы блока не используйте его для охлаждения
высокоточных измерительных приборов, продуктов
питания, растений, животных и предметов искусства.
ПРИМЕЧАНИЕ
Для изменения или расширения системы в будущем:
Полная информация о допустимых сочетаниях (для
будущего
расширения
системы)
приведена
в
инженерно-технических данных. С этой информацией
следует
ознакомиться.
За
информацией
и
профессиональными рекомендациями обращайтесь к
монтажнику.
10.1
Компоновка системы
d
d
c
c
a
b
VRV DX
VRV DX
VRV DX
EKEXV
AHU
d
d
1
2
1
Относится к внутренним блокам VRV DX
2
Относится к внутренним блокам VRV DX в сочетании с
кондиционером
a
Теплообменник
b
Компрессор
c
Трубопровод хладагента
d
Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
VRV DX
Внутренний блок системы VRV с непосредственным
расширением (DX)
EKEXV
Комплект расширительного клапана
AHU
Кондиционер
11
Интерфейс пользователя
ПРЕДОСТЕРЕЖЕНИЕ
Не прикасайтесь к деталям внутри пульта управления.
Не снимайте лицевую панель. Прикосновение к
некоторым находящимся внутри частям очень опасно и
чревато
серьезным
ущербом
здоровью.
Для
проведения проверки и регулировки внутренних частей
обращайтесь к своему дилеру.
В данном руководстве по эксплуатации изложены общие
сведения об основных функциях системы. Эти сведения не
являются исчерпывающими.
Подробную
информацию
о
порядке
использования
определенных функций можно найти в соответствующих
руководствах по монтажу и эксплуатации внутреннего блока.
См. руководство по эксплуатации установленного интерфейса
пользователя.
12
Операция
12.1
Рабочий диапазон
Для надежной и эффективной работы системы температура и
влажность воздуха должны находиться в указанных ниже
пределах.
Характеристики
5 HP
8 HP
Максимальная
производительность
Обогрев
16,0 кВт
25,0 кВт
Охлаждение
14,0 кВт
22,4 кВт
Расчетная наружная
температура
Обогрев
–20~15,5°C по влажному
термометру
Охлаждение
–5~46°C по сухому
термометру
Расчетная температура по месту
установки компрессора и
теплообменника
5~35°C по сухому
термометру
Максимальная
относительная
влажность вокруг
компрессора и
теплообменника
Обогрев
50%
(a)
Охлаждение
80%
(a)
(a)
Во избежание конденсации и протечек воды из
внутреннего блока. Если температура или влажность
выйдут за указанные пределы, возможно срабатывание
защитных устройств и выключение кондиционера.
Конфигурации с блоками AHU имеют другие рабочие
диапазоны. Они указаны в руководстве по монтажу и
эксплуатации
соответствующих
блоков.
Самую
свежую
информацию можно найти в инженерно-технических данных.
12.2
Работа системы
12.2.1
О работе системы
▪ Порядок эксплуатации системы зависит от сочетания
компрессора, теплообменника и интерфейса пользователя.
▪ Во избежание поломок блока подайте электропитание за
6 часов до включения.
