5 Монтаж
Руководство по монтажу и эксплуатации
14
RKXYQ5+8T7Y1B
Компрессор системы VRV IV для установки в помещениях
4P408443-1B – 2016.04
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не удаляйте пережатые участки
трубок посредством пайки.
Газообразный хладагент и масло, оставшееся внутри
запорного клапана, могут разорвать пережатые трубки.
6
Если откачка была произведена не полностью, то прежде
чем
продолжать
подсоединять
трубопроводы,
прокладываемые по месту установки, дождитесь, пока
вытечет все масло.
5.3.3
Подсоединение трубопровода
хладагента к компрессору
ПРИМЕЧАНИЕ
▪ При проведении работ по прокладке трубопроводов
не
забудьте
воспользоваться
входящими
в
комплект поставки вспомогательными патрубками.
▪ Проследите за тем, чтобы трубки, смонтированные
на месте, не соприкасались с другими трубками,
поддоном и боковой панелью.
1
Снимите крышку для техобслуживания. См.
открыть компрессор" на стр. 11
2

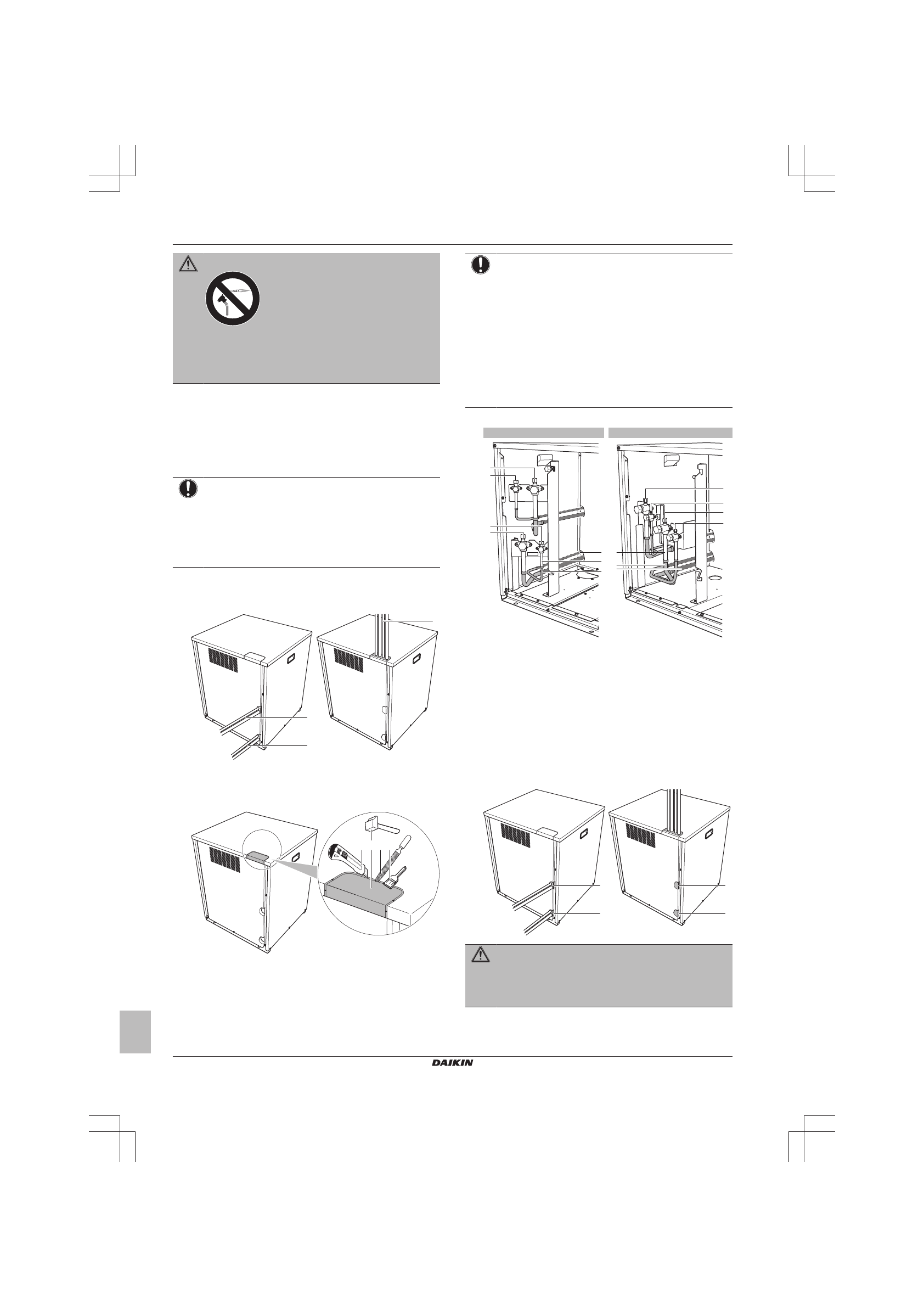

Наметьте схему прокладки трубопровода (a или b).
b
a
a
a
Подсоединение сзади
b
Подсоединение сверху
3
Если
выбрана
схема
прокладки
трубопровода,
направленная вверх:
a b c d
a
Срежьте изоляцию (под выбивным отверстием).
b
Выбейте выбивное отверстие ударом.
c
Удалите заусенцы.
d
Покрасьте края отверстия и прилегающие к ним
участки восстановительной краской во избежание
образования ржавчины.
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края
отверстий
и
прилегающие
участки
восстановительной
краской
во
избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
4
Подсоедините трубопровод (пайкой) в следующем порядке:
8 HP
5 HP
c
d
d
c
b
a
b
a
3 1
2
3
2
1
a
Трубопровод жидкого хладагента (контур 1: к
теплообменнику)
b
Трубопровод газообразного хладагента (контур 1: к
теплообменнику)
c
Трубопровод жидкого хладагента (контур 2: к
внутренним блокам)
d
Трубопровод газообразного хладагента (контур 2: к
внутренним блокам)
1
Пережатые трубки
2
Принадлежности для прокладки трубопроводов
3
Обвязка трубопроводов по месту установки
5
Установите крышку для техобслуживания на место.
6
Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему насекомых.
a
a
a
a
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
