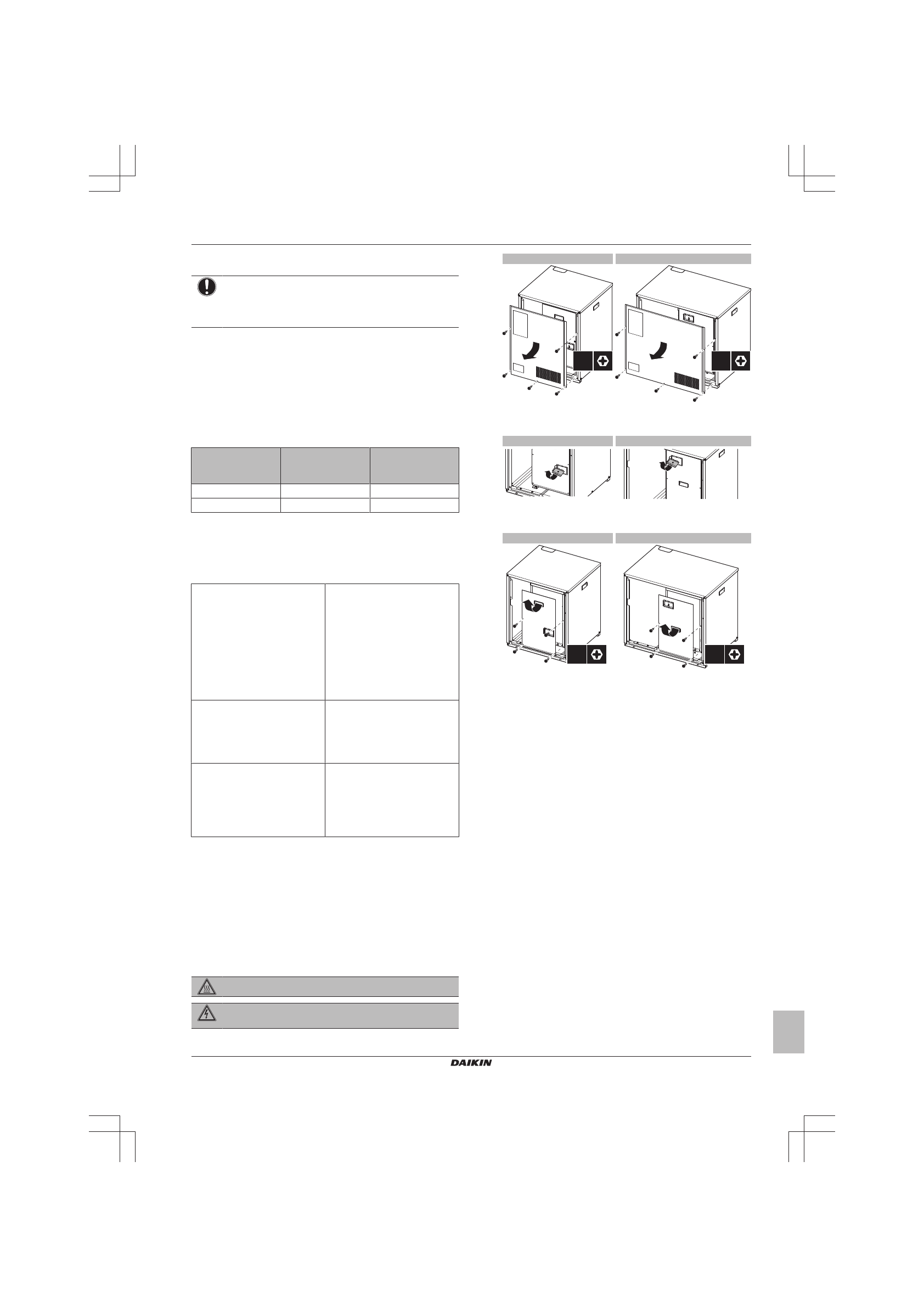

5 Монтаж
Руководство по монтажу и эксплуатации
11
RKXYQ5+8T7Y1B
Компрессор системы VRV IV для установки в помещениях
4P408443-1B – 2016.04
4.3.2
Требования к защитным устройствам
ПРИМЕЧАНИЕ
Если используются размыкатели цепи электропитания,
они должны быть высокоскоростными и рассчитанными
на остаточный рабочий ток 300 мА.
Электропитание: Компрессор
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
Модель
Минимальный ток
в цепи
Рекомендованные
плавкие
предохранители
RKXYQ5
13,5 А
16 А
RKXYQ8
17,4 A
20 A
▪ Фаза и частота: 3N~ 50 Гц
▪ Напряжение: 380–415 В
Передаточная проводка
Сечение линии управления:
Передаточная проводка
Изолированный + экранирован
ный кабель (двужильный)
Виниловые шнуры
0,75~1,25 мм²
(применение экранированной
проводки управления является
обязательным для модели
5 HP и факультативным для
модели 8 HP)
Максимальная длина
электропроводки
(= расстояние между
компрессором и самым
дальним внутренним блоком)
300 м
Общая длина электропроводки
(= расстояние между
компрессором и всеми
внутренними блоками, а также
между компрессором и
теплообменником)
600 м
Если общая длина электропроводки управления
превысит эти пределы, возможны ошибки передачи
данных.
5
Монтаж
5.1
Открытие агрегата
5.1.1
Как открыть компрессор
ОПАСНО! РИСК ОЖОГОВ
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
1
Снимите с компрессора крышку для техобслуживания.
5×
5×
5 HP
8 HP
2
Если
нужно
задать
местные
настройки
,
снимите
смотровую крышку.
5 HP
8 HP
3
Если нужно подключить
электропитание
, снимите крышку
распределительной коробки.
4×
4×
5 HP
8 HP
5.2
Монтаж компрессора
5.2.1
Указания по установке компрессора
Проверьте прочность и горизонтальность площадки для
установки, так чтобы блок после установки не вызывал
вибраций или шума при работе. Если есть вероятность
передачи вибрации на здание, используйте вибростойкую
резину (приобретается по месту установки).
Компрессор можно установить прямо на пол или на опорную
конструкцию.
▪
Установка на пол.
Закреплять блок анкерными болтами НЕ
обязательно.
