5 Монтаж
Руководство по монтажу и эксплуатации
12
RKXYQ5+8T7Y1B
Компрессор системы VRV IV для установки в помещениях
4P408443-1B – 2016.04
▪

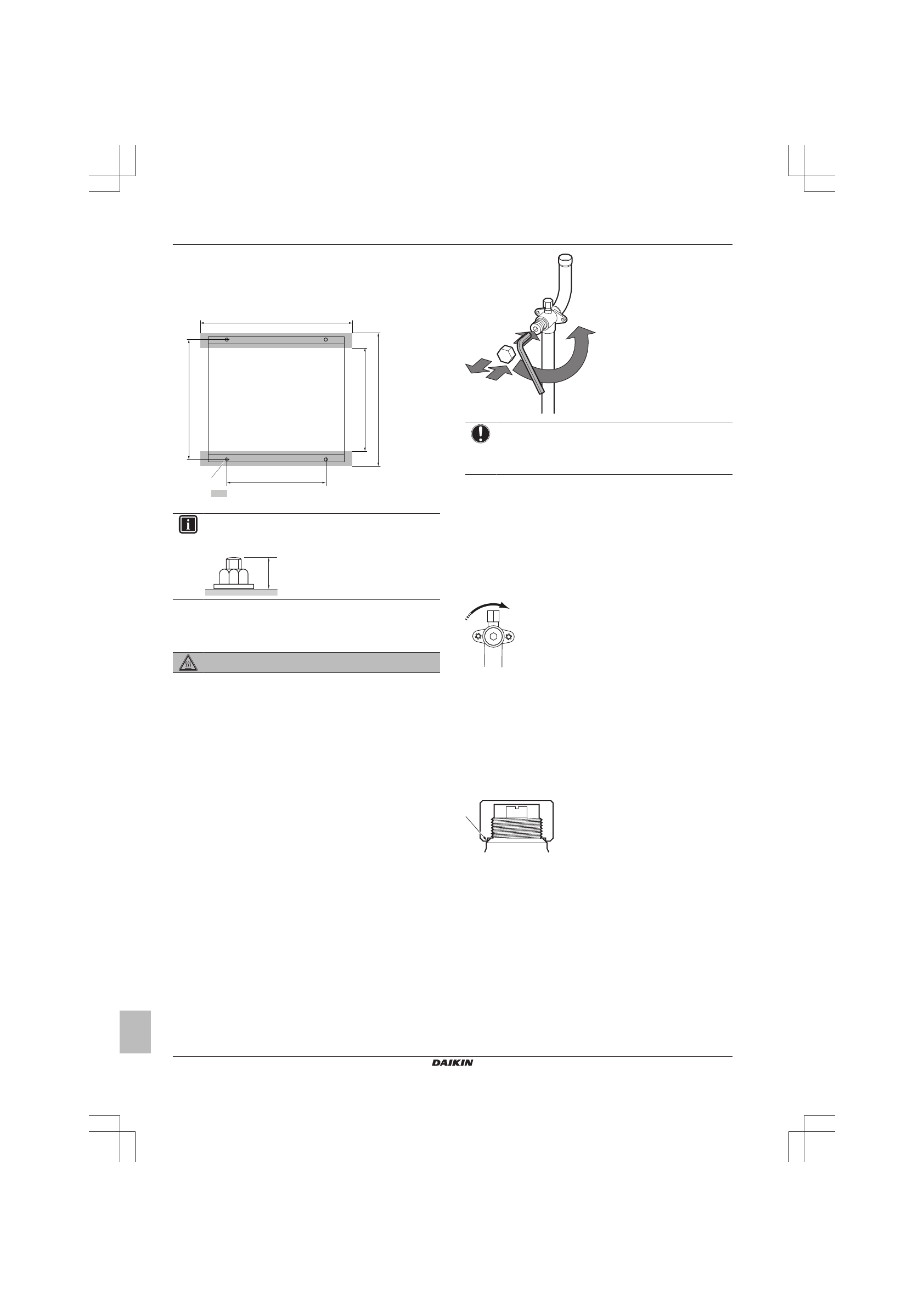

Установка на опору.
Блок надежно крепится к опоре
анкерными болтами с гайками и шайбами (приобретаются по
месту установки). Площадь опоры (бетонной или в виде рамы
из стальных балок) должна превышать область, помеченную
серым.
a
≤
480
516
≥666
426 (5 HP)
600 (8 HP)
≥640 (5 HP)
≥800 (8 HP)
(mm)
Минимально допустимая опора
a
Точка крепления (4×)
ИНФОРМАЦИЯ
Рекомендованная высота верхней выступающей части
болтов составляет 20 мм.
20 mm
5.3
Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
5.3.1
Применение запорного клапана с
сервисным отверстием
Обращение с запорным клапаном
▪ Следите за тем, чтобы во время работы системы все
запорные клапаны были открыты.
▪ Запорный клапан поставляется с завода в перекрытом
состоянии.
Как открывается запорный клапан
1
Снимите крышку запорного клапана.
2
Вставив в клапан шестигранный ключ, вращайте его против
часовой стрелки.
3
Когда дальнейшее вращение запорного клапана станет
невозможно, прекратите вращение.
Результат:
Клапан открыт.
Чтобы полностью открыть запорный клапан диаметром 19,1 мм,
вращайте шестигранный ключ, применяя крутящий момент от 27
до 33 Н•м.
Неверный крутящий момент может привести к утечке
хладагента или к поломке головки запорного клапана.
1
2
3
4
ПРИМЕЧАНИЕ
Обратите внимание на то, что крутящий момент в
указанном диапазоне применяется только тогда, когда
нужно открыть запорные клапаны диаметром 19,1 мм.
Как перекрывается запорный клапан
1
Снимите крышку запорного клапана.
2
Вставив в клапан шестигранный ключ, вращайте его по
часовой стрелке.
3
Когда дальнейшее вращение запорного клапана станет
невозможно, прекратите вращение.
Результат:
Клапан перекрыт.
Направление перекрытия:
Обращение с крышкой запорного клапана
▪ В месте, указанном стрелкой, крышка запорного клапана
обеспечивает герметичное соединение. Следите за тем,
чтобы её не повредить.
▪ Не забудьте плотно затянуть крышку запорного клапана после
окончания работы с клапаном. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки запорного клапана убедитесь в
отсутствии утечки хладагента.
Обращение с сервисным отверстием
▪ Всегда пользуйтесь заправочным шлангом, оснащенным
стержнем нажатия на клапан, поскольку сервисное отверстие
относится к ниппельному типу.
▪ Не забудьте плотно затянуть крышку сервисного отверстия
после окончания работы с ним. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки сервисного отверстия убедитесь в
отсутствии утечки хладагента.
