9 Технические данные
Руководство по монтажу и эксплуатации
37
RKXYQ5+8T7Y1B
Компрессор системы VRV IV для установки в помещениях
4P408443-1B – 2016.04

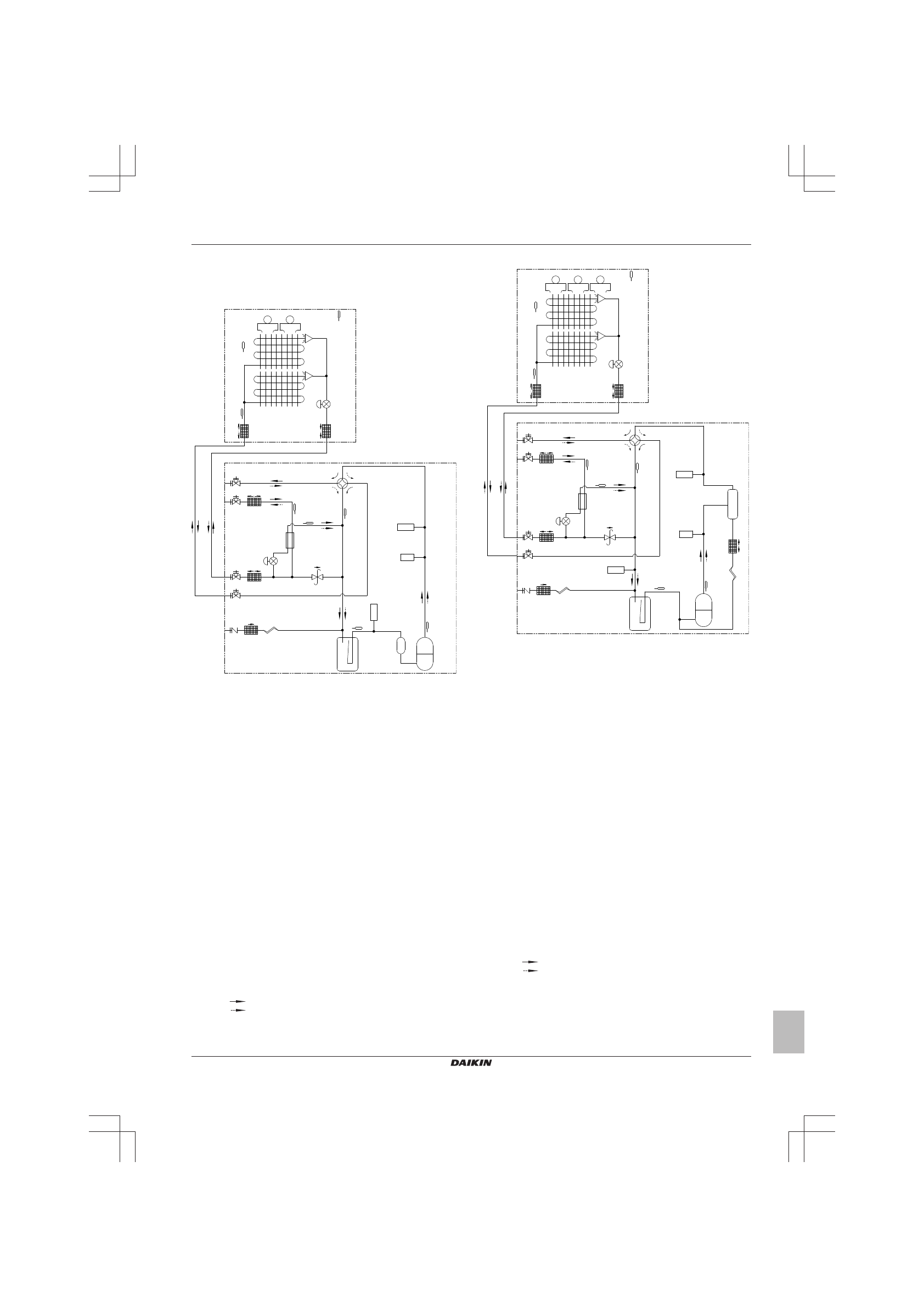

9.1
Схема трубопроводов:
Компрессор и теплообменник
5 HP
R2T
R3T
R1T
M1F
M2F
Y1E
Y3E
R2T
M1C
R3T
R7T
R4T
Y1S
S1NPL
S1PH
S1NPH
R5T
f
f
l
c
b
f
g
a
d
f
h
f
i
j
k
e
B
A
3D098825-1A
A
Теплообменник
B
Компрессор
a
Запорный клапан (трубопровод газообразного
хладагента) (контур 2: к внутренним блокам)
b
Запорный клапан (трубопровод жидкого хладагента)
(контур 2: к внутренним блокам)
c
Запорный клапан (трубопровод жидкого хладагента)
(контур 1: к теплообменнику)
d
Запорный клапан (трубопровод газообразного
хладагента) (контур 1: к теплообменнику)
e
Отверстие для техобслуживания (заправка
хладагентом)
f
Фильтр
g
Теплообменник дополнительного охлаждения
h
Вентиль регулировки давления
i
Капиллярная трубка
j
Накопитель
k
Накопитель компрессора
л
Теплообменник
M1C
Компрессор
M1F, M2F
Двигатель вентилятора
R1T (A)
Термистор (воздух)
R2T (A)
Термистор (газ)
R3T (A)
Термистор (змеевик)
R2T (B)
Термистор (выброс)
R3T (B)
Термистор (накопитель со стороны всасывания)
R4T (B)
Термистор (теплообменник дополнительного
охлаждения газом)
R5T (B)
Термистор (компрессор со стороны всасывания)
R7T (B)
Термистор (контур жидкого хладагента)
S1NPH
Датчик высокого давления
S1NPL
Датчик низкого давления
S1PH
Реле высокого давления
Y1E, Y3E
Электронный регулирующий вентиль
Y1S
Электромагнитный клапан (четырехходовой)
Обогрев
Охлаждение
8 HP
Y2E
R21T
M1C
R3T
R5T
R6T
Y1S
S1NPL
S1PH
S1NPH
R7T
c
b
f
g
a
d
f
h
f
i
j
e
B
k
f
i
R2T
R3T
R1T
M1F
M2F
Y1E
M3F
f
f
l
A
3D104510-1
A
Теплообменник
B
Компрессор
a
Запорный клапан (трубопровод газообразного
хладагента) (контур 2: к внутренним блокам)
b
Запорный клапан (трубопровод жидкого хладагента)
(контур 2: к внутренним блокам)
c
Запорный клапан (трубопровод жидкого хладагента)
(контур 1: к теплообменнику)
d
Запорный клапан (трубопровод газообразного
хладагента) (контур 1: к теплообменнику)
e
Отверстие для техобслуживания (заправка
хладагентом)
f
Фильтр
g
Теплообменник дополнительного охлаждения
h
Вентиль регулировки давления
i
Капиллярная трубка
j
Накопитель
k
Маслоотделитель
л
Теплообменник
M1C
Компрессор
M1F~M3F
Двигатель вентилятора
R1T (A)
Термистор (воздух)
R2T (A)
Термистор (газ)
R3T (A)
Термистор (змеевик)
R21T (B)
Термистор (выброс)
R3T (B)
Термистор (накопитель со стороны всасывания)
R5T (B)
Термистор (контур жидкого хладагента)
R6T (B)
Термистор (теплообменник дополнительного
охлаждения газом)
R7T (B)
Термистор (компрессор со стороны всасывания)
S1NPH
Датчик высокого давления
S1NPL
Датчик низкого давления
S1PH
Реле высокого давления
Y1E, Y2E
Электронный регулирующий вентиль
Y1S
Электромагнитный клапан (четырехходовой)
Обогрев
Охлаждение
9.2
Схема электропроводки:
Компрессор
Входящая в комплектацию электрическая схема нанесена на
крышку распределительной коробки.
