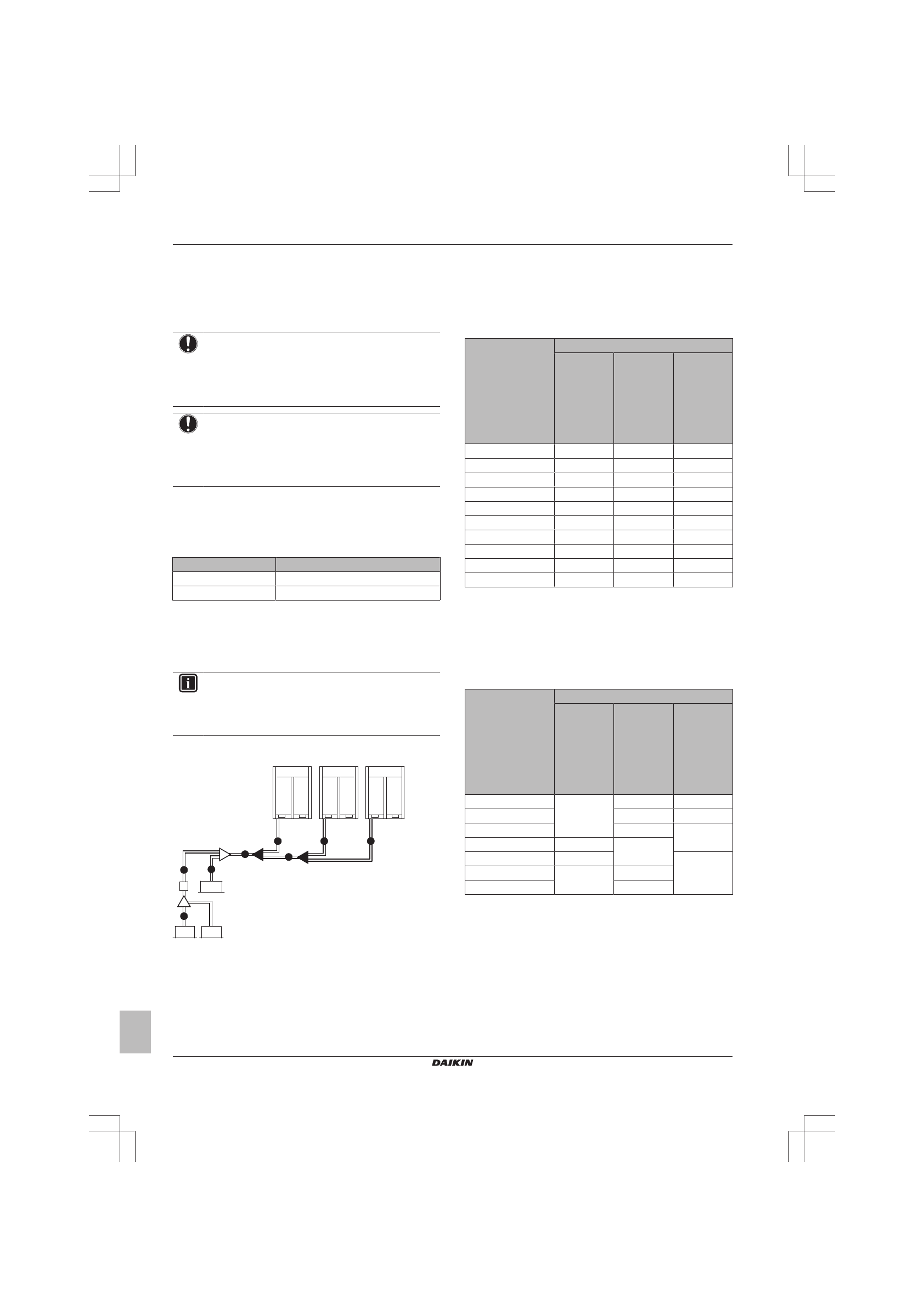

4 Подготовка

Руководство по монтажу и эксплуатации

8

REYQ8~20+REMQ5T7Y1B

Система кондиционирования VRV IV

4P353996-1D – 2016.02

4.2

Подготовка трубопровода
хладагента

4.2.1

Требования к трубопроводам
хладагента

ПРИМЕЧАНИЕ

При  использовании  хладагента  R410A  необходимо
содержать  систему  в  чистоте  и  сухости.  Необходимо
исключить

возможность

попадания

в

систему

посторонних  веществ  и  примесей  (в  том  числе
минеральных масел и влаги).

ПРИМЕЧАНИЕ

Трубки  и  прочие  детали,  работающие  под  давлением,
должны  быть  пригодными  к  работе  с  хладагентом.
Используйте  бесшовные  детали  из  меди,  подвергнутой
фосфорнокислой  антиокислительной  обработке  для
хладагента.

▪ Загрязнение  внутренних  поверхностей  трубок  (в  том  числе

маслами) не должно превышать 30 мг/10 м.

▪ Степень  твердости:  используйте  трубки,  степень  твердости

которых  соотносится  с  их  диаметром,  как  показано  в  таблице
ниже.

Ø трубки (мм)

Степень твердости материала труб

≤15,9

O (закаленный)

≥19,1

1/2H (средней твердости)

▪ Необходимо  учитывать  все  расстояния  и  значения  длины

трубок  (см.  раздел  о  длине  трубок  в  справочном  руководстве
для монтажника).

4.2.2

Как подобрать трубки по размеру

ИНФОРМАЦИЯ

При

использовании

внутренних

блоков

FXTQ

действуют

другие

требования.

См.

раздел

«

"4.2.4 Требования в случае использования внутренних

блоков FXTQ" на стр. 10

».

Чтобы  определить  размеры  трубок,  см.  приведенные  далее
таблицы и иллюстрацию (только как ориентир).

C

A

B

D

E

C

C

E

a

b

x

y

4

3

1

2

1,2

Внутренний блок VRV DX

3

Блок BS

4

Внутренний блок VRV, работающий только на
охлаждение

A~E

Трубопровод

a,b

Комплект разветвления для внутренних блоков

x,y

Комплект трубок для подсоединения нескольких
наружных блоков

A, B, C: Трубопровод между наружным блоком
и (первым) комплектом разветвления
трубопровода хладагента

Выбирайте  по  следующей  таблице  в  соответствии  с  типом
производительности  наружных  блоков,  подсоединенных  по
нисходящей.

Тип

производительнос

ти наружного

блока (HP)

Внешний диаметр трубопровода (мм)

Трубопрово

д жидкого

хладагента

Трубопрово

д

всасывания

газообразно

го

хладагента

Трубопрово

д высокого/

низкого

давления в

контуре

газообразно

го

хладагента

5~8

9,5

19,1

15,9

10

9,5

22,2

19,1

12

12,7

28,6

19,1

14~16

12,7

28,6

22,2

18

15,9

28,6

22,2

20~22

15,9

28,6

28,6

24

15,9

34,9

28,6

26~34

19,1

34,9

28,6

36

19,1

41,3

28,6

38~54

19,1

41,3

34,9

D: Трубопровод между одним или несколькими
рефнетами и блоком BS

Выбирайте  по  следующей  таблице  в  соответствии  с  типом
производительности  внутренних  блоков,  подсоединенных  по
нисходящей.  Размер  соединительных  трубок  не  должен
превышать  размер  трубок  хладагента,  выбранный  по  названию
общей модели системы.

Индекс

производительнос

ти внутреннего

блока

Внешний диаметр трубопровода (мм)

Трубопрово

д жидкого

хладагента

Трубопрово

д

всасывания

газообразно

го

хладагента

Трубопрово

д высокого/

низкого

давления в

контуре

газообразно

го

хладагента

<150

9,5

15,9

12,7

150≤x<200

19,1

15,9

200≤x<290

22,2

19,1

290≤x<420

12,7

28,6

420≤x<640

15,9

28,6

640≤x<920

19,1

34,9

≥920

41,3

Пример:

▪ Пропускная

способность

трубопровода

в

нисходящем

направлении для E=индекс производительности блока 1

▪ Пропускная

способность

трубопровода

в

нисходящем

направлении  для  D=индекс  производительности  блока
1+индекс производительности блока 2
