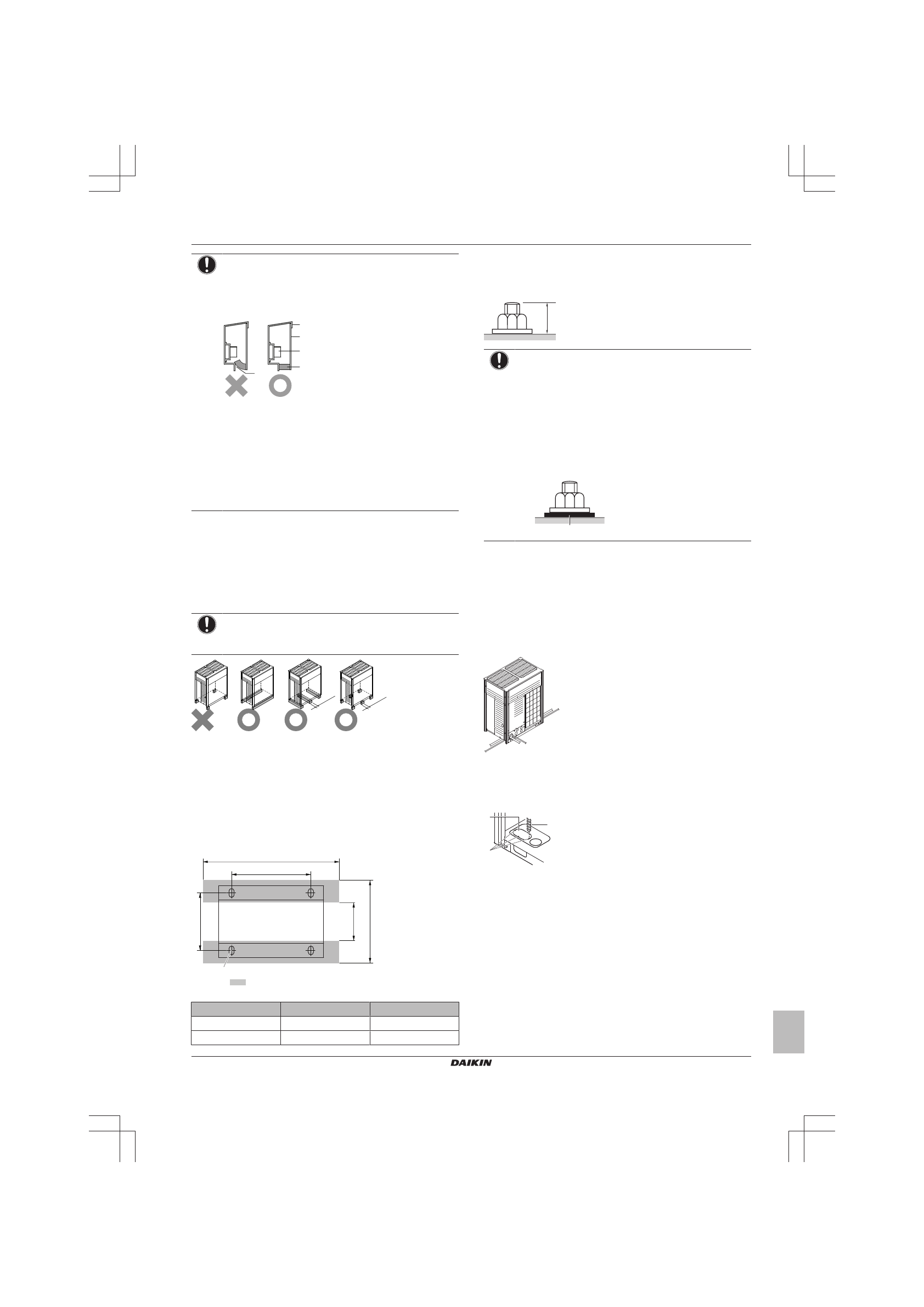

5 Монтаж

Руководство по монтажу и эксплуатации

13

REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1D – 2016.02

ПРИМЕЧАНИЕ

Закрывая  крышку  блока  электрических  компонентов,
следите  за  тем,  чтобы  уплотнительный  материал  на
обратной  стороне  снизу  крышки  не  захватывался  и  не
загибался внутрь.

a

b
c
d

e

a

 Крышка блока электрических компонентов

b

 Передняя сторона

c

 Клеммная колодка электропитания

d

 Уплотнительный материал

e

 Возможно проникновение влаги и грязи

X

 Недопустимо

O

 Допустимо

5.2

Монтаж наружного агрегата

5.2.1

Подготовка монтажной конструкции

Проследите

за

тем,

чтобы

основание,

на

которое

устанавливается  блок,  было  достаточно  прочным  –  это
позволит избежать излишних шумов и вибрации.

ПРИМЕЧАНИЕ

Если  высоту  установки  блока  необходимо  увеличить,
не ставьте на подставки только углы блока.

≥100 mm

≥100 mm

*

X

Недопустимо

O

Допустимо (

*

 = желательное размещение)

▪ Высота  основания  должна  составлять  не  менее  150  мм  от

пола.  В  местности,  где  возможно  выпадение  большого
количества  снега,  эту  высоту  необходимо  увеличить  в
зависимости от места установки и погодных условий.

▪ Блок  желательно  размещать  на  твердой,  ровной  опоре  (в

виде  рамы  из  стальных  балок  или  бетонного  основания).
Площадь  опоры  должна  превышать  область,  помеченную
серым.

729

≤613

≥929

≥

AB

AA

a

(mm)

Минимально допустимая опора

a

Точка крепления (4×)

HP

AA

AB

5~12

766

992

14~20

1076

1302

▪ Закрепите блок четырьмя анкерными болтами М12. Анкерные

болты  рекомендуется  ввернуть  таким  образом,  чтобы  над
поверхностью  основания  осталось  не  менее  20  мм  от  их
длины.

20 mm

ПРИМЕЧАНИЕ

▪ Для  отвода  воды  от  основания  блока  проложите

вокруг  него  дренажную  канавку.  При  работа  в
режиме  обогрева  при  отрицательной  наружной
температуре  вода,  отводимая  из  наружного  блока,
замерзнет.  Если  не  проложить  дренаж  воды,
область вокруг блока может стать очень скользкой.

▪ При  установке  в  коррозионной  среде  используйте

гайку  с  пластиковой  шайбой  (a),  чтобы  защитить
притягивающую часть гайки от ржавления.

a

5.3

Подсоединение трубопроводов
хладагента

5.3.1

Прокладка трубопроводов хладагента

Трубопроводы  хладагента  можно  подсоединять  с  передней  или
боковой  (с  выводом  снизу)  стороны  блока,  как  показано  на
рисунке ниже.

a

b

c

a

Подсоединение слева

b

Подсоединение спереди

c

Подсоединение справа

Для

подсоединения

сбоку

необходимо

освободить

соответствующее выбивное отверстие в поддоне:

c

b

a

a

Большое выбивное отверстие

b

Просверлить

c

Точки сверления
