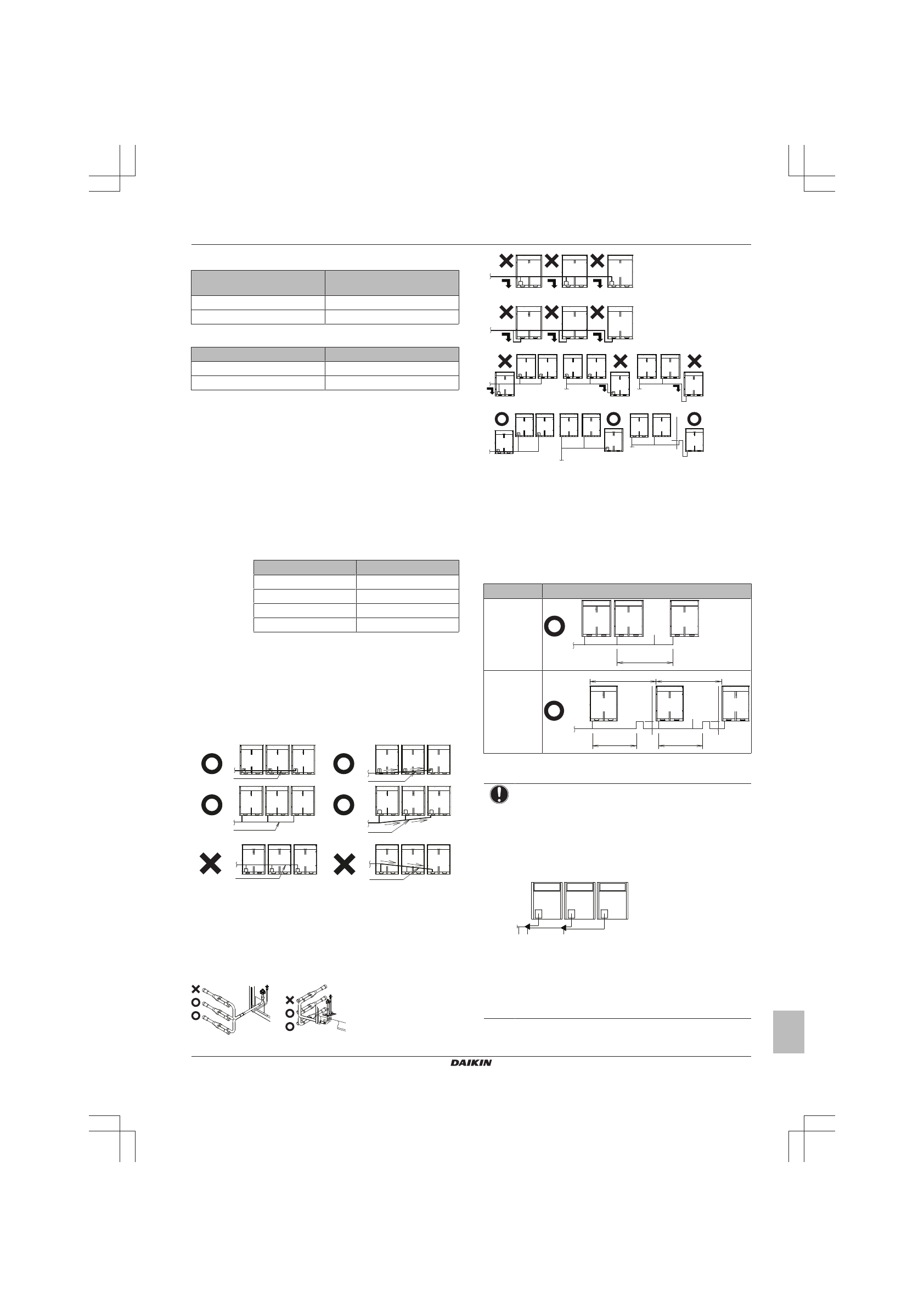

4 Подготовка

Руководство по монтажу и эксплуатации

11

REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1D – 2016.02

b: Рефнет-коллектор

Тип мощности наружного

блока (HP)

Рефнет-коллектор

8+10

KHRQ23M64H

12~16

KHRQ23M75H

c: Блок BS

Внутренний блок

Блок BS

FXTQ50/FXTQ63

BS1Q16

FXTQ80/FXTQ100

BS1Q25

С дозаправкой хладагентом

Если  в  состав  системы  входят  внутренние  блоки  FXTQ,  то
необходима дозаправка хладагента.

Общее количество хладагента, заправленного в систему = Z = O
+R+P

O

Стандартная заводская заправка наружного блока

R

Дозаправка в соответствии с диаметром/длиной
трубопровода жидкого хладагента и с объемом
хладагента, предусмотренным для наружного блока.
См. раздел «

"5.6.3 Расчёт количества хладагента для

дозаправки" на стр. 19

».

P

Дозаправка из-за установки внутренних блоков FXTQ.
P=ΣT

1..4

T

Дозаправка каждого внутреннего блока (в объеме,
зависящем от типа этих блоков)

Внутренний блок

T (кг)

FXTQ50

0,6

FXTQ63

0,5

FXTQ80

0,9

FXTQ100

1,1

4.2.5

Системы с несколькими наружными
блоками: Допустимые варианты
компоновки

▪ Трубки,  проходящие  между  наружными  блоками,  должны

быть проложены ровно или с небольшим смещением вверх во
избежание задержки в них масла.

Схема 1

Схема 2

a

b

b

a

b

a

a

b

a
b

b

a

a

К внутреннему блоку

b

Трубки между наружными блоками

X

Недопустимо

O

Допустимо

▪ Во  избежание  задержки  масла  у  самого  дальнего  наружного

блока всегда подсоединяйте запорный клапан и трубки между
наружными  блоками  по  одной  из  4-х  допустимых  схем,
показанных на иллюстрации ниже.

a

b

b

b

a

b

b

b

a

b

a

b

a

b

a

a

a

≥200 mm

a

К внутреннему блоку

b

Масло собирается у самого дальнего наружного блока,
когда система останавливается

X

Недопустимо

O

Допустимо

▪ Если  длина  трубопровода  между  наружными  агрегатами

превышает  2  м,  создайте  в  линии  всасывания  газообразного
хладагента

и

в

линии

высокого/низкого

давления

газообразного  хладагента  в  пределах  2  м  от  комплекта
подъем не менее чем в 200 мм.

Если…

то…

≤2 м

a

b

≤2 m

>2 м

a

≤2 m

≤2 m

≥200 mm

≥200 mm

b

>2 m

>2 m

a

К внутреннему блоку

b

Трубки между наружными блоками

ПРИМЕЧАНИЕ

Для  систем  с  несколькими  наружными  блоками
существуют  ограничения  по  порядку  подсоединения
трубопроводов  хладагента  между  наружными  блоками
во  время  монтажа.  Выполняйте  монтаж  с  учетом
следующих

ограничений.

Производительность

наружных  блоков  A,  B  и  C  должна  соответствовать
следующим ограничениям: A≥B≥C.

A

B

C

a b

c

a

 К внутренним блокам

b

  Комплект  трубок  для  подсоединения  нескольких

наружных блоков (первое ответвление)

c

  Комплект  трубок  для  подсоединения  нескольких

наружных блоков (второе ответвление)
