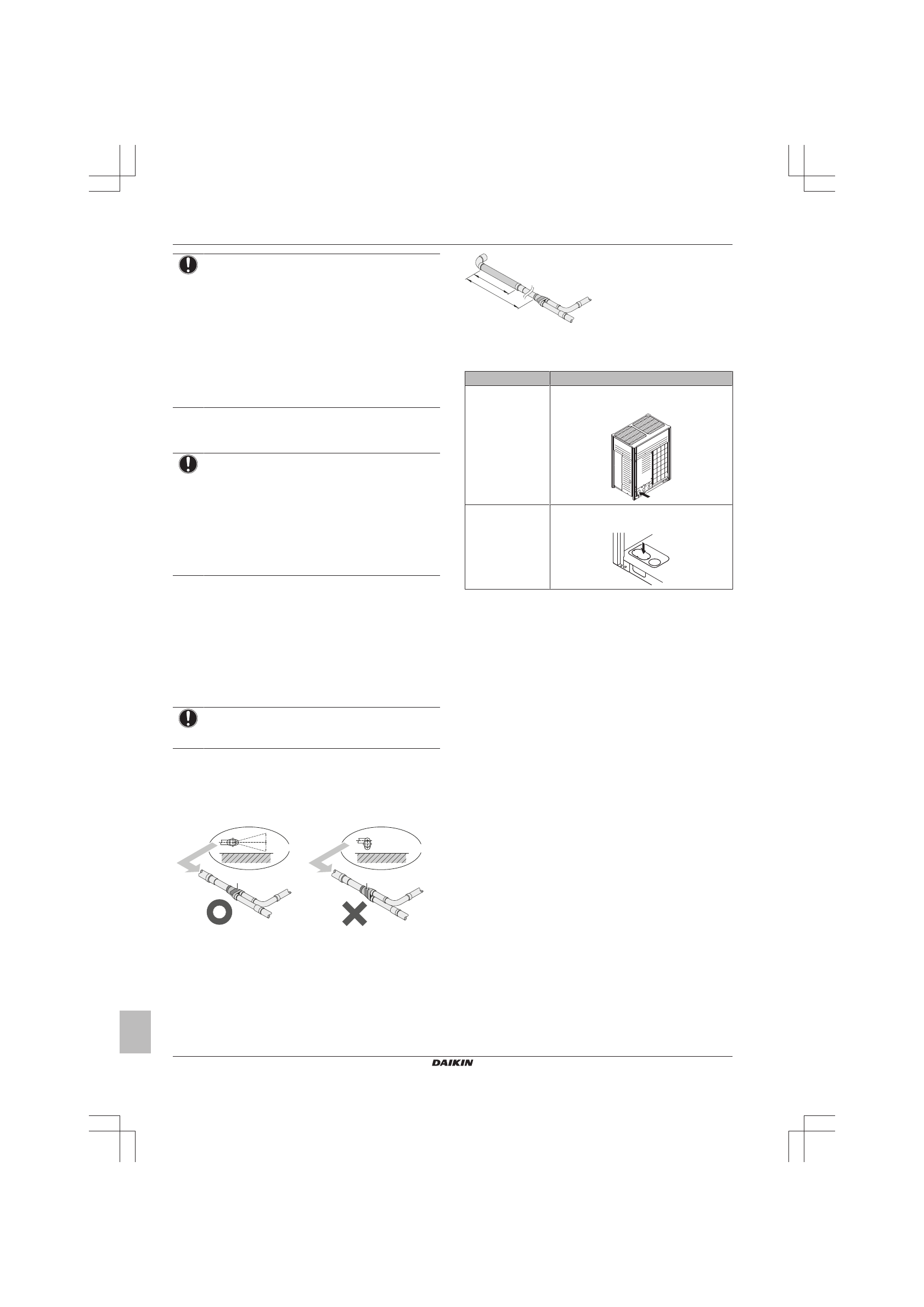

5 Монтаж

Руководство по монтажу и эксплуатации

14

REYQ8~20+REMQ5T7Y1B

Система кондиционирования VRV IV

4P353996-1D – 2016.02

ПРИМЕЧАНИЕ

Проделывая  выбивные  отверстия,  соблюдайте  меры
предосторожности:

▪ Старайтесь не повредить корпус.

▪ После  того,  как  выбивные  отверстия  проделаны,

рекомендуется  убрать  заусенцы,  а  также  покрасить
края

отверстий

и

прилегающие

участки

восстановительной

краской

во

избежание

образования ржавчины.

▪ Проводя  через  выбивные  отверстия  электрические

провода,  оборачивайте  их  защитной  лентой  во
избежание повреждения.

5.3.2

Подсоединение трубопровода
хладагента к наружному блоку

ПРИМЕЧАНИЕ

▪ При проведении работ по прокладке трубопроводов

не

забудьте

воспользоваться

входящими

в

комплект поставки вспомогательными патрубками.

▪ Проследите  за  тем,  чтобы  трубки,  смонтированные

на  месте,  не  соприкасались  с  другими  трубками,
поддоном  и  боковой  панелью.  Во  избежание
контакта  с  корпусом  защитите  трубки  подходящей
изоляцией,  особенно  при  подсоединении  снизу  или
сбоку.

Соединение

запорных

клапанов

с

трубопроводами,

прокладываемыми  по  месту  установки,  можно  выполнить  с
помощью  вспомогательных  патрубков,  входящих  в  комплект
поставки.

Ответственность

за

подсоединение

разветвительных

комплектов  несет  монтажник  (обвязка  трубопроводов  по  месту
установки).

5.3.3

Монтаж комплекта для подсоединения
нескольких блоков

ПРИМЕЧАНИЕ

Неправильный  монтаж  может  привести  к  сбоям  в
работе наружного блока.

▪ Монтируйте

соединения

горизонтально,

чтобы

предупредительная

табличка

(а),

прикреплённая

к

соединению, оказалась сверху.

▪ Не наклоняйте соединение более чем на 7,5° (см. вид A).

▪ Не монтируйте соединение вертикально (см. вид B).

a

a

A

B

7.5°
7.5°

a

Расположение таблички "Внимание!"

X

Недопустимо

O

Допустимо

▪ Проследите  за  тем,  чтобы  трубопровод,  непосредственно

примыкающий  к  соединению,  был  абсолютно  прямым  на
участке  общей  длиной  не  менее  500  мм.  Обеспечить
абсолютно  прямой  участок  длиной  свыше  500  мм  можно
только

при

непосредственном

подсоединении

трубки,

прокладываемой  по  месту  установки,  длиной  не  менее
120 мм.

>120 mm

>500 mm

5.3.4

Системы с несколькими наружными
блоками: Выбивные отверстия

Подсоединение

Описание

Подсоединение
спереди

Для подсоединения высвободите
выбивные отверстия в передней панели.

Подсоединение
снизу

Высвободив выбивные отверстия в нижней
раме, пропустите трубопровод снизу.

5.3.5

Защита от загрязнения

Заблокируйте  все  щели  в  отверстиях  выхода  труб  и
электропроводки  с  помощью  герметизирующего  материала
(приобретается  на  внутреннем  рынке)  (в  противном  случае
производительность

блока

снизится,

также

возможно

проникновение в машину насекомых).

5.3.6

Применение запорного клапана с
сервисным отверстием

Обращение с запорным клапаном

▪ Следите  за  тем,  чтобы  во  время  работы  системы  все

запорные клапаны были открыты.

▪ Запорный  клапан  поставляется  с  завода  в  перекрытом

состоянии.

Как открывается запорный клапан

1

Снимите крышку запорного клапана.

2

Вставив в клапан шестигранный ключ, вращайте его против
часовой стрелки.

3

Когда  дальнейшее  вращение  запорного  клапана  станет
невозможно, прекратите вращение.

Результат:

Клапан открыт.

Чтобы  полностью  открыть  запорный  клапан  Ø19,1  мм  или
Ø25,4  мм,  вращайте  шестигранный  ключ,  применяя  крутящий
момент от 27 до 33 Н•м.

Неверный  крутящий  момент  может  привести  к  утечке
хладагента или к поломке головки запорного клапана.
