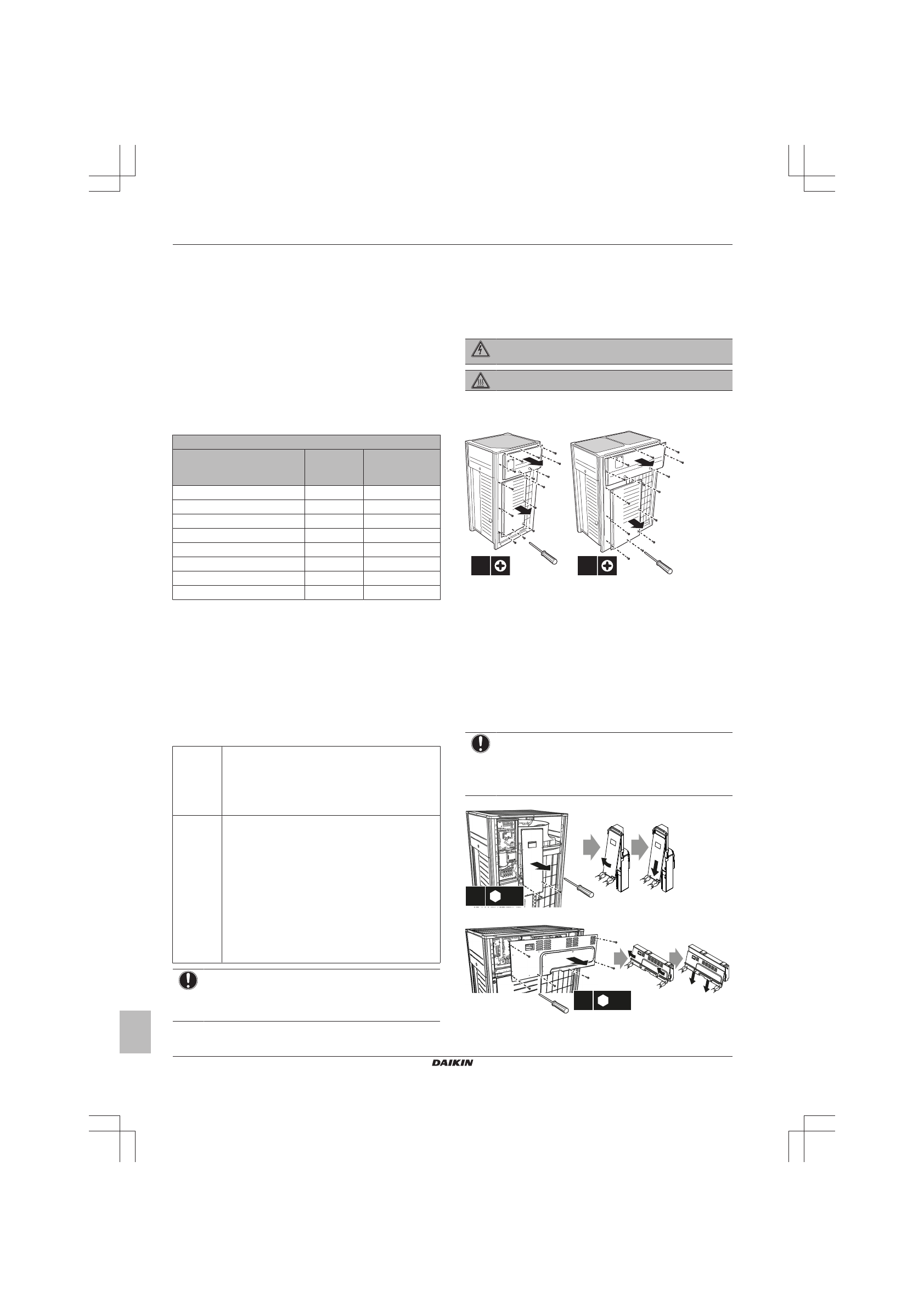

5 Монтаж

Руководство по монтажу и эксплуатации

12

REYQ8~20+REMQ5T7Y1B

Система кондиционирования VRV IV

4P353996-1D – 2016.02

4.3

Подготовка электрической
проводки

4.3.1

Требования к защитным устройствам

Электропитание  должно  быть  защищено  обязательными
защитными  устройствами,  а  именно:  главным  выключателем,
инерционными  плавкими  предохранителями  на  каждой  фазе  и
устройством  защиты  от  утечки  на  землю  в  соответствии  с
действующим законодательством.

Для стандартных сочетаний

Выбирать  размер  проводов  необходимо  в  соответствии  с
действующим  законодательством  на  основе  информации,
приведенной в таблице ниже.

Непостоянный обогрев

Модель

Минимальн

ый ток в

цепи

Рекомендованн

ые

предохранители

REMQ5

15,0 A

20 A

REYQ8

15,0 A

20 A

REYQ10

21,0 A

25 A

REYQ12

21,0 A

32 A

REYQ14

28,0 A

32 A

REYQ16

32,0 A

40 A

REYQ18

36,0 A

40 A

REYQ20

40,0 A

50 A

Для всех моделей:

▪ Фаза и частота: 3N~ 50 Гц

▪ Напряжение: 380–415 В

▪ Сечение  линии  управления:  0,75~1,25  мм

2

,  максимальная

длина составляет 1000 м. Если общая длина электропроводки
управления  превысит  эти  пределы,  возможны  сбои  передачи
данных.

Для нестандартных сочетаний

Рассчитайте

рекомендуемый

номинальный

ток

предохранителей

Формула

Для расчета сложите значения минимального тока
каждого используемого блока (по приведенной
выше таблице), умножьте результат на 1,1 и
выберите ближайшее (в сторону увеличения)
значение рекомендованного номинального тока
предохранителя.

Пример

Объединение REYQ30 с использованием REYQ8,
REYQ10 и REYQ12.

▪ Минимальный ток цепи REYQ8=15,0 A

▪ Минимальный ток цепи REYQ10=22,0 A

▪ Минимальный ток цепи REYQ12=24,0 A

Соответственно, минимальный ток цепи
REYQ30=15,0+22,0+24,0=61,0 A

Умножив этот результат на 1,1 (61,0 А×1,1),
получим 67,1 A, соответственно рекомендуемый
номинальный ток предохранителей будет равен

80 А

.

ПРИМЕЧАНИЕ

Если  используются  размыкатели  цепи  электропитания,
они должны быть высокоскоростными и рассчитанными
на остаточный рабочий ток 300 мА.

5

Монтаж

5.1

Открытие агрегата

5.1.1

Как вскрыть наружный блок

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ

ОПАСНО! РИСК ОЖОГОВ

Чтобы  получить  доступ  к  блоку,  необходимо  открыть  передние
панели следующим образом:

14×

14×

5~12 HP

14~20 HP

После  того,  как  передние  панели  будут  открыты,  можно
получить доступ к блоку электрических компонентов. См. раздел
«

"5.1.2  Как  открыть  блок  электрических  компонентов  наружного

блока" на стр. 12

».

Для  проведения  технического  обслуживания  необходим  доступ
к  кнопкам  на  основной  плате.  Чтобы  получить  доступ  к  этим
кнопкам,  крышку  блока  электрических  компонентов  открывать
не  нужно.  См.  раздел  «

"6.1.3  Доступ  к  элементам  местных

настроек" на стр. 27

».

5.1.2

Как открыть блок электрических
компонентов наружного блока

ПРИМЕЧАНИЕ

Открывая  крышку  блока  электрических  компонентов,
не  прилагайте  чрезмерных  усилий.  Чрезмерное  усилие
может  деформировать  крышку,  что  повлечет  за  собой
проникновение воды и отказ оборудования.

5~12 HP

2×

SW8

6×

14~20 HP

SW8
