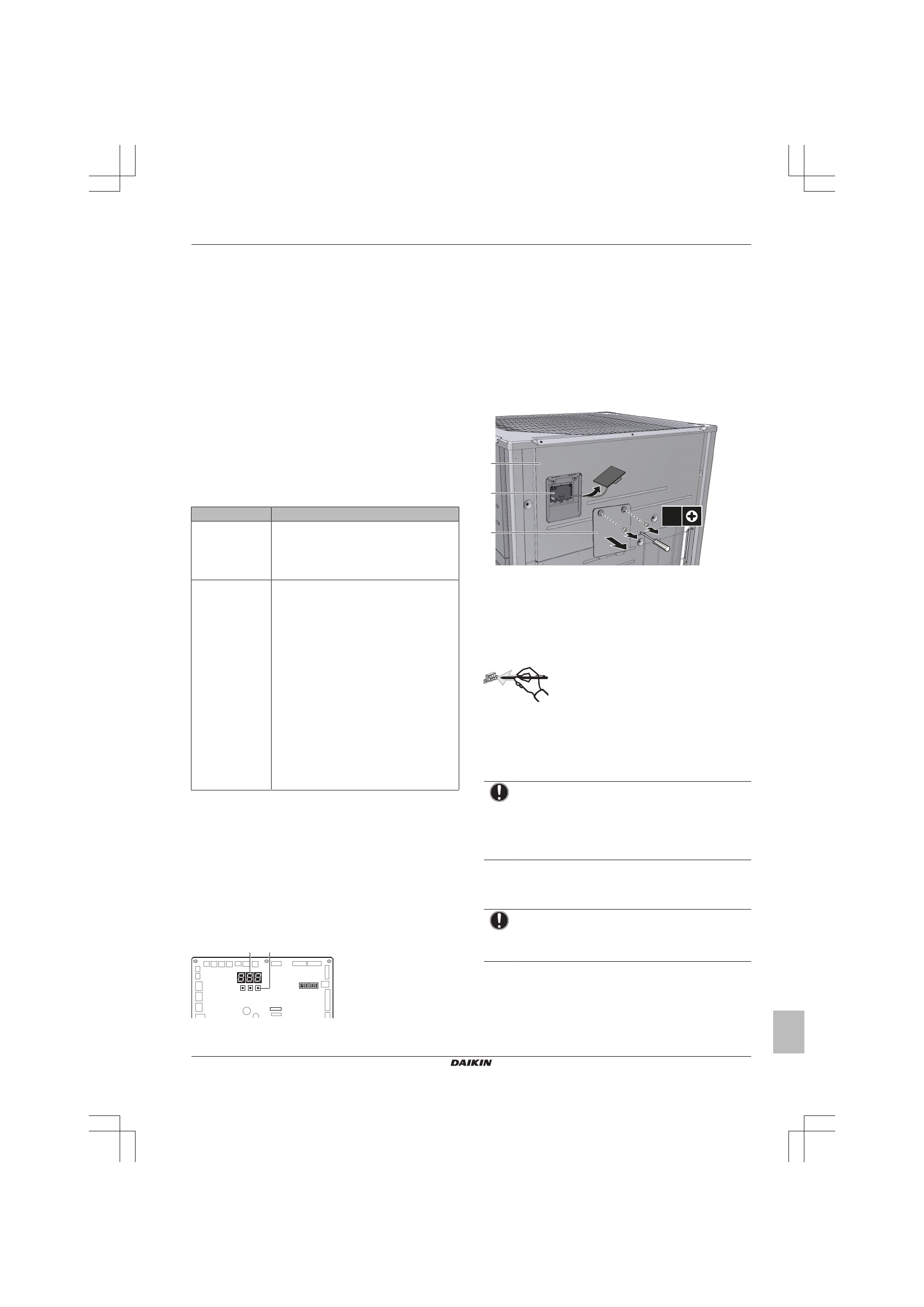

6 Конфигурирование

Руководство по монтажу и эксплуатации

27

REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1D – 2016.02

Нажимные кнопки

Кнопки  предназначены  для  выполнения  специальных  операций
(например,  автоматической  заправки  системы  хладагентом,
пробного  запуска  и  т.д.)  и  ввода  местных  настроек  (работа  по
требованию, с низким уровнем шума и т.п.).

См. также:

▪

"6.1.2 Элементы местных настроек" на стр. 27

▪

"6.1.3 Доступ к элементам местных настроек" на стр. 27

Компьютерный конфигуратор

Некоторые  параметры  работы  системы  VRV  IV  с  функцией
рекуперации  тепла  можно  задать  и  на  этапе  её  ввода  в
эксплуатацию  с  помощью  местных  настроек  через  интерфейс
связи  с  персональным  компьютером  (для  этого  требуется
дополнительное  оборудование  EKPCCAB).  Монтажник  может
заранее  подготовить  конфигурацию  на  компьютере,  а  затем
загрузить конфигурацию в систему по месту её эксплуатации.

См.  также:

"6.1.9  Подключение  компьютерного  конфигуратора  к

наружному блоку" на стр. 30

.

Режимы 1 и 2

Режим

Описание

Режим 1

(контрольные
настройки)

Режим 1 можно использовать для
просмотра текущего состояния наружного
блока. Также с его помощью можно
просматривать значения некоторых
местных настроек.

Режим 2

(местные
настройки)

Режим 2 служит для изменения местных
настроек системы. Также возможен
просмотр активных значений местных
настроек и внесение в них изменений.

Как правило, работу в обычном режиме
можно восстановить после смены местных
настроек без дополнительного
вмешательства.

Некоторые местные настройки служат для
выполнения специальных операций
(например, однократного запуска, удаления
хладагента или проведения
вакуумирования, добавления хладагента
вручную и т.п.). В таких случаях требуется
прерывать специальную операцию, прежде
чем перезапускать систему в обычном
рабочем режиме. Это указывается в
приведенных ниже пояснениях.

См. также:

▪

"6.1.4 Доступ к режиму 1 или 2" на стр. 27

▪

"6.1.5 Доступ к режиму 1" на стр. 28

▪

"6.1.6 Доступ к режиму 2" на стр. 28

▪

"6.1.7 Режим 1: контрольные настройки" на стр. 28

▪

"6.1.8 Режим 2: местные настройки" на стр. 29

6.1.2

Элементы местных настроек

Расположение

7-сегментных

дисплеев,

кнопок

и

DIP-

переключателей:

a

b

BS1 BS2

DS1 DS2

BS3

X27A

BS1

MODE: смена заданного режима

BS2

SET: ввод местных настроек

BS3

RETURN: ввод местных настроек

DS1, DS2

DIP-переключатели

a

7-сегментные дисплеи

b

Нажимные кнопки

6.1.3

Доступ к элементам местных настроек

Для  доступа  к  кнопкам  на  системной  плате  и  считывания
показаний  7-сегментного  дисплея  не  нужно  открывать  всю
распределительную коробку.

Снимите  переднюю  смотровую  крышку  передней  панели  (см.
рисунок).  Теперь  можно  открыть  смотровую  крышку  передней
панели  распределительной  коробки  (см.  рисунок).  Под  ней
находятся  три  кнопки,  три  7-сегментных  дисплея  и  DIP-
переключатели.

2×

a

b

c

a

Передняя панель

b

Основная плата с тремя 7-сегментными дисплеями и
тремя кнопками

c

Крышка распределительной коробки для технического
обслуживания

Переключайте

переключатели

и

нажимайте

кнопки

изолированной  палочкой  (например,  шариковой  ручкой  с
надетым  колпачком)  во  избежание  прикосновения  к  деталям,
находящимся под напряжением.

По  окончании  работы  не  забывайте  устанавливать  смотровую
крышку  в  крышку  распределительной  коробки  и  закрывать
смотровую  крышку  передней  панели.  Во  время  эксплуатации
блока  его  передняя  панель  должна  быть  установлена  на  блок.
При  этом  настройку  параметров  можно  выполнять  через
смотровое отверстие.

ПРИМЕЧАНИЕ

Следите  за  тем,  чтобы  во  время  работы  все  внешние
панели,  кроме  крышки  для  технического  обслуживания
на распределительной коробке, были закрыты.

Надежно

закрывайте

крышку

распределительной

коробки перед включением электропитания.

6.1.4

Доступ к режиму 1 или 2

Инициализация: по умолчанию

ПРИМЕЧАНИЕ

Для  подачи  электропитания  на  нагреватель  картера  и
для  защиты  компрессора  обязательно  включите
питание за 6 часов перед запуском системы.

Включите  питание  наружного  и  всех  внутренних  блоков.  Когда
между  внутренними  и  наружным(и)  блоками  в  обычном  порядке
установится  связь,  показания  7-сегментного  дисплея  будут
соответствовать  изображенным  ниже  (ситуация  по  умолчанию
при поставке с завода).
