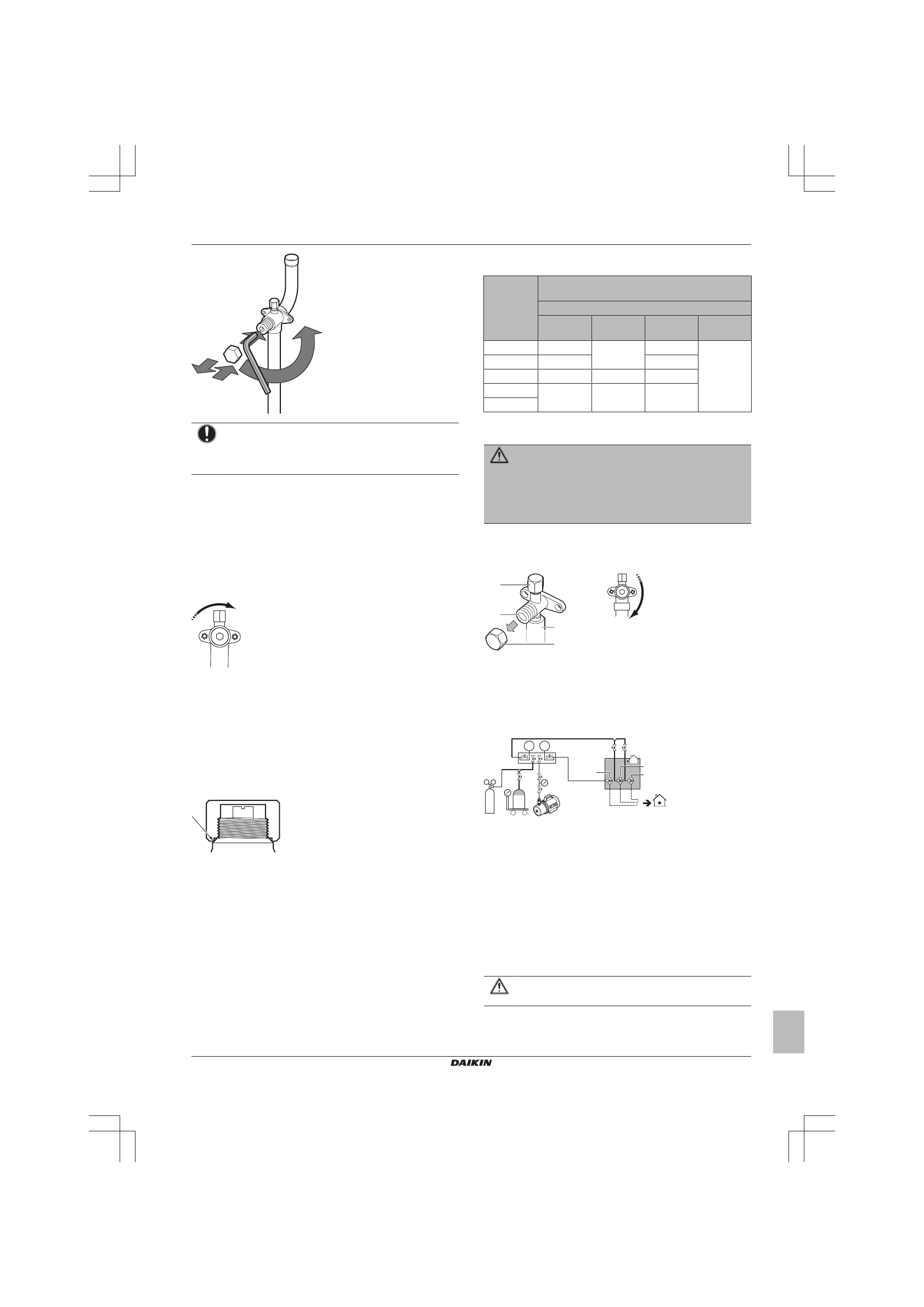

5 Монтаж

Руководство по монтажу и эксплуатации

15

REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1D – 2016.02

1

2

3

4

ПРИМЕЧАНИЕ

Обратите  внимание  на  то,  что  крутящий  момент  в
указанном  диапазоне  применяется  только  тогда,  когда
нужно открыть запорные клапаны Ø19,1~Ø25,4 мм.

Как перекрывается запорный клапан

1

Снимите крышку запорного клапана.

2

Вставив  в  клапан  шестигранный  ключ,  вращайте  его  по
часовой стрелке.

3

Когда  дальнейшее  вращение  запорного  клапана  станет
невозможно, прекратите вращение.

Результат:

Клапан перекрыт.

Направление перекрытия:

Обращение с крышкой запорного клапана

▪ В  месте,  указанном  стрелкой,  крышка  запорного  клапана

обеспечивает  герметичное  соединение.  Следите  за  тем,
чтобы её не повредить.

▪ Не забудьте плотно затянуть крышку запорного клапана после

окончания  работы  с  клапаном.  Момент  затяжки  см.  в  таблице
ниже.

▪ После  затяжки  крышки  запорного  клапана  убедитесь  в

отсутствии утечки хладагента.

Обращение с сервисным отверстием

▪ Всегда  пользуйтесь  заправочным  шлангом,  оснащенным

стержнем  нажатия  на  клапан,  поскольку  сервисное  отверстие
относится к ниппельному типу.

▪ Не  забудьте  плотно  затянуть  крышку  сервисного  отверстия

после окончания работы с ним. Момент затяжки см. в таблице
ниже.

▪ После  затяжки  крышки  сервисного  отверстия  убедитесь  в

отсутствии утечки хладагента.

Моменты затяжки

Размер

запорного

клапана

(мм)

Момент затяжки N•м (чтобы закрыть, вращать

по часовой стрелке)

Шток

Корпус

клапана

Шестигран

ный ключ

Крышка

(клапана)

Сервисное

отверстие

Ø9,5

5,4~6,6

4 мм

13,5~16,5

11,5~13,9

Ø12,7

8,1~9,9

18,0~22,0

Ø15,9

13,5~16,5

6 мм

23,0~27,0

Ø19,1

27,0~33,0

8 мм

22,5~27,5

Ø25,4

5.3.7

Удаление пережатых трубок

ПРЕДУПРЕЖДЕНИЕ

Газообразный  хладагент  и  масло,  оставшееся  внутри
запорного клапана, могут разорвать пережатые трубки.

Ненадлежащее  выполнение  указаний  в  изложенном
далее  порядке  может  привести  к  повреждению
имущества и травмам, в том числе тяжелым.

Удалять пережатые трубки необходимо в следующем порядке:

1

Сняв  крышку  клапанов,  убедитесь  в  том,  что  запорные
клапаны полностью перекрыты.

c

d

a

b

a

Сервисное отверстие с крышкой

b

Запорный клапан

c

Соединение с трубопроводом

d

Крышка запорного клапана

2

Подсоедините  вакуумирующее  (откачивающее)  устройство
к  сервисным  отверстиям  всех  запорных  клапанов  через
коллектор.

p< p>

R410A

N2

b

c

e

a

f

g

h

d

A

C

D

B

a

Редукционный клапан

b

Азот

c

Весы

d

Резервуар с хладагентом R410A (сифонная система)

e

Вакуумный насос

f

Запорный клапан в контуре жидкого хладагента

g

Запорный клапан в контуре газообразного хладагента

h

Запорный клапан в трубопроводе высокого/низкого
давления контура газообразного хладагента

A

Клапан А

B

Клапан В

C

Клапан C

D

Клапан D

3

Удалите  газообразный  хладагент  и  масло  из  пережатых
трубок с помощью регенерационной установки.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте выхода газов в атмосферу.

4

Когда

из

пережатых

трубок

будет

удален

весь

газообразный хладагент и масло, отсоедините заправочный
шланг и закройте сервисные отверстия.
