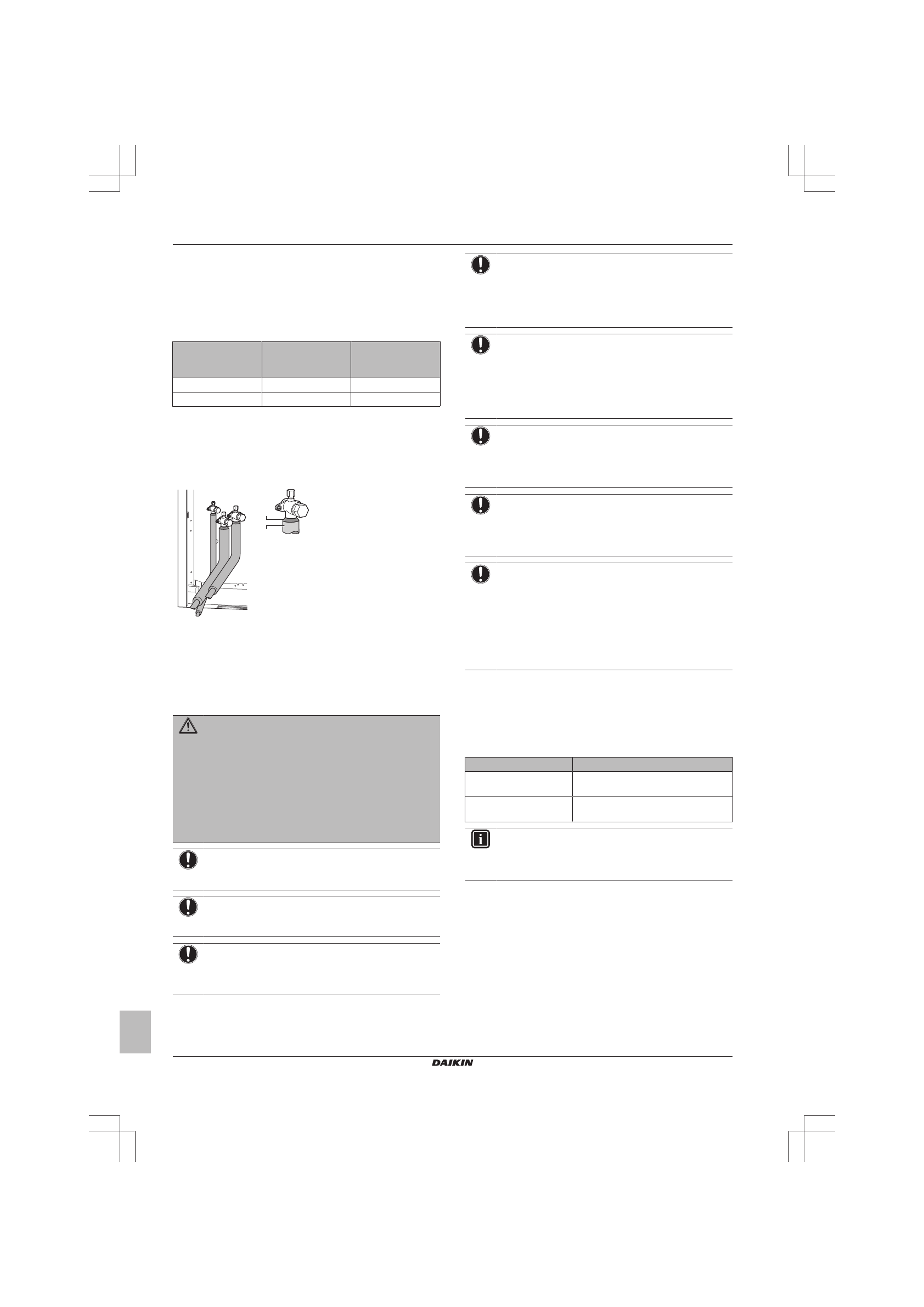

5 Монтаж

Руководство по монтажу и эксплуатации

18

REYQ8~20+REMQ5T7Y1B

Система кондиционирования VRV IV

4P353996-1D – 2016.02

▪ Используйте

термостойкий

вспененный

теплоизолятор,

который  может  противостоять  температуре  70  °C  для
трубопроводов  жидкого  хладагента  и  температуре  120  °C  для
трубопроводов газообразного хладагента.

▪ Усильте

изоляцию

на

трубопроводах

хладагента

в

соответствии

с

климатическими

особенностями

места

установки.

Температура

окружающего

воздуха

Относительная

влажность

Минимальная

толщина

≤30°C

от 75% до 80%

15 мм

>30°C

≥80%

20 мм

На поверхности изоляции может образовываться конденсат.

▪ При  вероятном  стекании  конденсата  с  запорного  клапана  во

внутренний  блок  через  щели  между  изоляцией  и  трубами  из-
за  того,  что  наружный  блок  расположен  выше  внутреннего,
стекание  конденсата  нужно  предотвратить,  загерметизировав
соединения. См. иллюстрацию ниже.

b

a

a

Изоляционный материал

b

Замазка и т.п.

5.6

Заправка хладагентом

5.6.1

Меры предосторожности при заправке
хладагента

ПРЕДУПРЕЖДЕНИЕ

▪ В  качестве  хладагента  используйте  только  R410A.

Другие

вещества

могут

вызвать

взрывы

и

несчастные случаи.

▪ Хладагент

R410A

содержит

фторированные

парниковые

газы.

Значение

потенциала

глобального  потепления  (GWP)  составляет  2087,5.
НЕ выпускайте эти газы в атмосферу.

▪ При  заправке  хладагентом  обязательно  надевайте

защитные перчатки и очки.

ПРИМЕЧАНИЕ

Если питание тех или иных блоков выключено, процесс
заправки не сможет завершиться как следует.

ПРИМЕЧАНИЕ

Если  в  состав  системы  входит  несколько  наружных
блоков, включайте питание всех этих блоков.

ПРИМЕЧАНИЕ

Для  подачи  электропитания  на  нагреватель  картера  и
для  защиты  компрессора  обязательно  включите
питание за 6 часов перед запуском системы.

ПРИМЕЧАНИЕ

Если  систему  запустить  в  течение  12  минут  после
включения  внутренних  и  наружных  блоков,  компрессор
не  запустится  до  тех  пор,  пока  между  наружным(и)  и
внутренними  блоками  надлежащим  образом  не  будет
установлена связь.

ПРИМЕЧАНИЕ

Прежде  чем  приступать  к  заправке,  убедитесь  в  том,
что  показания  7-сегментного  дисплея  на  плате  A1P
наружного  блока  соответствуют  норме  (см.  параграф

"6.1.4  Доступ  к  режиму  1  или  2"  на  стр.  27

).  Если  на

дисплее  появился  код  неисправности,  см.  параграф

"8.1 Устранение неполадок по кодам сбоя" на стр. 32

.

ПРИМЕЧАНИЕ

Убедитесь

в

том,

что

распознаются

все

подсоединенные  внутренние  блоки  (см.  пункты  [1‑10]  и
[1‑39]  параграфа

"6.1.7  Режим  1:  контрольные

настройки" на стр. 28

).

ПРИМЕЧАНИЕ

Прежде чем приступать к заправке, закройте переднюю
панель.  Без  передней  панели  блок  не  в  состоянии
надлежащим  образом  определить,  правильно  ли  он
работает.

ПРИМЕЧАНИЕ

Если

в

результате

проведения

технического

обслуживания  система  (наружный  блок+трубопроводы,
проложенные  по  месту+внутренние  блоки)  осталась
без  хладагента  (например,  после  его  принудительной
откачки),  блок  необходимо  заправить  исходным
количеством  хладагента  (см.  паспортную  табличку
блока),  для  чего  следует  выполнить  предварительную
заправку, а затем запустить автоматическую.

5.6.2

Заправка хладагентом

По  завершении  вакуумной  осушки  можно  приступать  к  заправке
дополнительного количества хладагента.

Существуют  два  способа  заправки  дополнительного  количества
хладагента.

Способ

См.

Автоматическая
заправка

"5.6.6 Действие 6а: Автоматическая
заправка хладагента" на стр. 22

Заправка вручную

"5.6.7 Действие 6b: Заправка
хладагента вручную" на стр. 23

ИНФОРМАЦИЯ

Adding  refrigerant  using  the  automatic  refrigerant  charging
function  is  not  possible  when  Hydrobox  units  are
connected to the system.

Для  ускорения  процесса  заправки  хладагентом  крупных  систем
рекомендуется  сначала  выполнить  частичную  заправку  через
контур  жидкого  хладагента  и  только  после  этого  –  полную
заправку  в  автоматическом  или  ручном  режиме.  Это  действие
входит  в  процедуру,  о  которой  рассказывается  ниже  (см.

"5.6.5  Порядок  заправки  хладагента"  на  стр.  21

).  Его  можно

пропустить,  но  в  таком  случае  заправка  займет  больше
времени.

Имеется  технологическая  карта,  на  которой  представлена
общая  информация  о  возможных  вариантах  и  необходимых
действиях  (см.  параграф

"5.6.4  Порядок  заправки  хладагента:

технологическая карта" на стр. 19

).
