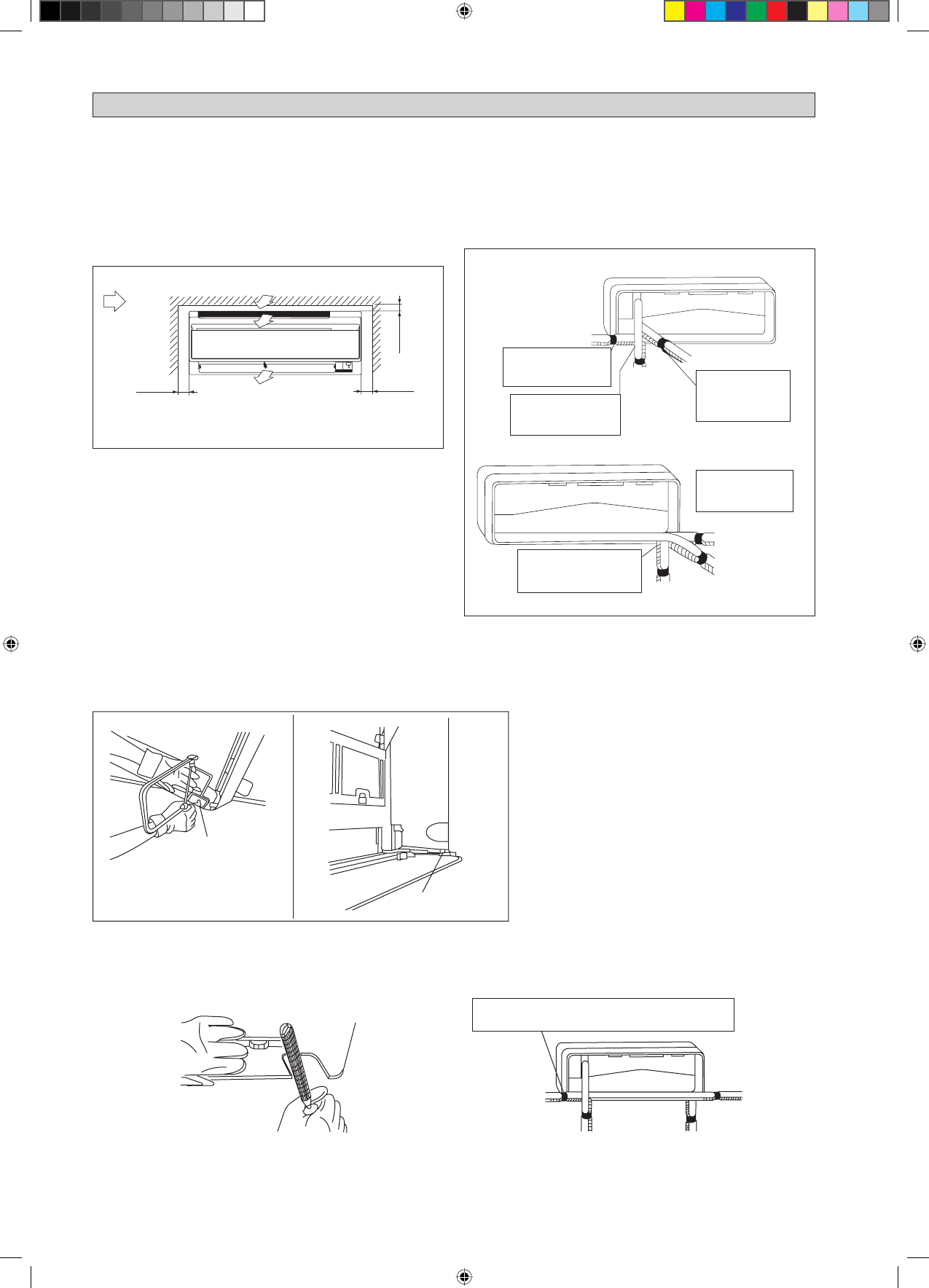

Installer l’unité intérieure de traitement d’air de façon à ce qu’il n’y
ait aucun obstacle sur la circulation de l’air (risque de recyclage de
l’air refroidi au refoulement de l’unité et l’air à l’entrée). Veuillez
respecter l’écartement d’installation illustré sur le diagramme. Ne
pas exposer l’unité intérieure à l’influence directe de l’éclairage.
L’emplacement de l’unité, doit permettre une évacuation aisée des
condensats, et permettre une evacuation aisee des condensats, et doit
être suffisamment loin des portes.
mini 50
(Espace pour
entretien)
Flux d’air
(Intérieur)
La tuyauterie de réfrigérant peut être dirigée vers l’appareil de
plusieurs façons (sur la gauche ou la droite, depuis l’arrière de
l’appareil), par le biais des orifices défonçables situés sur l’enveloppe
de l’appareil. Cintrer les tuyaux avec précaution afin de les aligner
avec les orifices. Pour les sorties latérale et inférieure, maintenir le bas
de la tuyauterie et la positionner dans la bonne direction. Le flexible
d’évacuation des condensats peut être fixé aux tuyaux.
Tuyauterie sur le côté droit, à l’arrière droite ou en bas à droite
mini 50
(Espace pour
entretien)
mini 75
(Espace pour
performance)
Espace nécessaire
Tuyauterie du côté arrière droit
Toutes les dimensions sont données en mm
Tuyauterie du côté
inférieur droit
Tuyauterie du côté droit
Retirez le couvercle du port
du tube ici pour le tuyautage
du côté droit
Tuyauterie du côté
arrière gauche
Tuyauterie du côté gauche
Tuyauterie du côté
inférieur gauche
Tuyauterie sur le côté gauche, à l’arrière gauche ou en bas à gauche
INSTALLATION DE L’UNITÉ INTÉRIEURE
Retirez le couvercle du port
du tube ici pour le tuyautage
du côté inférieur droit
Attachez ensemble le
tube de réfrigérant avec
le tuyau de vidange avec
du ruban isolant.
Retirez le couvercle du
port du tube ici pour le
tuyautage du côté gauche
Retirez le couvercle du port du
tube ici pour le tuyautage du côté
arrière gauche
Tuyauterie du côté inférieur ou latérale
Coupez le couvercle d’orifice du tuyau à l’aide d’une scie à chantourner.
Concernant la tuyauterie côté inférieur: Sur la partie inférieure de la grille avant.
Concernant la tuyauterie latérale: Sur le couvercle latéral (coté grille avant et côté unité)
Appliquez la lame de la scie à chantourner sur l’encoche, puis coupez le couvercle d’ori
fi
ce du tuyau le long de la surface intérieure inégale.
1)
ü
ü
Aprés avoir coupé le couvercle d’orifice du tuyau, effectuez le limage.
Éliminez le bavures le long la partie découpée a l’aide d’une lime aiguille demi-ronde.
Enrobez les câble connectant le unités, les tuyaux de réfrigerant et le tube d’évacuation ensemble avec du ruban isolant.
Puis, insérez le tube d’évacuation et les tuyaux de réfrigérant dans le trou mural aprés les avoir inseres dans le trou de tuyauterie coupé ouver.
2)
3)
REMARQUE
Faites attention de ne pas laisser entrer d'éclats dans la partie d’énterînemant du bras.
Faites attention de ne pas exercer de pression sur le panneau avant inférieur.
ü
ü
Tuyauterie du
côté gauche
Tuyauterie du côté inférieur droit
Tuyauterie du
côté droit
Enrobez le tuyau de réfrigérant et le tube d’évacuation
ensemble avec du ruban adhésif vinyle.
Tuyauterie du côté inférieur gauche
L’illustration montre le cas de la tuyauterie
du côté inférieur gauche.
Côté grille avant
Couvercle latéral
(côté grille avant)
5-8
