NOTE: PLEASE BASED ON ACTUAL INSTALLATION PLATE DESIGN IN THE UNIT FOR INSTALLATION PLATE
25/35 DIMENSION REFERENCE AT PAGE 1&2.
English
1-1
Indoor Unit [FTXK]
A
B
FRONT VIEW
TOP VIEW
C
SIDE VIEW
H
I
B
THE MARK
SHOWS PIPING DIRECTION
REAR
REAR
RIGHT
LEFT
BOTTOM
BOTTOM
FRONT GRILLE FIXED SCREWS
(INSIDE)
LOUVER
SIGNAL RECEIVER
INDOOR UNIT
ON/OFF SWITCH
ROOM TEMPERATURE THERMISTOR
(INSIDE)
NAME PLATE
TERMINAL
BLOCK
WITH EARTH
TERMINAL
F
E
J
G
G
L
D
B
K
M
A
Gas pipe end
INSTALLATION PLATE 25/35
Liquid pipe end
Through the wall
hole Ø 65mm
All dimensions are in mm
Drain hose position
F

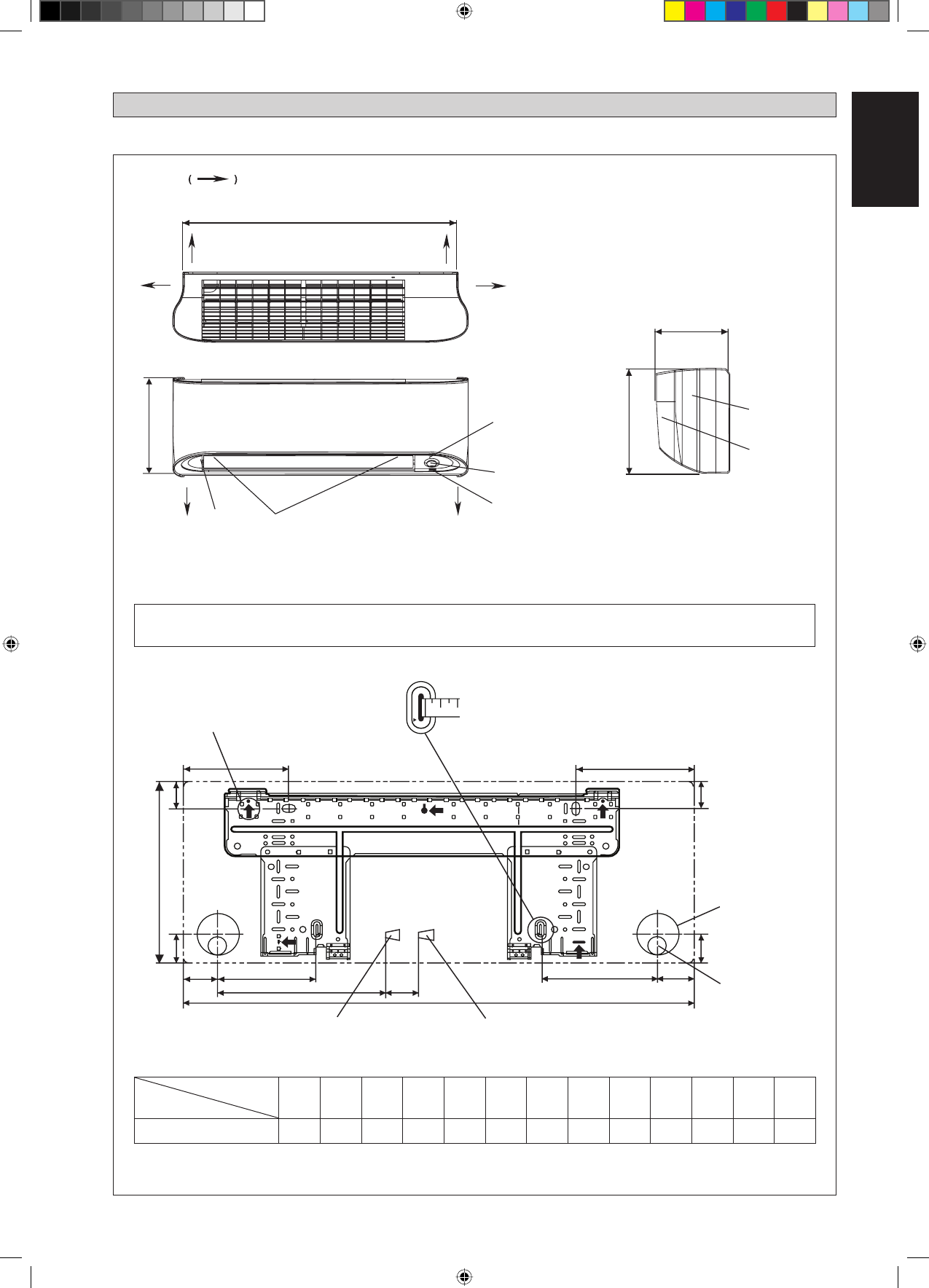

OUTLINE AND DIMENSIONS
«
Recommended mounting plate retention spots
(5 spots in all)
Use tape measure as shown.
Position the end of a tape measure at
Ñ
Original Instruction
Dimension
Model
A
B
C
D
E
F
G
H
I
J
K
L
M
25/35
890
297
210
166
184
42
46
55
56
154
182
263
52
