Если длина кабеля превышает 2м, используйте кабель большего
размера.

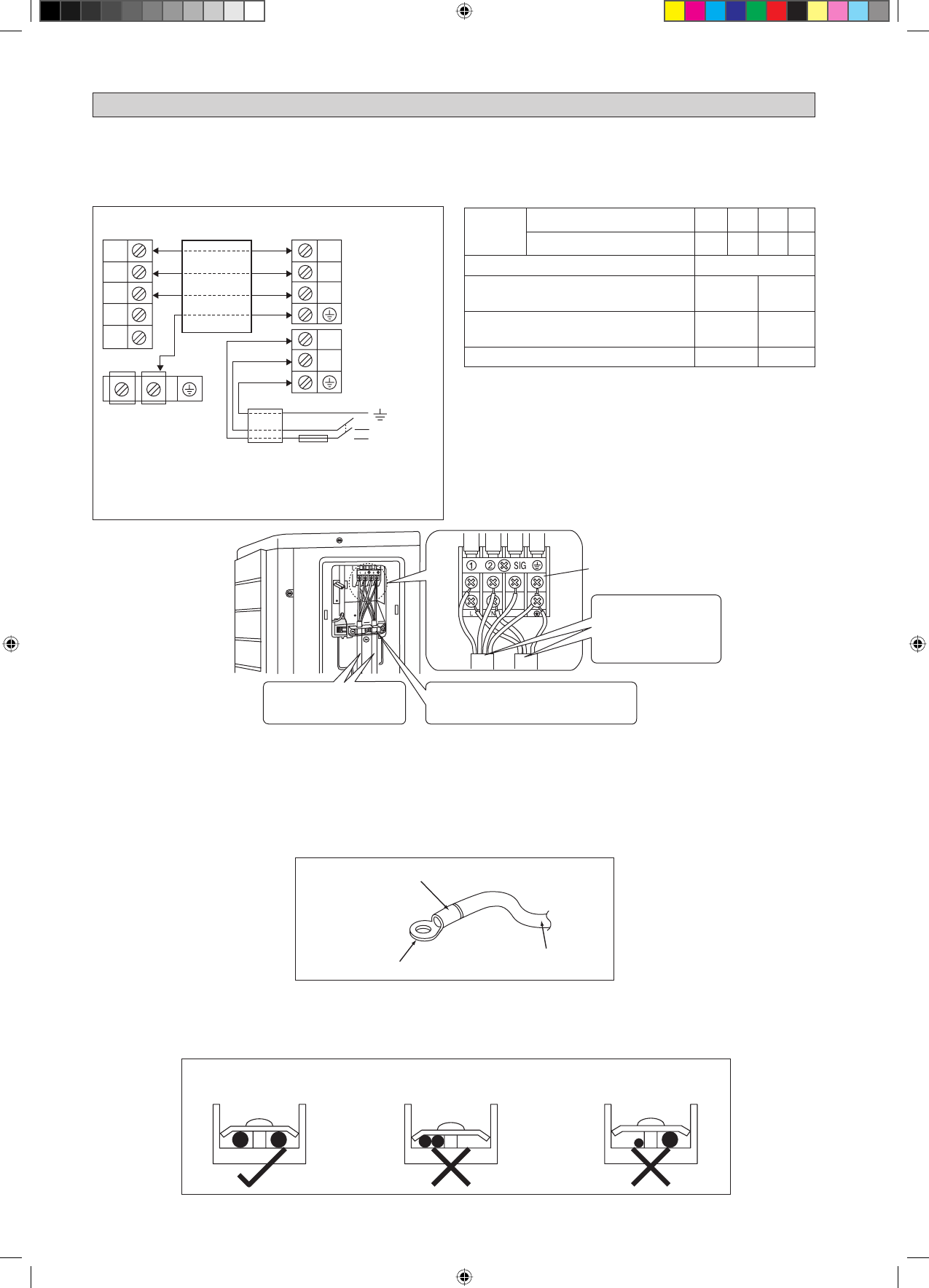

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ
ВАЖНО:
*
Эти цифры приведены в таблице только в информационных целях. Их следует проверять и выбирать в соответствии с местными
и национальными правилами и нормативами. Они также зависят от типа установки и используемых проводников.
**
Соответствующий диапазон напряжений следует сверять с данными, указанными на табличке, прикрепленной к корпусу
аппарата.
Колодка соединителя
наружного блока
Колодка соединителя
комнатного блока
Кабель
межсоединения
Разъединение в питающей сети
должно быть полюсным, при этом
з а з о р ы м е ж д у з а м ы к а ю щ и м и
контактами реле должны быть не
менее 3мм.
!
Модель
Комнатный (FTXK)
25
35
50
60
Наружный (RXK)
25
35
50
60
Диапазон напряжения
**
220-240B /~/ 50Гц +
!
Сечение шнура сети
*
мм
2
Количество Проводов
1,5
3
2,5
3
Сечение Проводов Межсоединения
*
мм
2
Количество Проводов
1,5
4
2,5
4
Рекомендуемый предохранитель /выключатель рейтинг
A
16
20
2
SIG
1
2
SIG
1
N
L
N / L2
L / L1
Источник
питания
Главный
выключатель
Предохранитель /
выключатель
Сечение шнура сети
Прикрепите изоляционный рукав
Обжимная кольцевая клемма
Электрический провод
Все провода должны быть хорошо соединены.
Убедитесь, что провода не соприкасаются с трубопроводом холодильного агрегата, компрессором или любыми подвижными частями.
Проводное соединение между внутренним и внешним модулем должно быть зафиксировано при помощи прилагаемых веревочных фиксаторов.
Шнур сети питания должен отвечать параметрам шнура H07RN-F, который представляет собой минимальные предъявляемые требования.
Убедитесь, что соединительные зажимы и провода не подвергаются излишней нагрузке.
Убедитесь, что все крышки плотно закрыты.
Используйте обжимную кольцевую клемму для подсоединения проводов к терминалу электропитания. Подсоедините провода в соответствии с указаниями
на терминале. (Смотри монтажную схему на блоке).
•
•
•
•
•
•
•
Подсоединяйте провода одинакового
калибра к обеим сторонам.
Не подсоединяйте провода одинакового
калибра к одной стороне.
Не подсоединяйте
провода разного калибра.
Для окончательного затягивания винтов используйте надлежащие отвертки. Применение ненадлежащих отверток может повредить головку винта.
Чрезмерная затяжка может повредить винт.
Не подключайте провода различных устройств к одному терминалу.
Правильно подключайте провода. Проводка не должна преграждать доступ к другим частям устройства и к крышке распределительной коробки.
•
•
•
•
Клеммный блок
питания
Используйте только
указанный тип провода и
подключить его надежно.
Надежно прикрепить фиксирующие
проволоку так, проволока окончаний не
получит внешнего напряжения.
Форма провода так, чтобы
крышка для обслуживания
и остановить клапанная
крышка надежно
устанавливаются.
