İç ünite öyle kurulmalıdır ki, üniteden çık an soğuk hava
ile dönen sıcak hava iç içe geçmemelidir. Lütfen kurulum
sırasında şekilde gösterilen mesafeleri muhafaza ediniz. İç
ünite, doğrudan güneş ışığına maruz kalacağı bir noktaya
yerleştirilmemelidir. Ayrıca ünitenin yeri, borular ve drenaj için
uygun olmalı, kapılardan ve pencerelerden uzakta olmalıdır.
Min. 50
(bakım için alan)
Hava akışı
(İç)
Soğutucu borularının üniteye döşenmesi birk aç değişik
şekilde olabilir (ünitenin arkasından, soldan veya sağdan).
Bunun için ünitenin gövdesinde açılmış delikler kullanılabilir.
Boruların deliklerle hizalanması için boruları dikkatlice bükünüz.
Boruları yandan ve alttan geçirirken alttan tutun ve ardından
istenen yöne göre konumlandırın. Yoğunlaşma drenaj hortumu
borulara bantlanabilir.
Boruların sağ yandan, sağ arkadan ve sağ alttan geçirilmesi
Min. 50
(bakım için
alan)
M
in. 75
(P
er
fo
rmans için alan)
Gereken alan
Sağ arka boru hattı
Tüm boyutlar mm olarak verilmiştir
Sağ alttan boru
Sağ yandan boru
Sağ taraf boru hattı için
boru yuvası kapağını
buradan kaldırın
Sol arka boru hattı
Sol yandan boru
Sol alttan boru
Boruların sol yandan, sol arkadan veya sol alttan geçirilmesi

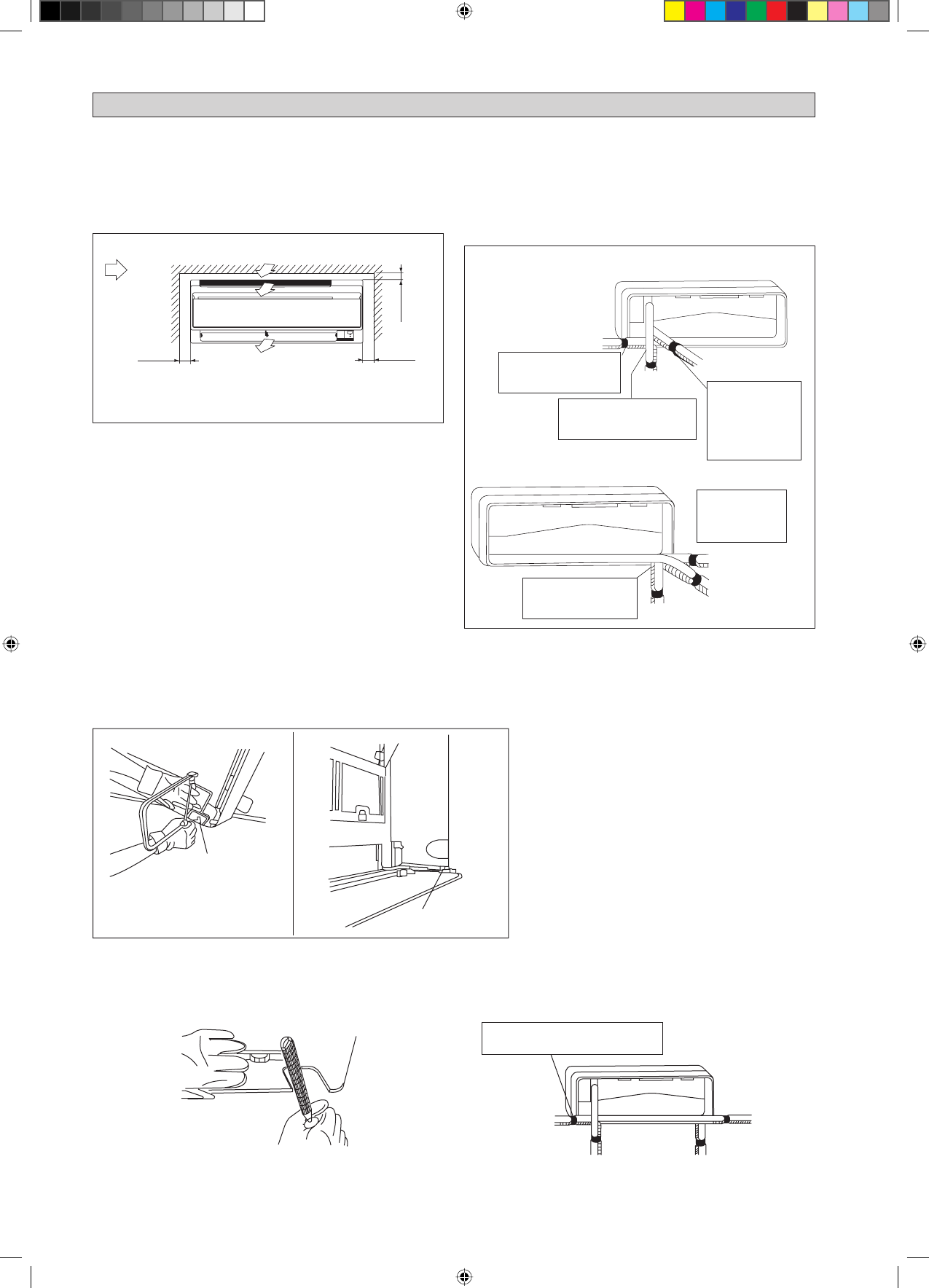

İÇ ÜNİTENİN MONTAJI
Sağ alt boru hattı için boru
yuvası kapağını buradan
kaldırın
Soğutma suyu
borusunu
ve tahliye
hortumunu
yalıtım bantıyla
beraber bağlayın.
Sol taraf boru
hattı için boru
yuvası kapağını
buradan kaldırın
Sol arka boru hattı için
boru yuvası kapağını
buradan kaldırın
Alttan ya da yandan boru
Boru port kapağini ince dişli testere ile kesin.
Alttan boru için: On izgaranin altind.
Yandan boru için: Yan kapak üzerinde (ön ızgara yani ve ünite yani).
İnce dişli testerenin biçak ağzini çentige uygulayin ve eğri ic yüzeydeki boru port kapağini kesin
1)
ü
ü
Boru port kapağı kestikten sonra, doldurma işlemini gerçekleştirin.
Yarım yuvarlak iğne eğesi kullanarak kesme bölümündeki çapakları çıkarın.
Uniteler arasi kablo, soğutucu borular ve drenaj hortumunu izolasyon tapasıyla birlikte sarin.
Daha sonra, kesilen boru deliğine taktıktan sonra drenaj hortumu ve soğutucu boruları duvar deliğine takın.
2)
3)
AÇIKLAMA
Çapakların kolun tahrik bölümüne girmesine izin vermeyin.
Alt ön panele basinç uygulamamaya dikkat edin.
ü
ü
Sol yandan
boru
Sağ alttan boru
Sağ yandan
boru
Soğutucu boru ve drenja hortumunu
yapıstırıcı vinil tapasıyla birlikte bağlayin
Sol alttan boru
Resim sol alttan boruyu gösteriyor.
Ön izgara yanı
Yan kapak
(ön ızgara yanı)
6-8
