3-8

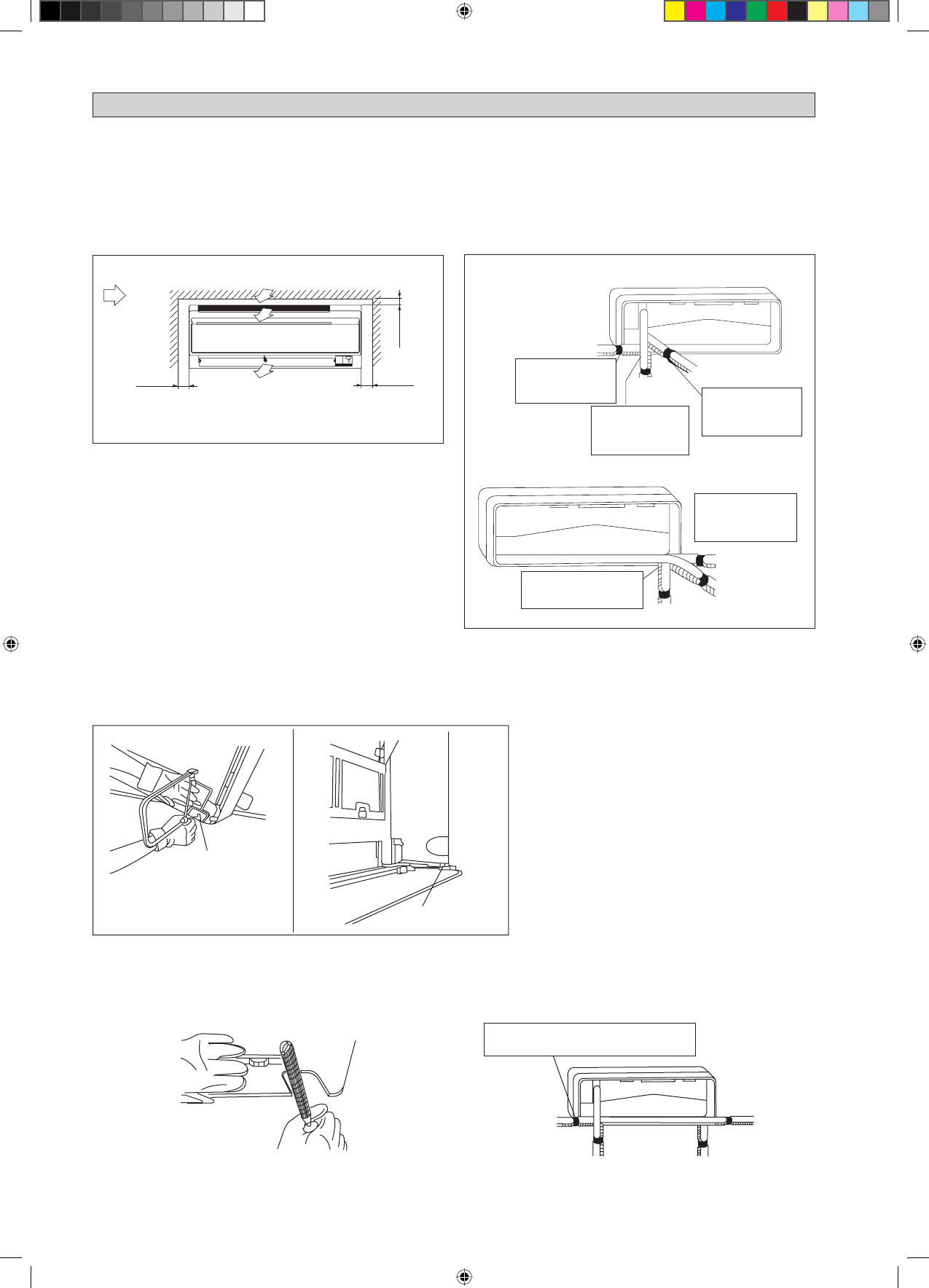

Untere oder seitliche Verrohrung
Die Rohranschlussabdeckung mit einer Laubsäge absägen.
Für die untere Verrohrung: An der Unterseite des Frontgrills
Für die seitliche Verrohrung: An der Seitenabdeckung (Frontgrillseite und Gerätseite).
Die Laubsäge an der Kerbe anlegen und die Rohranschlussabdeckung entlang der aufgerauten Innenober
fl
äche absägen.
1)
ü
ü
Innengeräte sind so zu installieren, daß keine Interferenz zwischen
dem Kühlluftaustritt und der zurückgeführten Luft besteht. Bei
der Installation bitte die in der Zeichnung angegebenen Abstände
beachten. Ein Innenmontage-Gerät darf nicht unter direkter
Sonneneinstrahlung montiert werden. Die Montageposition ist
anhand der Rohrleitung und der Drainage im gegebenen Abstand
zu Türen oder Fenstern zu gewährleisten.
min. 50
(Platz für
Wartung)
Luftstrom
(Im Haus)
Die Kühlmittelleitung kann auf verschiedene Weise an das
Gerät angeschlossen werden (links oder rechts an der Rückseite
des Gerätes). Die Rohre vorsichtig auf die entsprechenden
Lochpositionen biegen. Halten Sie bei einem Seiten- oder
Bodenausgang den unteren Teil des Rohres fest und bringen Sie ihn
in die gewünschte Richtung. Sie können den Kondensatschlauch
mit Klebeband an den Rohren fixieren.
Anschluss der Rohre seitlich rechts, hinten rechts oder unten rechts
min. 50
(Platz für
Wartung)
min. 75
(Platz für Leistung)
Erforderlicher Platz
Verrohrung rechts hinten
Alle Dimensionen sind in mm
Verrohrung
rechts unten
Verrohrung rechts
Entfernen Sie die
Verrohrungsabdeckung
hier für Verrohrung an
der rechten Seite
Verrohrung links
hinten
Verrohrung links
Verrohrung links unten
Rohranschluss Seitlich links, Rückseite links oder Unten links
INSTALLATION DES INNENGERÄTES
Entfernen Sie die
Verrohrungsabdeckung
hier für Verrohrung
rechts unten
Binden Sie das
Kühlmittelrohr und
den Ablaßschlauch mit
Isolierband zusammen.
Entfernen Sie die
Verrohrungsabdeckung
hier für Verrohrung an
der linken Seite
Entfernen Sie die
Verrohrungsabdeckung hier
für Verrohrung links unten
Nachdem die Rohranschlussabdeckung ausgeshnitten wurde, muss gefeilt werden.
Mit einer halbrunden Stilfeile den Schnittbereich entgraten.
Die Greäte-Verbindungskable, Kältemittelleitungen und den Ablaufschlauch mit Isolierband zusammenbinden.
Dann den Ablaufschlauch und die Kältemittelleitungen in das Wandloch einführen, nachdem sie durch die ausgeschnittene Öffnung
hindurchgefuhrt wurden.
2)
3)
HINWEIS
Darauf achten, dass keine Späne in den Antriebsbereich des Armes gelangen.
Darauf achten, dass die untere Frontplatte nicht belastet wird.
ü
ü
Verrohrung
linke Seite
Verrohrung rechts unten
Verrohrung
rechte Seite
Die Kältemittelleitung und den Ablaufschlauch
mit Vinylklebeband zusammenbinded.
Verrohrung links unten
Die Abbildung zeigt eine Verrohrung links unten
Frontgrillseite
Seitenabdeckung
(Frontgrillseite)
