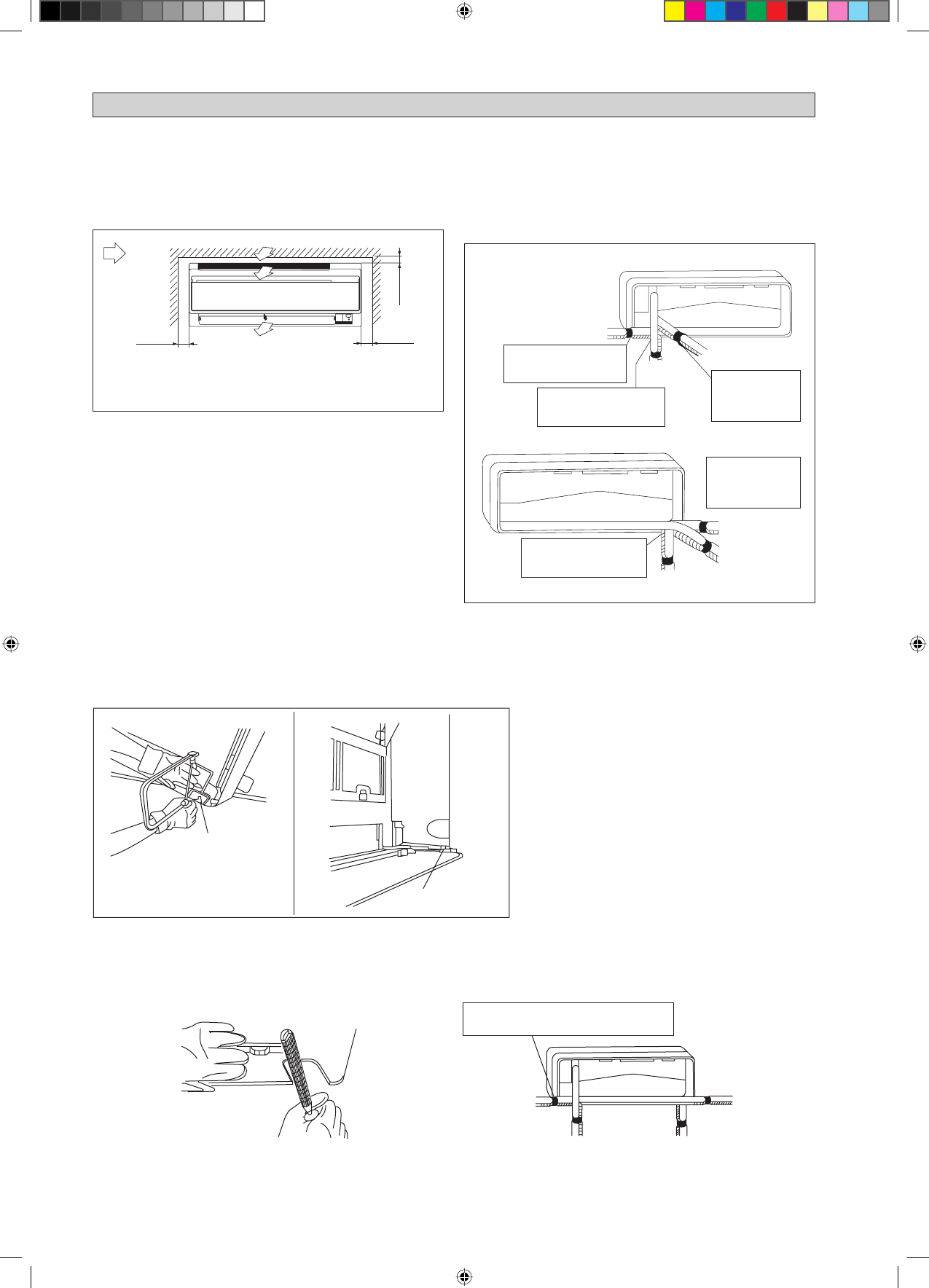

L’unità interna deve essere installata in modo tale da evitare corto
circuito l’aria fredda scaricata con l’aria calda di ritorno. Si prega
di seguire il gioco installazione mostrata in figura. Installare l’unità
interna in modo che non si trovi ad ess ere direttamente esposta ai
raggi del sole o in prossimità di porte e finestre. Questa disposizione
è la migliore anche per le tubazioni e il sistema di drenaggio.
min. 50
(Spazio per la
manutenzione)
Flusso d’aria
(All’interno)
Le tubazioni del refrigerante possono essere collegate in differenti
modi (lato posteriore destro o sinistro) utilizzando i fori predisposti
sul rivestimento esterno. Piegare accuratamente i tubi nel verso
richiesto per condurli al foro appropriato. Per far fuoriuscire il lato
e la parte posteriore, tenere il fondo del tubo e posizionarlo nella
direzione richiesta. Utilizzado del nastro adesivo, fissarve quindi
insieme il tubo di drenaggio.
Tubo laterale destro, posteriore destro o in basso a destra
min. 50
(Spazio per la
manutenzione)
min. 75
(Spazio per le
prestazioni)
Spazio necessario
Tubazione sul lato
destro posteriore
Tutte le dimensioni sono in mm
Tubazione sul
latodestro inferiore
Tubazione sul lato destro
Tubazione sul lato
sinistro posteriore
Tubazione sul lato
sinistro
Tubazione sul lato
sinistro inferiore
Tubo laterale sinistro, posteriore sinistro o in basso a sinistra
INSTALLAZIONE DELL’UNITÀ INTERNA
Rimuovere il coperchio dell’attacco
del tubo in questo punto, in caso di
tubazione sul lato destro inferiore
Legare insieme il tubo di
raffreddamento e il tubo
flessibile di scarico con
nastro isolante.
Rimuovere il coperchio
dell’attacco del tubo in
questo punto, in caso di
tubazione sul lato sinistro
Rimuovere il coperchio dell’attacco
del tubo in questo punto, in caso di
tubazione sul lato sinistro inferiore
Rimuovere il coperchio dell’attacco
del tubo in questo punto, in caso di
tubazione sul lato destro
2-8
Tubazione inferiore o laterale
Tagliare il coperchio dell'attacco del tubo con un seghetto.
Per la tubazione inferiore: Sulla parte inferiore della griglia anteriore
Per la tubazione laterale: Sul coperchio laterale (lato griglia anteriore e laterale dell'unità)
Con la lama del seghetto sulla tacca, tagliare il coperchio dell’attacco del tubo lungo la superficie interna irregolare.
1)
ü
ü
Dopo aver tagliato il coperchio dell'attacco del tubo, eseguire la limatura.
Rimuovere le sbavature lungo la sezione tagliata utilizzando una lima ad ago semicircolare.
Avvolgere il filo inter-unità, i tubi del refrigerante e il tubo flessibile di scarico insieme con nastro isolante.
Quindi, inserire il tubo flessibile di scarico e i tubi del refrigerante nel foro della parete dopo averli inseriti nel foro aperto
per le tubazioni.
2)
3)
NOTA
Fare attenzione a non far entrare dei frammenti nella sezione di transmissione del braccio.
Fare attenzione a non applicare pressione sul pannello anteriore inferiore.
ü
ü
Tubazione
laterale sinistra
Tubazione interiore destra
Tubazione
laterale destra
Fissare insieme il tubo del refrigerante e il tubo
flessibile di scarico con nastro adesivo vinilico.
Tubazione interiore sinistra
La figura mostra il caso delle tubazioni in basso
a sinistra
Lato griglia anteriore
Coperchio laterale
(lato griglia anteriore)
