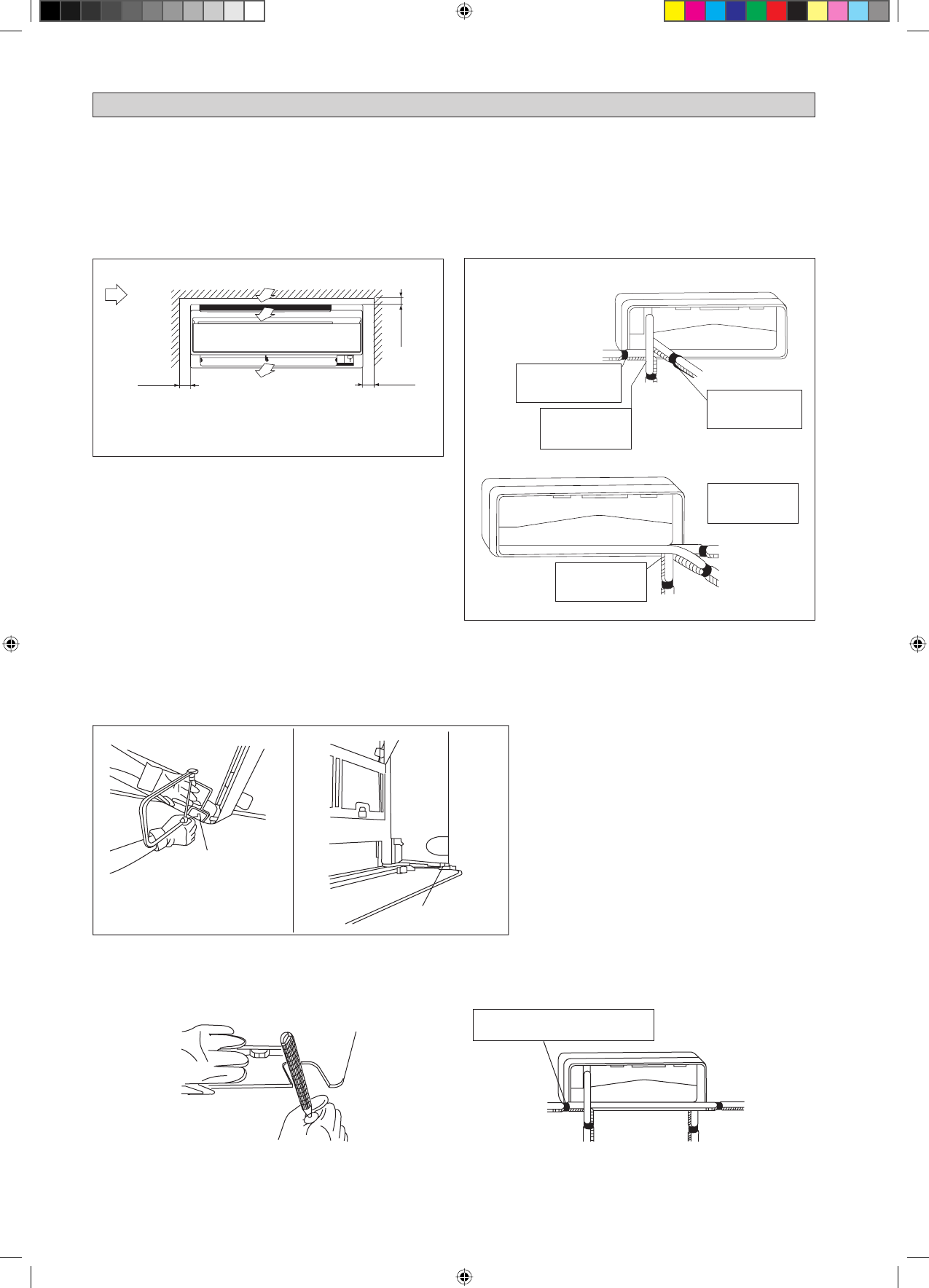

Внутренний блок должен быть установлен таким образом, чтобы
предотвратить замыкание холодного выпускаемого воздуха и
горячего рециркуляционного воздуха. Пожалуйста, соблюдайте
установочные габариты, показанные на рисунке. Не размещайте
внутренний блок в месте возможного воздействия на него прямого
солнечного света. Кроме того, месторасположение должно быть
пригодным для прокладки трубопровода и дренажной системы, а
также должно находиться в удалении от дверей и окон.
мин. 50
(Пространство
для технического
обслуживания)
Поток воздуха
(Комнатный
блок)
Прокладку трубопровода хладагента к блоку можно выполнить
несколькими способами (с левой или с правой стороны на задней
части блока), используя вырезанные отверстия на корпусе блока.
Осторожно согните трубы для придания им необходимого
положения и выравнивания с отверстиями. Для провода сбоку
и внизу подведите трубы и расположите их в необходимом
направлении. Сливной шланг для удаления конденсации можно
прикрепить к трубам с помощью ленты.
Правый боковой, правый задний или правый нижний трубопровод
мин. 50
(Пространство
для технического
обслуживания)
мин. 75
(Простр
анство для
работы)
Требуемое пространство
Подвод труб справа сзади
Все размеры указаны в мм
Правой нижний
трубопровод
Правой боковой
трубопровод
Для подвода труб с правой стороны
снпмите концевую крышку трубы на
данной позиции
Подвод труб слева сэади
Левый боковой
трубопровод
Левый нижний трубопровод
Левый боковой, левый задний или левый нижний трубопровод
УСТАНОВКА КОМНАТНОГО БЛОКА
Для подвода труб справа снизу
снпмите концевую крышку
трубы на данной позиции
Свяжите трубy oxлаждения и
дренажный шланг между собой
иэоляционной лентой.
Для подвода с левой стороны
снимите концевую крышку
трубы на данной поэиции
Для подвода труб слева сниэу
снимите концевую крышку
трубы на данной поэиции
Нижний и боковой трубопроводы
Отрежьте крышку порта трубопровода с помощью лобзика.
Для нижнего трубопровода: На нижней части передней решетки
Для бокового трубопровода: На боковой крышке (боковая часть передней решетки и блока)
С помощью лобзика по выемке отрежьте крышку порта трубопровода вдоль неровной внутренней поверхности.
1)
ü
ü
После отрезания крышки порта трубопровода подпиливайте разрез.
Удалите заусенцы на границе разрез с помощью полукруглого надфиля.
Оберните вместе межблочный провод, трубы для хладагента и дренажный шланг изоляционной лентой.
Затем вставьте дренажный шланг и трубы для хладагента в отверстие в стене после их установки в открытое вырезанное
отвертие для трубопроводов.
2)
3)
ПРИМЕЧАНИЕ
Соблюдайте осторожность, чтобы осколки не попали в движущуюся часть рычага.
Соблюдайте осторожность и не оказывайте давления на нижнюю переднюю панель.
ü
ü
Левый боковой
трубопровод
Правой нижний трубопровод
Правый
боковой
трубопровод
Скрепите вместе трубу для хладагента и
дренажный шланг хлейкой виниловой лентой.
Левый нижний трубопровод
На рисунке изображен случай левого
нижнего трубопровода.
Боковая часть передней
решетки
Боковая крышка
(боковая часть передней решетки)
