4-8

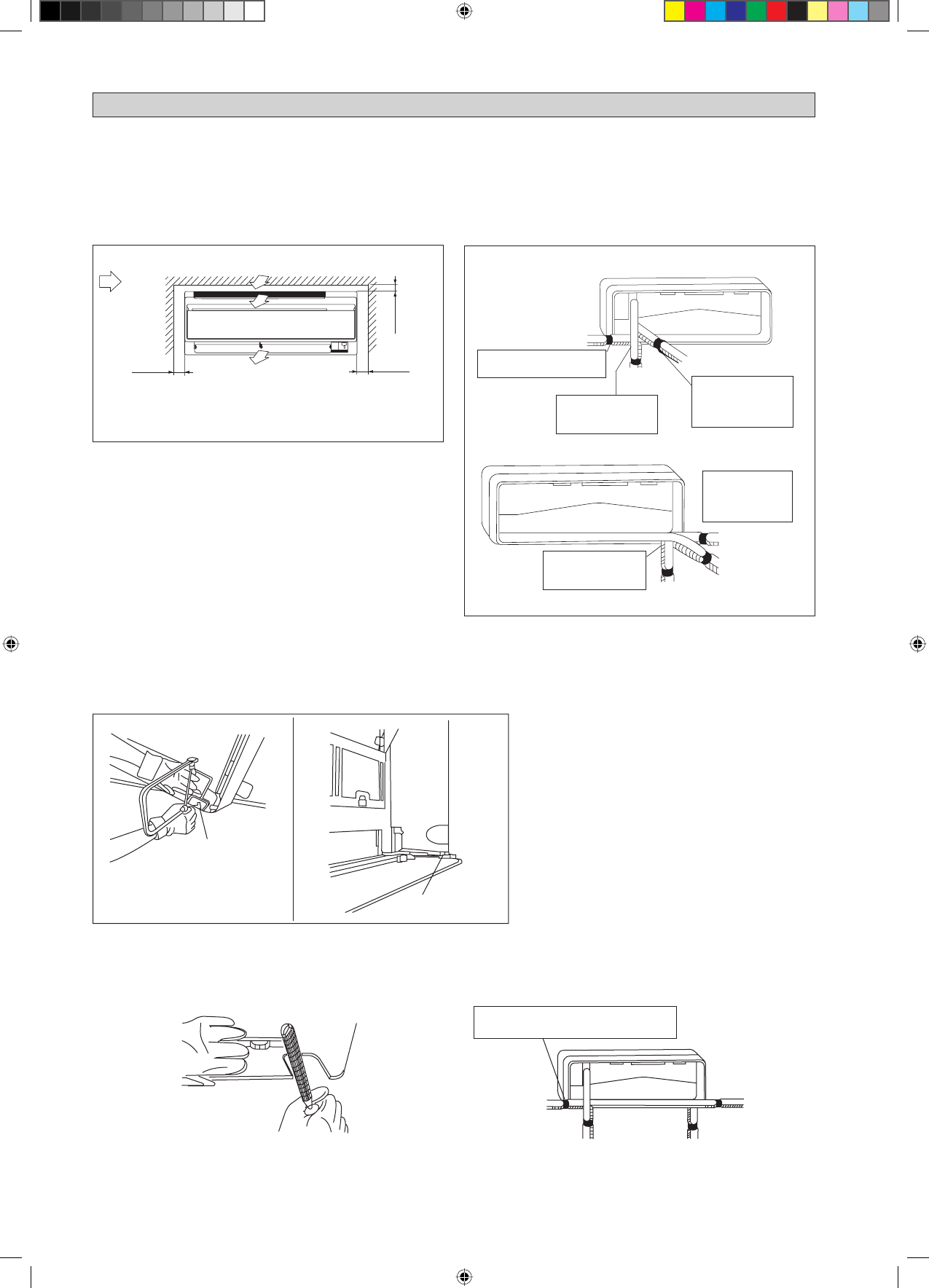

La unidad de interior debe estar instalada de modo que el aire de
descarga frío no entre en contacto con el aire de retorno caliente.
Por favor, siga el espacio proporcionado para la instalación tal y
como se indica en el gráfico. No colocar la unidad de interior donde
le caiga la luz del sol directamente. El emplazamiento debe ser
adecuado para las tuberías y la evacuación y debe estar lejos de la
puerta o ventana.
min. 50
(Espacio para
mantenimiento)
Circulación
del aire
(Interior)
La tubería de refrigerante se puede dirigir hasta la unidad
de varias maneras (izquierda o derecha detrás de la unidad),
u s a n d o l o s a g u j e r o s r e c o r t a d o s e n l a c a j a d e l a u n i d a d .
Doblar cuidadosamente las tuberías hasta la posición requerida para
alinearlas con el agujero. Para la extracción inferior y lateral, sujetar
la parte inferior de la tubería y fijar la dirección. La manguera de
desagüe de condensación debe ser fijada con cinta a las tuberías.
Tubería lateral derecha, trasera derecha o inferior derecha
min. 50
(Espacio para
mantenimiento)
min. 75
(Espacio para uso)
Espacio necesario
Tubería posterior
derecha
Todas las dimensiones están en mm
Tubería inferior
derecha
Tubería derecha
Saque de aquí la tapa del orificio
del tubo para la tubería derecha
Tubería posterior
izquierda
Tubería izquierda
Tubería inferior
izquierda
Tubería lateral izquierda, trasera izquierda o inferior izquierda
INSTALACIÓN DE LA UNIDAD INTERIOR
Saque de aquí la tapa del
orificio del tubo para la
tubería derecha inferior
Ate conjuntamente el
tubo de refrigerante y la
manguera de drenaje con
cinta aislante.
Saque de aquí la
tapa del orificio del
tubo para la tubería
izquierda.
Saque de aquí la tapa del
orificio del tubo para la
tubería inferior izquierda
Tubería inferior o lateral
Corte la tapa de orificio de tubo con una segueta.
Para la tubería inferior: En la parte inferior de la rejilla delantera.
Para la tubería lateral: En la tapa lateral (lado de la rejila delantera y lado de la unidad).
Aplique la hoja de la segueta a la hendidura, y corte la tapa de orificio de tubo a lo largo de la superficie interna irregular.
1)
ü
ü
Después de cortar la tapa de orificio de tubo, realice la limadura.
Remueva las rebabas a lo largo de la sección cortada usando una lima de aguja semiredonda.
Envuelva el cable entre unidades, tubos refrigerantes y la manguera de drenaje con cinta aisladora.
Luego, inserte la manguera de drenaje y los tubos refrigerantes en el orificio de pared después de insertarlos dentro del orificio
abierto de la tubería cortada.
2)
3)
NOTA
Asegúrese de no dejar que entren virutas en la sección de comunicación del brazo.
Asegúrese de no poner presión en el panel frontal inferior.
ü
ü
Tubería lateral
izquierda
Tubería inferior derecha
Tubería lateral
derecha
Ate el tubo refrigerante y la manguera de
drenaje con cinta de vinilo adhesivo
Tubería inferior izquierda
La figura muestra el caso de la tubería
inferior izquierda
Lado de la rejilla delantera
Tapa lateral
(lado de la rejilla delantera)
