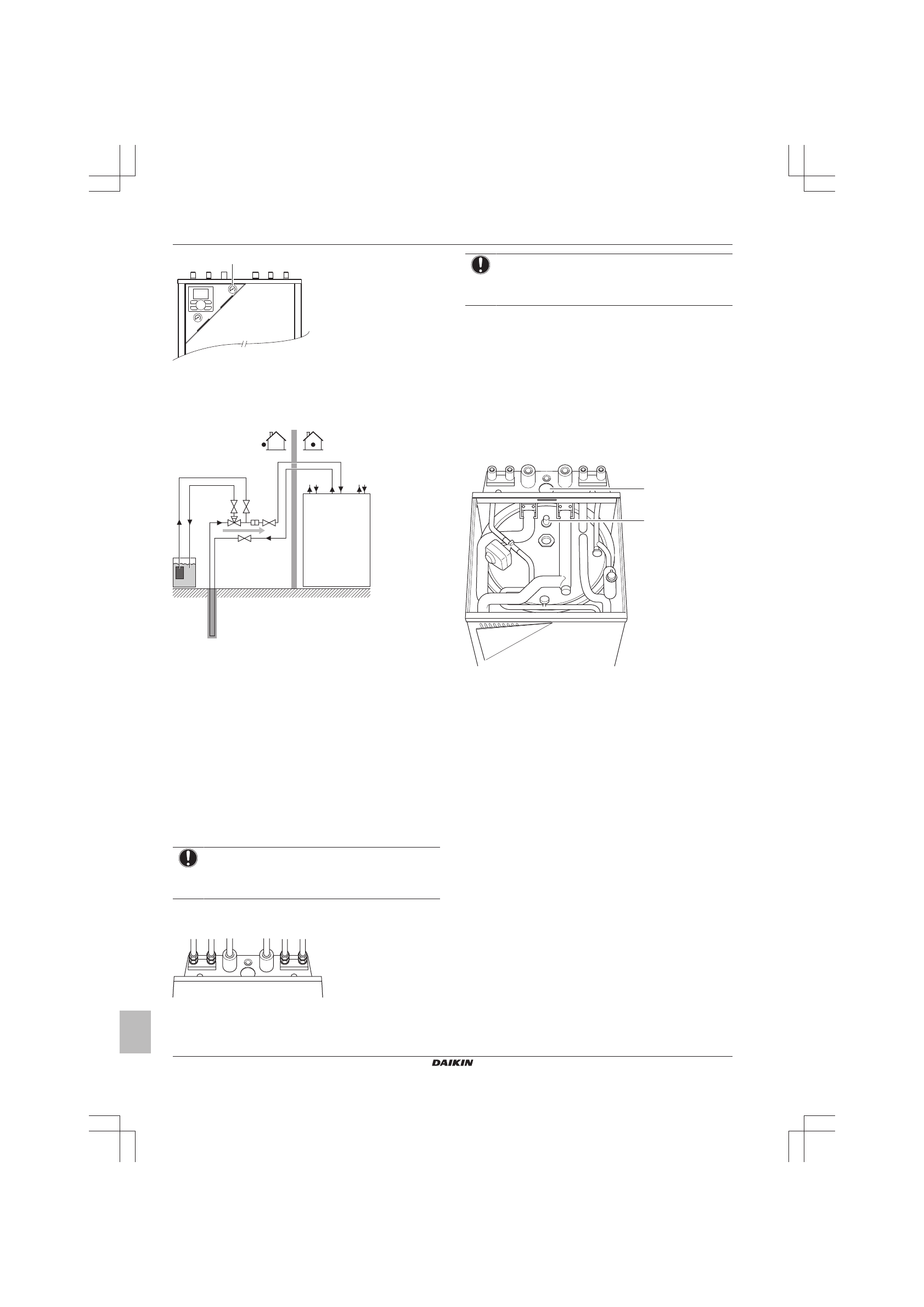

4 Монтаж
Руководство по монтажу
8
EGSQH10S18AA9W
Тепловой насос Daikin Altherma, использующий теплоту грунта
4P351747-1E – 2016.02
a
a
Манометр солевого раствора
4
Необходимо выпустить из контура солевого раствора как
можно больше воздуха. Инструкции приведены в разделе
5
Верните 3-ходовой клапан в исходное положение.
4.3.3
Изоляция трубопровода солевого
раствора
Трубопроводы
во
всем
контуре
солевого
раствора
НЕОБХОДИМО теплоизолировать в целях предотвращения
потери теплопроизводительности.
Учитывайте, что на трубопроводах контура солевого раствора в
помещении
может/будет
образовываться
конденсат.
Предусмотрите соответствующую теплоизоляцию для этих
трубопроводов.
4.4
Соединение трубопроводов
воды
4.4.1
Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При
соединении
трубопроводов
НЕ
прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
1
Подсоедините трубопроводы входа и выхода горячей воды
бытового потребления к внутреннему агрегату.
a
c
b
d
a
Выход воды для нагрева помещения
b
Вход воды для нагрева помещения
c
Выход горячей воды бытового потребления
d
Вход холодной воды бытового потребления (подача
холодной воды)
ПРИМЕЧАНИЕ
Рекомендуется установить запорные клапаны на
соединения входа холодной воды и выхода горячей
воды. Запорные клапаны приобретаются на месте.
2
Подсоедините трубопроводы входа и выхода воды для
нагрева помещения к внутреннему агрегату.
4.4.2
Подсоединение трубопроводов
рециркуляции
Предварительные условия:
Требуется только в случае
применения рециркуляции в системе.
1
Отвинтите и выньте винты в нижней части блока.
2
Опустите переднюю панель агрегата и снимите ее.
3
Отвинтите и выньте 4 винта, крепящие верхнюю панель.
4
Снимите верхнюю панель с блока.
a
b
a
Выбивное отверстие
b
Подсоединение трубопровода рециркуляции
5
Удалите выбивное отверстие на задней стороне агрегата.
6
Подсоедините
трубопровод
рециркуляции
к
рециркуляционному соединению и проведите трубопровод
через выбивное отверстие на задней стороне агрегата.
7
Установите изоляционное покрытие и кожух.
4.4.3
Подсоединение сливного шланга
На
компонентах
контура
солевого
раствора
в
отсеке
компрессора блока может образовываться конденсат. Блок
содержит дренажный поддон. В зависимости от температуры и
влажности в помещении, а также от условий эксплуатации
дренажный поддон может переполняться. Сливной шланг
поставляется вместе с агрегатом.
Сливной шланг выведен слева на задней стороне, рядом с
нижней панелью блока. Для откачки воды в дренажную систему,
возможно,
потребуется
установить
дренажный
насос
(приобретается на месте).
4.4.4
Заполнение контура нагрева
помещения
1
Подсоедините к наполнительному клапану (приобретается
по месту установки) шланг подачи воды.
