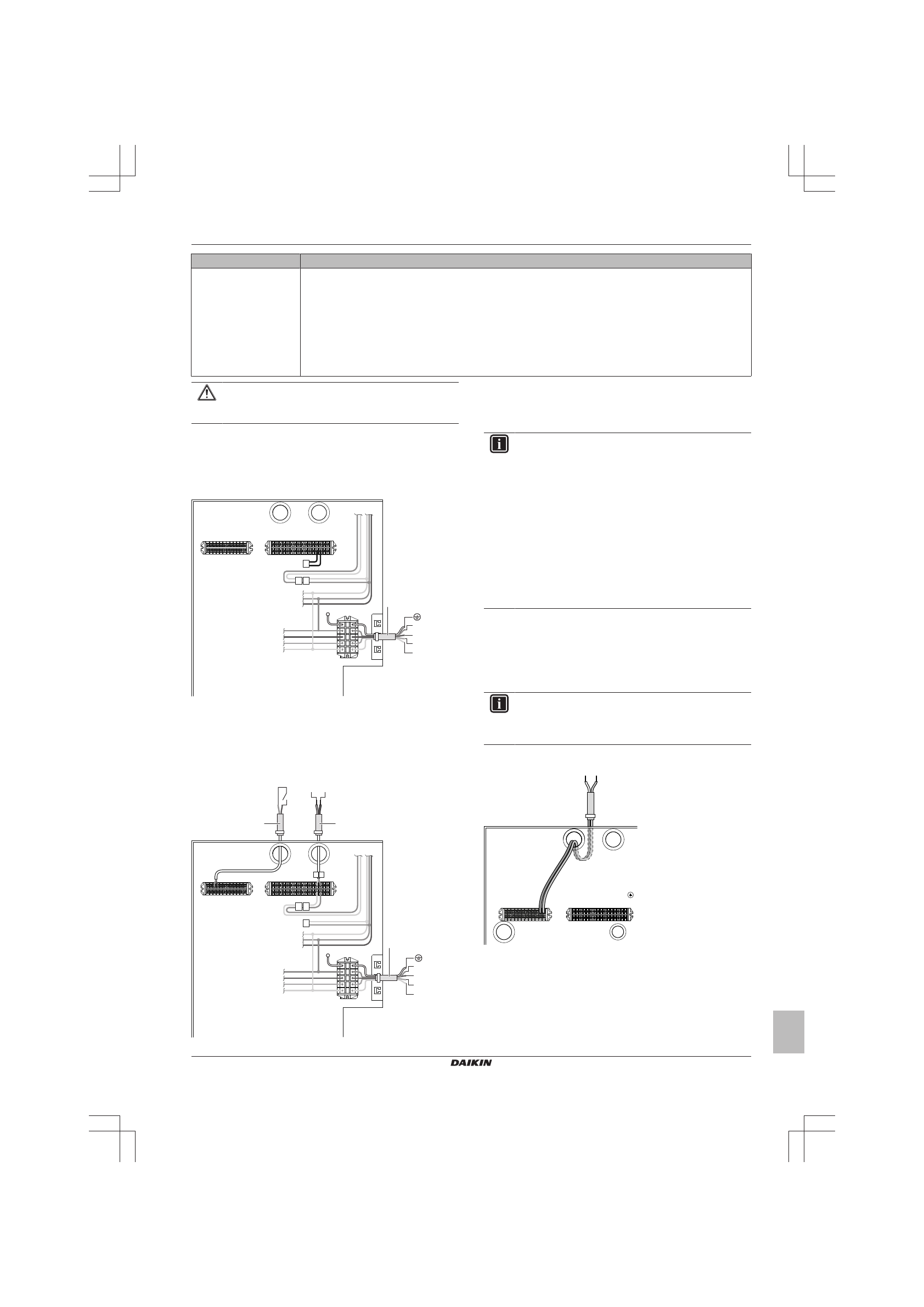

4 Монтаж
Руководство по монтажу
11
EGSQH10S18AA9W
Тепловой насос Daikin Altherma, использующий теплоту грунта
4P351747-1E – 2016.02
Проводка
Допустимые кабели (в зависимости от типа блока и установленных опций)
c
Сигнал регулировки
высокого напряжения
▪ Источник электропитания по льготному тарифу
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ Запорный клапан (приобретается на месте)
▪ Насос горячей воды бытового потребления (приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним источником тепла
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.5.3
Подключение основного источника
питания
1
Выполните подключение к сетевому электропитанию.
В случае установки обычного источника электропитания
X1M
N
L3
L2
L1
X2M
30
X6YB
X6Y X6YA
31
X5M
a
X19A
X1A
Обозначение: см. рисунок ниже.
В
случае
установки
источника
электропитания
по
льготному тарифу
Подсоедините X6Y к X6YB.
X1M
N
L3
L2
L1
X2M
29
34
X6YB
X6YA
X6Y
X5M
a
X19A
X1A
S1S
L
N
b
c
3 4
30 31
a
Электропитание
b
Обычный источник электропитания
c
Контакт энергосберегающего источника питания
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
ИНФОРМАЦИЯ
В случае установки источника электропитания по
льготному
тарифу
подсоедините
X6Y
к
X6YB.
Потребность в обычном источнике электропитания для
внутреннего агрегата (b) X2M30/31 зависит от типа
источника электропитания по льготному тарифу.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если
работа
источника
электропитания
по
льготному тарифу прерывается в активном режиме
ИЛИ
▪ если
не
допускается
потребление
энергии
внутренним агрегатом от источника электропитания
по льготному тарифу в активном режиме.
4.5.4
Подсоединение дистанционного
наружного датчика
Дистанционный
наружный
датчик
(поставляется
как
дополнительное
оборудование)
измеряет
окружающую
температуру снаружи.
ИНФОРМАЦИЯ
Если нужная температура воды на выходе зависит от
погоды, важно постоянно измерять температуру
снаружи.
1
Подсоедините кабель внешнего датчика температуры к
внутреннему агрегату.
X2M
X5M
11
10
12
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
3
Установите дистанционный наружный датчик, как описано в
инструкции
по
монтажу
датчика
(поставляется
как
дополнительное оборудование).
