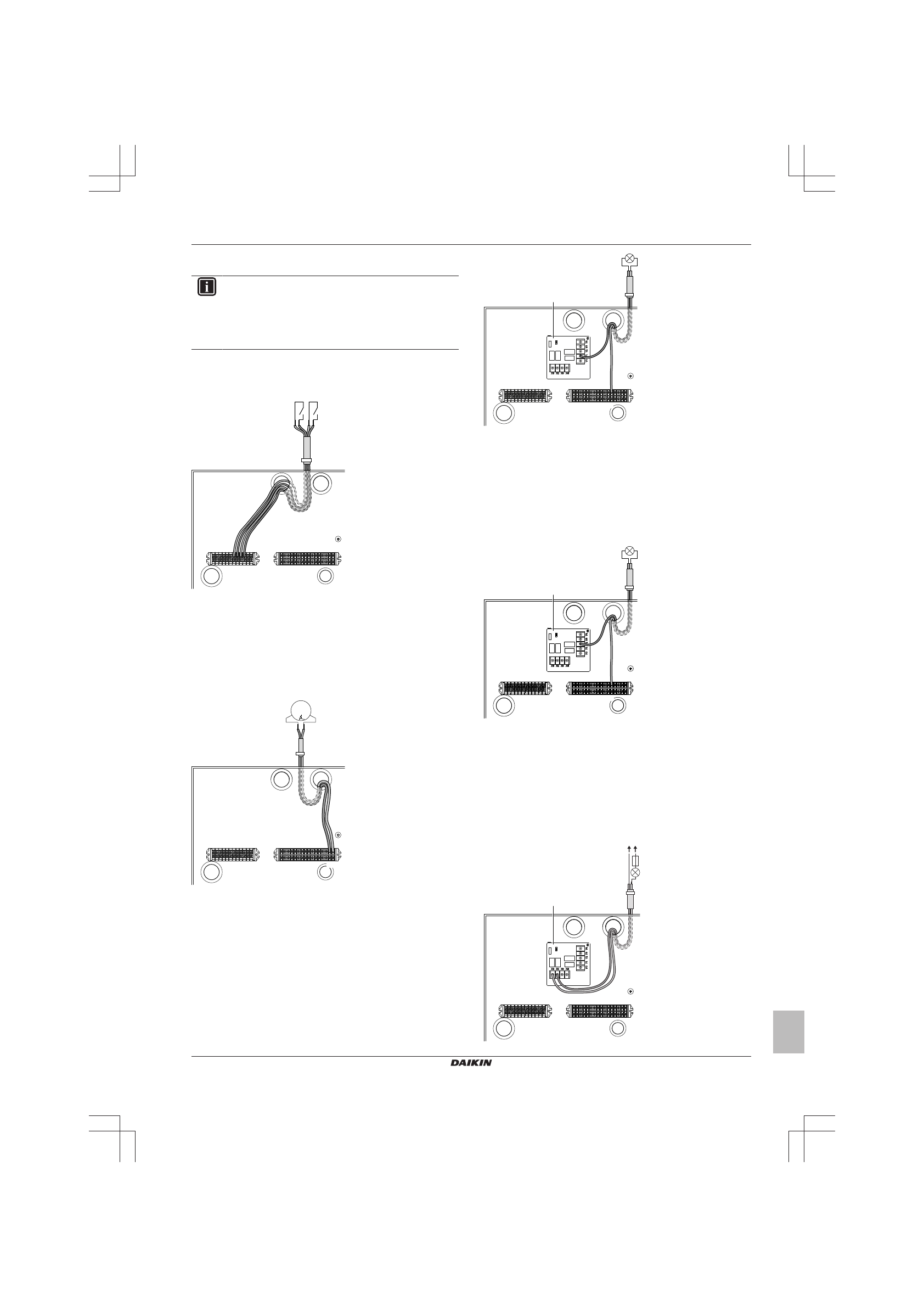

4 Монтаж
Руководство по монтажу
13
EGSQH10S18AA9W
Тепловой насос Daikin Altherma, использующий теплоту грунта
4P351747-1E – 2016.02
4.5.7
Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если
используется
электрический
счетчик
с
транзисторным
выходом,
проверьте
полярность.
Положительный вывод НЕОБХОДИМО подсоединять к
контактам X5M/7 и X5M/9; отрицательный — к
контактам X5M/8 и X5M/10.
1
Подсоедините
кабель
электрических
счетчиков
к
соответствующим контактам, как показано на приведенном
рисунке.
X2M
X5M
6
8910
7
S2S S3S
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.8
Подключение насоса горячей воды
бытового потребления
1
Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
X2M
X5M
35
34
1~
M
M2P
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.9
Подключение подачи аварийного
сигнала
1
Подсоедините кабель подачи аварийного сигнала к
соответствующим контактам, как показано на приведенном
рисунке.
X2M
X5M
A4P
29
a
a
Необходима установка EKRP1HB.
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.10
Подключение выхода ВКЛ/ВЫКЛ
нагрева помещения
1
Подсоедините
кабель
выхода
ВКЛ/ВЫКЛ
нагрева
помещения к соответствующим контактам, как показано на
рисунке ниже.
X2M
X5M
A4P
29
a
a
Необходима установка EKRP1HB.
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.11
Подключение переключения на
внешний источник тепла
1
Подсоедините кабель переключения на внешний источник
тепла к соответствующим контактам, как показано на
приведенном рисунке.
X2M
X5M
A4P
L
N
a
