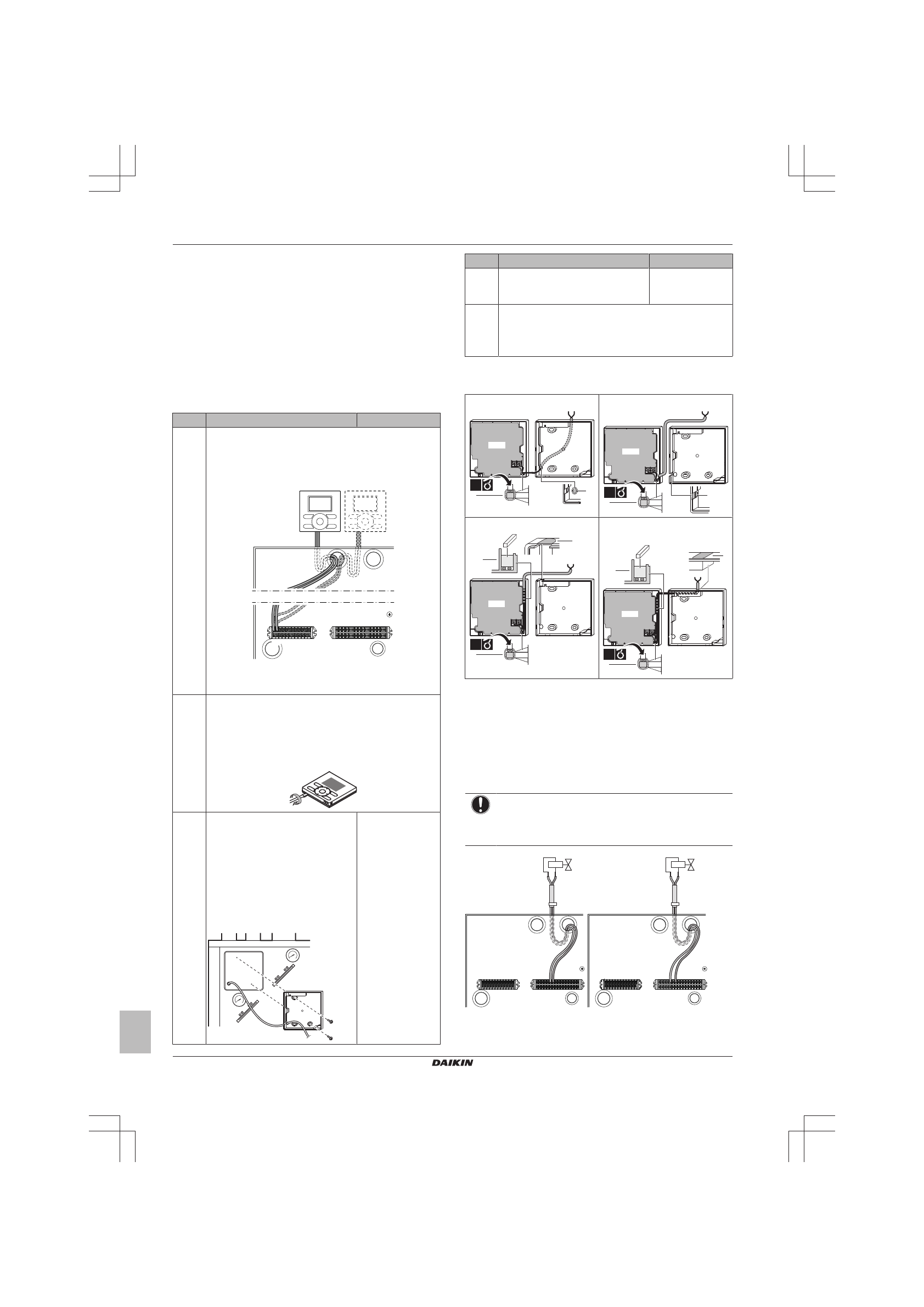

4 Монтаж
Руководство по монтажу
12
EGSQH10S18AA9W
Тепловой насос Daikin Altherma, использующий теплоту грунта
4P351747-1E – 2016.02
4.5.5
Подключение интерфейса
пользователя
▪ Если используется 1 интерфейс пользователя, он может
устанавливаться на внутреннем агрегате (для управления
рядом с внутренним агрегатом) или в помещении (когда
используется как комнатный термостат).
▪ Если используются 2 интерфейса пользователя, 1 из них
можно установить на внутреннем агрегате (для управления
рядом с внутренним агрегатом) + 1 в помещении
(используется как комнатный термостат).
Процедура незначительно отличается в зависимости от места
установки интерфейса пользователя.
#
На внутреннем агрегате
В помещении
1
Подсоедините кабель интерфейса пользователя к
внутреннему агрегату.
Прикрепите кабель с помощью стяжек к креплениям
стяжек кабелей.
X2M
X5M
a
b
1 2
a
Основной интерфейс пользователя
(a)
b
Дополнительный интерфейс пользователя
2
Вставьте отвертку в пазы на нижней стороне
интерфейса пользователя и осторожно отделите
лицевую плату от настенной панели.
Печатная плата монтируется на лицевой плате
интерфейса пользователя. Следите, чтобы НЕ
повредить ее.
3
Используйте 2 винта из пакета с
принадлежностями, чтобы
прикрепить настенную панель
интерфейса пользователя к
листовому металлу блока.
Будьте внимательны, чтобы НЕ
деформировать форму задней
стороны интерфейса пользователя
из-за перезатяжки крепежных
винтов.
Прикрепите
настенную панель
интерфейса
пользователя к
стене.
#
На внутреннем агрегате
В помещении
4
Подсоедините, как показано на
рис. 4A.
Подсоедините, как
показано на рис.
4A, 4B, 4C или 4D.
5
Установите лицевую плату обратно на настенной
панели.
При креплении лицевой платы к агрегату следите,
чтобы НЕ зажать проводку.
(a)
Основной интерфейс пользователя требуется для
работы, но должен заказываться отдельно
(обязательная опция).
4A Подсоединение сзади
b
a
PCB
1×
4B Подсоединение слева
a
PCB
b
1×
4C Подсоединение сверху
a
b
PCB
b
1×
4D Подсоединение сверху по
центру
a
PCB
b
b
1×
a
С помощью кусачек или аналогичного инструмента
сделайте в этой части отверстие для проводки.
b
С помощью фиксатора проводки и зажима закрепите
проводку на передней части корпуса.
4.5.6
Подсоединение запорного клапана
1
Подсоедините
кабель
управления
клапана
к
соответствующим контактам, как показано на приведенном
рисунке.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подсоединяется по-
разному.
NO
NC
X2M
X5M
5
6 7
5
6
7
X2M
X5M
M2S
M2S
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
