4 Монтаж
Руководство по монтажу
5
EGSQH10S18AA9W
Тепловой насос Daikin Altherma, использующий теплоту грунта
4P351747-1E – 2016.02
См. рекомендуемую процедуру в разделе
проверок во время пуско-наладки" на стр. 21
.
3.3
Подготовка электрической
проводки
3.3.1
Обзор электрических соединений
внешних и внутренних приводов
Позиция
Описание
Провода
Максималь
ный
рабочий
ток
Электропитание внутреннего агрегата
1
Электропитание
компонентов E1 и E3
3+N + GND
(a)
2
Электропитание
компонентов E2
2
(c)
4
Источник
электропитания по
льготному тарифу
(беспотенциальный
контакт)
2
(d)
5
Обычный источник
электропитания
2
6,3 А
Интерфейс пользователя
6
Интерфейс
пользователя
2
(e)
Дополнительное оборудование
12
Комнатный термостат 3 или 4
100 мА
(b)
13
Наружный датчик
температуры
окружающего воздуха
2
(b)
14
Внутренний датчик
температуры
окружающего воздуха
2
(b)
15
Конвектор теплового
насоса
4
100 мА
(b)
Компоненты, приобретаемые на месте
16
Запорный клапан
2
100 мА
(b)
17
Электрический
счетчик
2 (на счетчик)
(b)
18
Насос горячей воды
бытового
потребления
2
(b)
19
Подача аварийного
сигнала
2
(b)
20
Переключение на
управление внешним
источником тепла
2
(b)
22
Цифровые вводы
потребления энергии
2 (на входной
сигнал)
(b)
(a)
Смотрите паспортную табличку на блоке.
(b)
Минимальное сечение кабеля 0,75 мм².
(c)
Сечение кабеля 2,5 мм².
(d)
Кабель сечением 0,75 мм²–1,25 мм², максимальная
длина: 50 м. Слаботочный контакт должен
выдерживать напряжение не менее 15 В пост. тока при
10 мА.
(e)
Кабель сечением 0,75 мм²–1,25 мм²; максимальная
длина: 500 м. Подходит для соединений как
одиночного, так и двойного интерфейса пользователя.
ПРИМЕЧАНИЕ
Дополнительные
технические
характеристики
различных соединений указаны внутри внутреннего
агрегата.
4
Монтаж

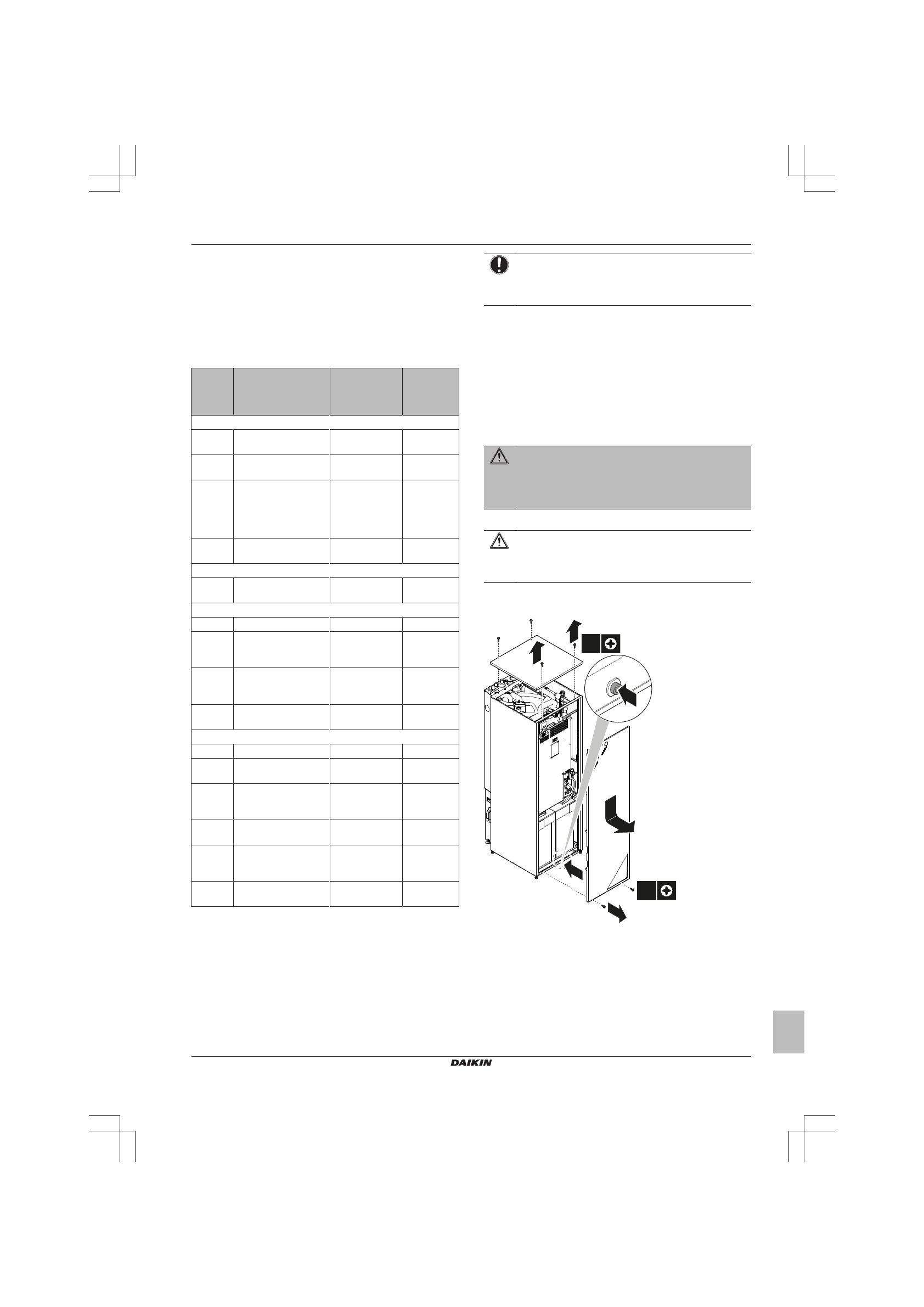

4.1
Открытие агрегата
4.1.1
Чтобы открыть внутренний агрегат
1
Отвинтите и выньте винты в нижней части блока.
2
Нажмите на кнопку в нижней части передней панели.
ПРЕДУПРЕЖДЕНИЕ: Острые края
Удерживайте переднюю панель за верхнюю часть, а не
за нижнюю. Будьте осторожны, возможно повреждение
пальцев острыми кромками в нижней части передней
панели.
3
Опустите переднюю панель агрегата и снимите ее.
ПРЕДОСТЕРЕЖЕНИЕ
Передняя панель очень тяжелая. Будьте внимательны,
чтобы НЕ прищемить пальцы при открывании и
закрывании агрегата.
4
Отвинтите и выньте 4 винта, крепящие верхнюю панель.
5
Снимите верхнюю панель с блока.
4×
2×
3
2
4
5
1
2
