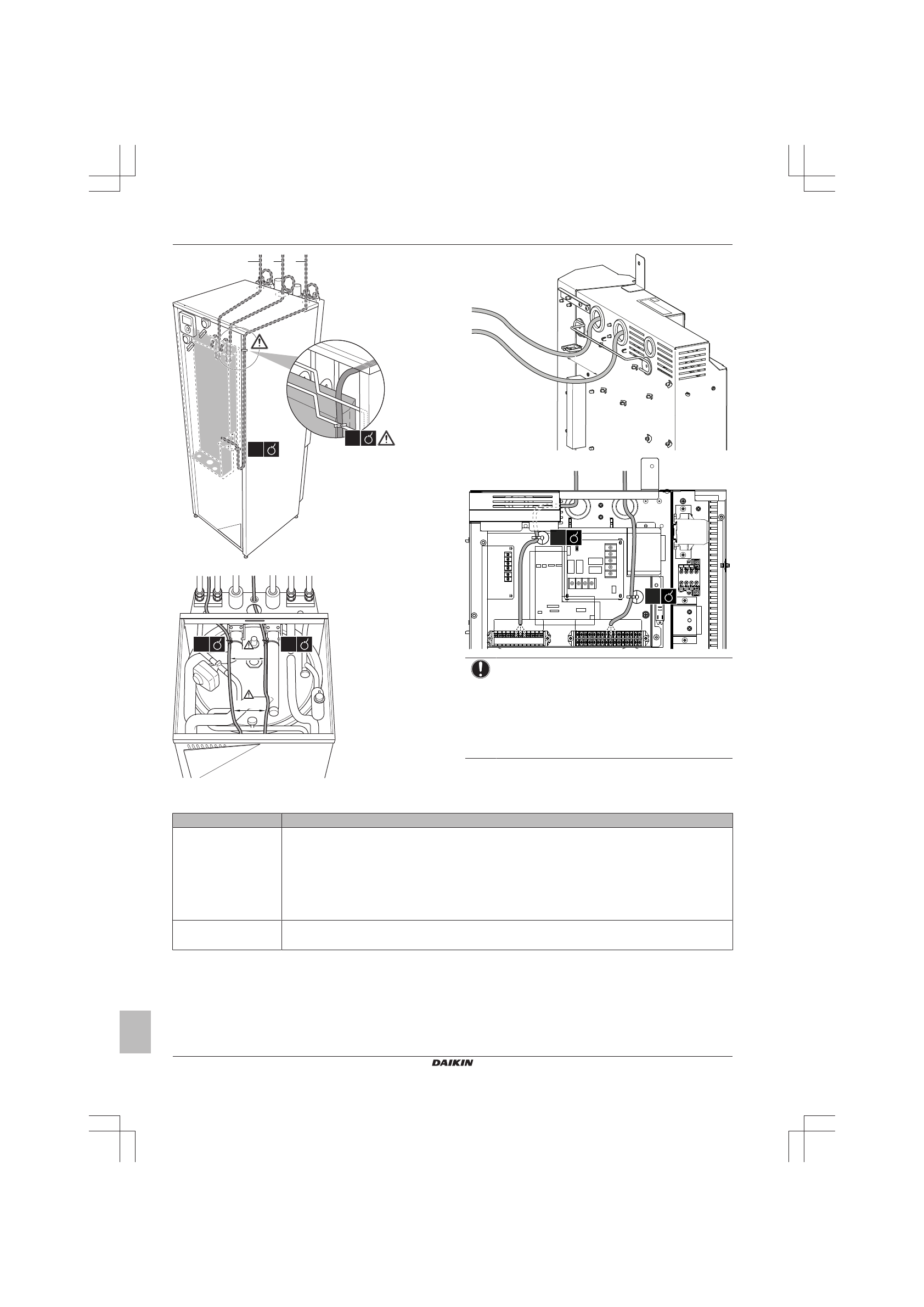

4 Монтаж
Руководство по монтажу
10
EGSQH10S18AA9W
Тепловой насос Daikin Altherma, использующий теплоту грунта
4P351747-1E – 2016.02
1×
1×
a
c
b
a
c
≥50 mm
≥50 mm
1×
1×
c
a
≥50 mm
X5M
X2M
X1 X2 X3 X4
YC
Y1
Y2
Y3
Y4
11 12
1×
1×
a
c
ПРИМЕЧАНИЕ
▪ Убедитесь, что кабели низкого (а) и высокого (с)
напряжения находятся друг от друга на расстоянии
не менее 50 мм.
▪ Убедитесь, что кабели (а) и (с) проложены между
направляющей
и
нижней
панелью
распределительной
коробки
для
защиты
от
проникновения воды.
4
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей в целях устранения натяжения и обеспечьте
ОТСУТСТВИЕ контакта кабеля с трубами и острыми
краями.
Проводка
Допустимые кабели (в зависимости от типа блока и установленных опций)
a
Низкое напряжение
▪ Контакт энергосберегающего источника питания
▪ Интерфейс пользователя
▪ Цифровые вводы потребления энергии (приобретаются на месте)
▪ Наружный датчик температуры окружающего воздуха
▪ Комнатный датчик температуры окружающего воздуха (опция)
▪ Электрические счетчики (приобретаются на месте)
b
Высоковольтное питание
▪ Обычный источник электропитания (источник электропитания для агрегата)
