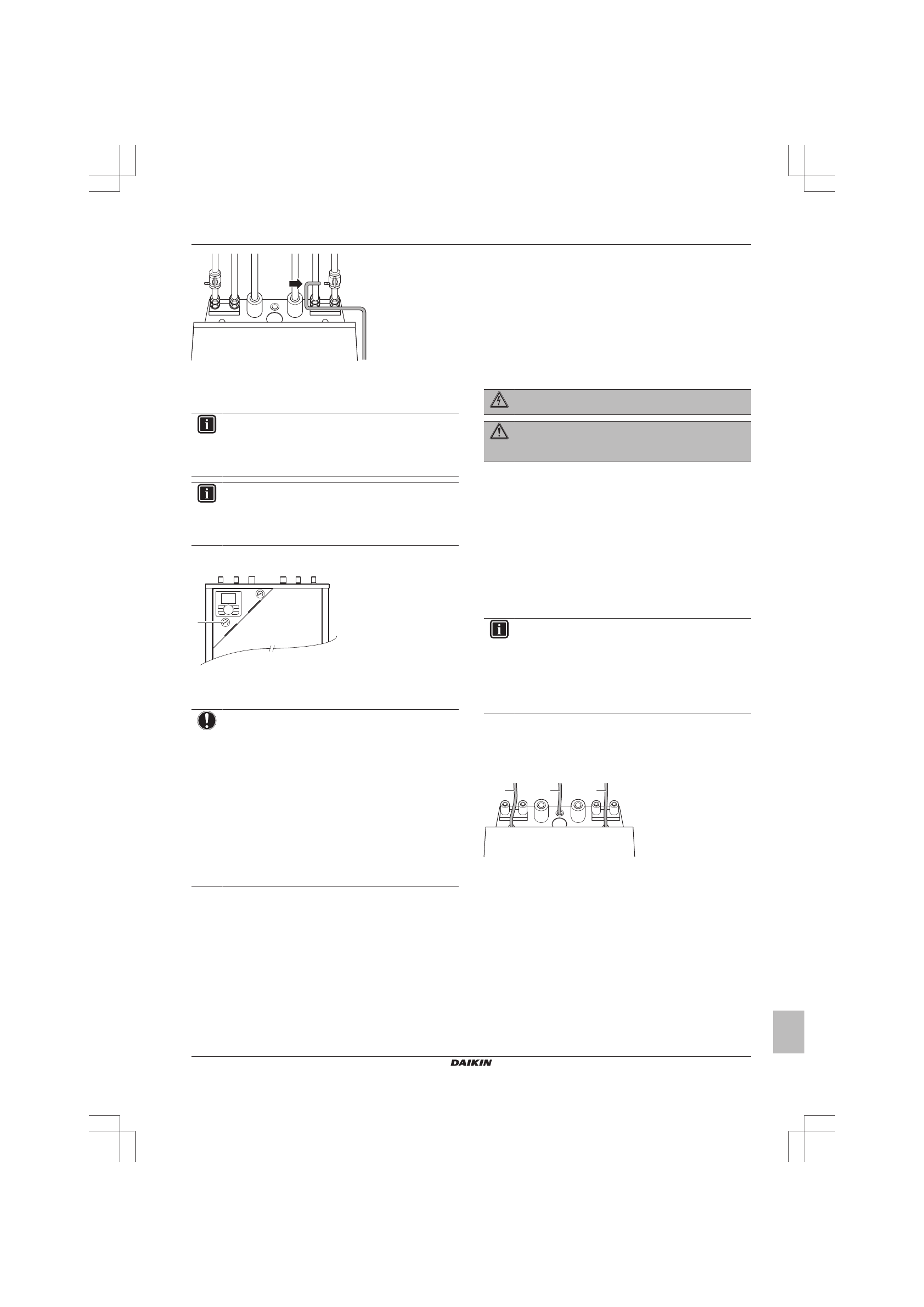

4 Монтаж
Руководство по монтажу
9
EGSQH10S18AA9W
Тепловой насос Daikin Altherma, использующий теплоту грунта
4P351747-1E – 2016.02
2
Откройте наполнительный клапан.
3
Убедитесь в том, что автоматический клапан выпуска
воздуха открыт (не менее чем на 2 оборота).
ИНФОРМАЦИЯ
Местоположение клапана выпуска воздуха см. в
разделе “Размеры и пространство для обслуживания:
внутренний агрегат” в главе
.
ИНФОРМАЦИЯ
Местоположение клапана выпуска воздуха см. в
разделе “Размеры и пространство для обслуживания:
внутренний агрегат” руководства по применению для
установщика.
4
Заправляйте систему водой до тех пор, пока манометр не
покажет давление ±2,0 бар.
a
a
Манометр воды
5
Необходимо выпустить из контура воды как можно больше
воздуха.
ПРИМЕЧАНИЕ
▪ Присутствие воздуха в контуре циркуляции воды
может привести к сбоям в работе резервного
нагревателя.
Во
время
заполнения
будет
невозможно удалить весь воздух из системы.
Оставшийся
воздух
будет
удален
через
автоматические клапаны выпуска воздуха в первые
часы
работы
системы.
Впоследствии
может
потребоваться дополнительная заправка воды.
▪ Для выпуска воздуха из системы применяется
специальная
функция,
описание
которой
приводится в главе
.
Эта функция используется для выпуска воздуха из
змеевика теплообменника резервуара горячей воды
бытового потребления.
6
Закройте наполнительный клапан.
7
Отсоедините шланг подачи воды от наполнительного
клапана.
4.4.5
Заполнение резервуара горячей воды
бытового потребления
1
Откройте по очереди каждый кран горячей воды, чтобы
выпустить из трубопроводов системы весь воздух.
2
Откройте подающий вентиль холодной воды.
3
Когда весь воздух выйдет, закройте все краны воды.
4
Проверьте, нет ли утечек.
5
Поработайте вручную с установленным на месте клапаном
сброса
давления,
чтобы
убедиться
в
отсутствии
препятствий прохода воды по трубопроводу нагнетания.
4.4.6
Для изоляции трубопровода воды
Трубопроводы
во
всем
контуре
воды
НЕОБХОДИМО
теплоизолировать
в
целях
предотвращения
потери
теплопроизводительности.
4.5
Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для
электропитания
ОБЯЗАТЕЛЬНО
используйте
многожильные кабели.
4.5.1
Соблюдение электрических
нормативов
Оборудование соответствует требованиям EN/IEC 61000-3-12
(Европейский/международный
технический
стандарт,
устанавливающий
пределы
по
гармоническим
токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, с входным током >16 А и ≤75 А
на фазу.).
4.5.2
Подключение электропроводки на
внутренний агрегат
ИНФОРМАЦИЯ
Предусмотрите дополнительные 35 см для всех
проводов, которые должны подключаться к клеммным
колодкам X2M и X5M на опоре из листового металла
над печатной платой hydro. Дополнительный провод
должен закрепляться стяжками на задней стороне
блока. Это необходимо, чтобы гарантировать удобство
обслуживания, например, печатной платы hydro.
1
Открытие внутреннего агрегата описано в разделах
"4.1.1 Чтобы открыть внутренний агрегат" на стр. 5
и
"4.1.2 Чтобы открыть крышку распределительной коробки
внутреннего агрегата" на стр. 6
2
Проводка должна входить в блок сверху:
a
c
b
3
Проводка
внутри
блока
должна
быть
выполнена
следующим образом:
