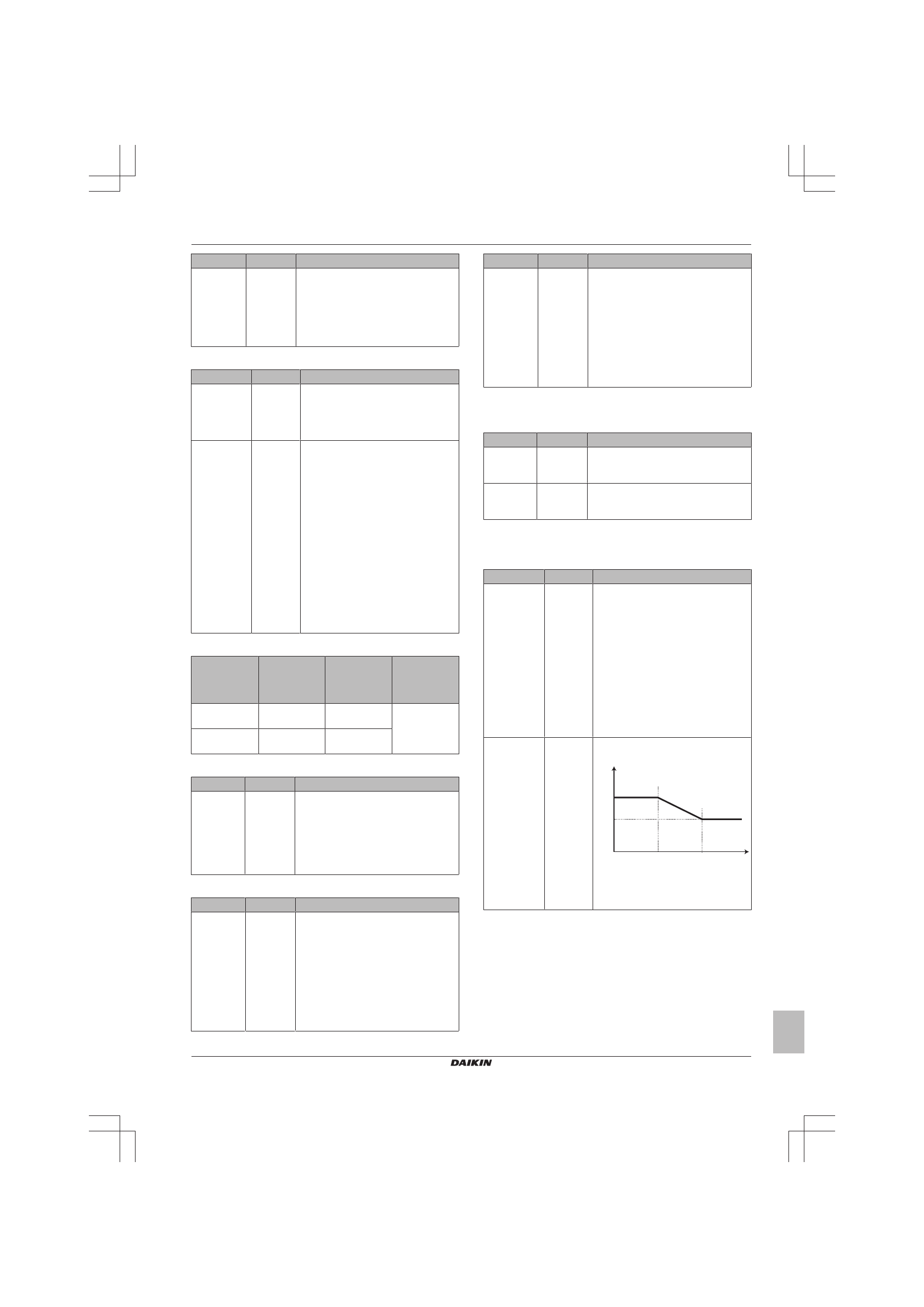

5 Конфигурирование
Руководство по монтажу
17
EGSQH10S18AA9W
Тепловой насос Daikin Altherma, использующий теплоту грунта
4P351747-1E – 2016.02
#
Код
Описание
[A.2.2.B]
[C-08]
Внешний датчик:
▪ 0
(Нет)
(по
умолчанию):
НЕ
установлен.
▪ 2 (Комнатн.датчик): подключен к
печатной
плате,
измеряющей
температуру в помещении.
Плата цифровых входов/выходов
#
Код
Описание
[A.2.2.6.1]
[C-02]
Внешний резервный нагреватель:
▪ 0 (Нет) (по умолчанию): Никакой
▪ 1
(Бивалентный):
газовый,
масляный бойлер
[A.2.2.6.3]
[C-09]
Подача аварийного сигнала на
дополнительной печатной плате
EKRP1HB:
▪ 0 (Замыкающий) (по умолчанию):
аварийный сигнал подается при
возникновении
аварийной
ситуации.
▪ 1
(Размыкающий):
аварийный
сигнал
НЕ
подается
при
возникновении
аварийной
ситуации.
Эта
настройка
установщика позволяет отличить
сбой в работе оборудования от
отключения электропитания блока.
См. также таблицу ниже (схема
подачи аварийного сигнала).
Схема подачи аварийного сигнала
[C-09]
Аварийный
сигнал
подается
Аварийный
сигнал не
подается
На блок не
поступает
электропитан
ие
0 (по
умолчанию)
Выход замкнут Выход
разомкнут
Выход
разомкнут
1
Выход
разомкнут
Выход замкнут
Печатная плата по заказу
#
Код
Описание
[A.2.2.7]
[D-04]
Печатная плата по заказу
Показывает установлена ли
дополнительная печатная плата по
заказу.
▪ 0 (Нет)
▪ 1 (Упр.потр.энрг.)
Измерение энергии
#
Код
Описание
[A.2.2.8]
[D‑08]
Дополнительный внешний измеритель
энергопотребления 1:
▪ 0 (Нет): НЕ установлен
▪ 1: установлен (0,1 имп./кВт/ч)
▪ 2: установлен (1 имп./кВт/ч)
▪ 3: установлен (10 имп./кВт/ч)
▪ 4: установлен (100 имп./кВт/ч)
▪ 5: установлен (1000 имп./кВт/ч)
#
Код
Описание
[A.2.2.9]
[D‑09]
Дополнительный внешний измеритель
энергопотребления 2:
▪ 0 (Нет): НЕ установлен
▪ 1: установлен (0,1 имп./кВт/ч)
▪ 2: установлен (1 имп./кВт/ч)
▪ 3: установлен (10 имп./кВт/ч)
▪ 4: установлен (100 имп./кВт/ч)
▪ 5: установлен (1000 имп./кВт/ч)
5.2.4
Быстрый мастер: производительность
(учет энергопотребления)
№
Код
Описание
[A.2.3.2]
[6‑03]
Мощность первой ступени резервного
нагревателя при номинальном
напряжении [кВт]
[A.2.3.3]
[6‑04]
Разность мощности между второй и
первой ступенями резервного
нагревателя [кВт]
5.2.5
Управление нагревом помещения
Температура воды на выходе: основная зона
#
Код
Описание
[A.3.1.1.1]
Отсутству
ет
Заданный режим:
▪ 0 (Абсолютный): абсолютный
▪ 1 (Завис.от погоды): зависит от
погоды
▪ 2 (Абс+по графику): абсолютный +
по
расписанию
(только
для
управления по температуре воды
на выходе)
▪ 3 (WD + по графику): зависит от
погоды + по расписанию (только
для управления по температуре
воды на выходе)
[7.7.1.1]
[1-00]
[1-01]
[1-02]
[1-03]
Кривая зависимости от погоды
(нагрев):
[1-03]
[1-02]
Ta
Tt
[1-00]
[1-01]
▪ T
t
: Заданная температура воды на
выходе (основная)
▪ T
a
: Температура снаружи
